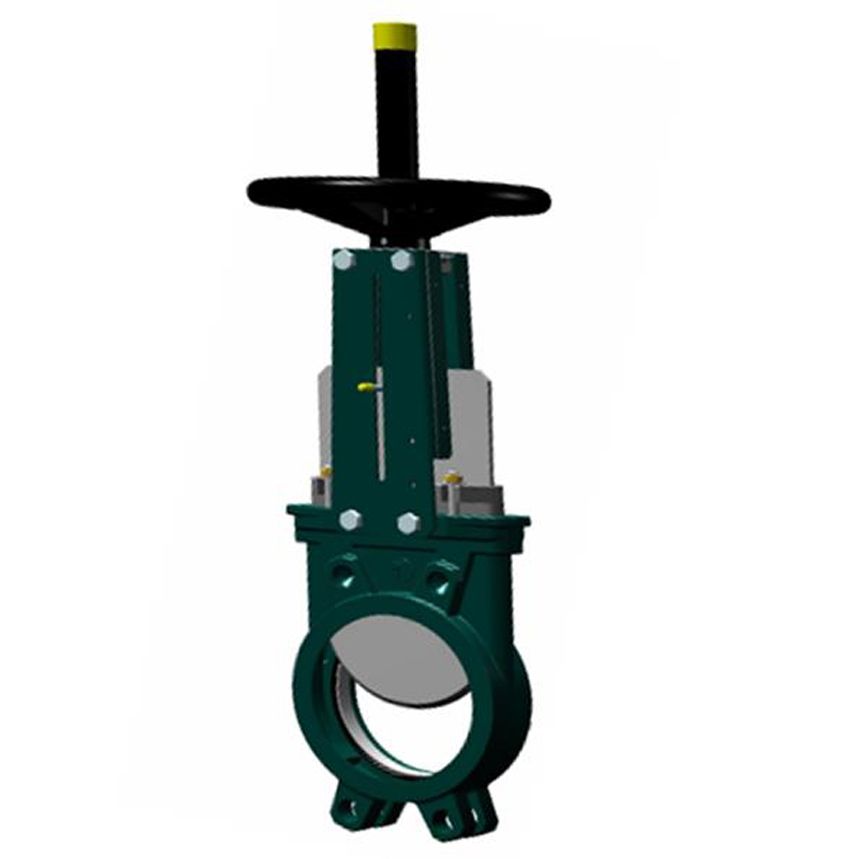

VG標準系列刀閘閥

VG標準系列

使用范圍

普通介質：

● 紙漿行業。

● 水，水處理，污水行業。

● 化工行業：粉末或結晶生產。

● 釀酒業：葡萄酒生產。

● 粉末行業：水泥、氣力輸送和倉儲。

類型

VG標準系列

性能特點

● 關斷或調節

● 對夾安裝。

● 單向密封。

● 滯留區小。

● 填料函：填料和O型圈保證上法蘭密封性能。

● 壓力損失小。

● 閥板邊緣鋒利，有切割功能。

● 可使用導向板調節粘稠介質流量。

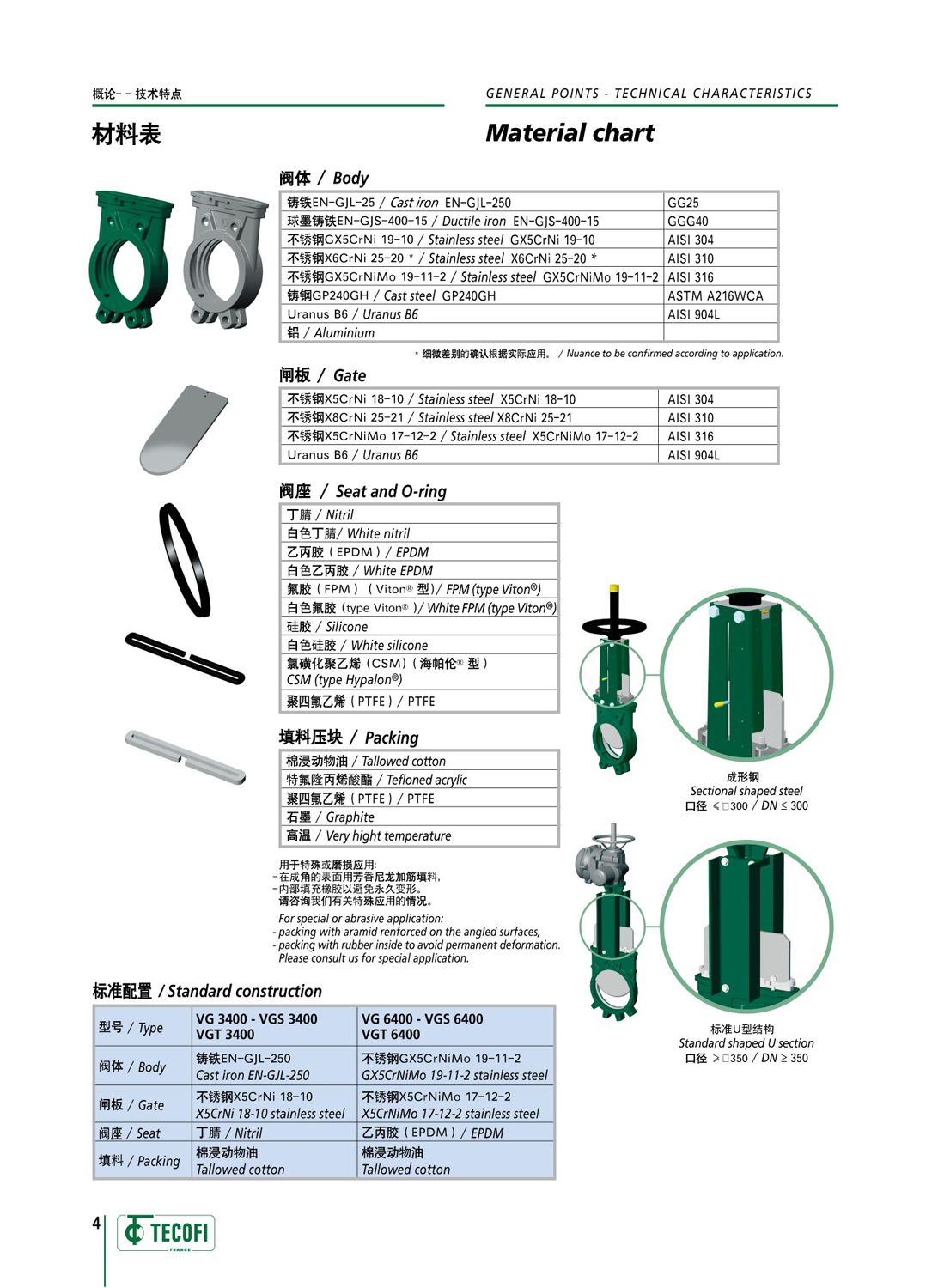

材質

● 閥體：鑄鐵、球墨鑄鐵、不銹鋼316、不銹鋼316L。

● 閥板：不銹鋼。

● 閥座：白色丁腈、白色乙丙膠、硅膠、氟橡膠、氯磺化聚乙烯。

保護涂層

● 閥體：環氧烤漆涂層。

工作條件

● 最大壓力：

DN50～DN250：10bar

DN350～DN450：7bar

DN500～DN600：4bar

DN700～DN1200：2bar

● 最高溫度根據閥座材料，如乙丙膠110℃，丁腈80℃。

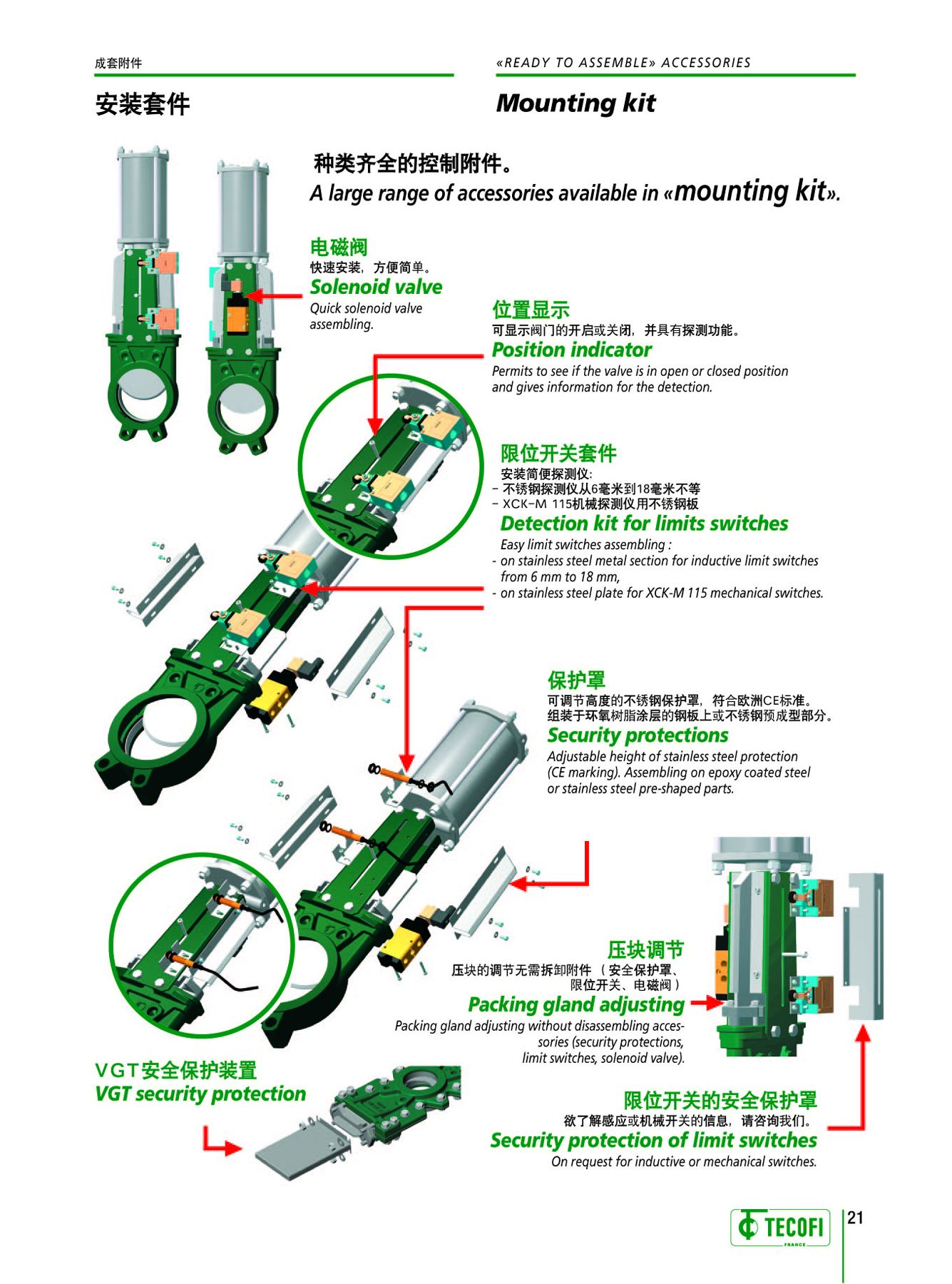

執行機構

● 手輪、鏈條手輪

● 杠桿

● 手動蝸輪蝸桿執行機構

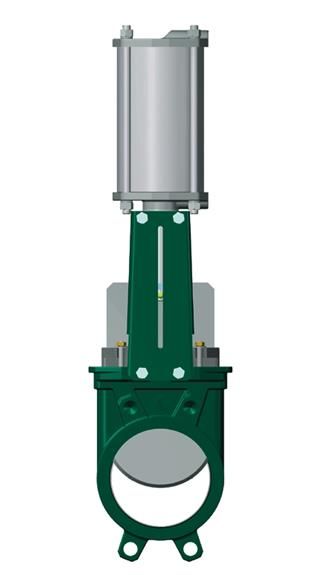

● 單雙作用氣動執行機構

● 電動執行機構

● 液壓缸

連接標準

● 對夾螺紋連接。

● 法蘭標準可選擇EN1092-1，EN1092-2，BS450，ASNI B16.5，ASA150，也可以定做TAPPI標準 。

生產和測試標準

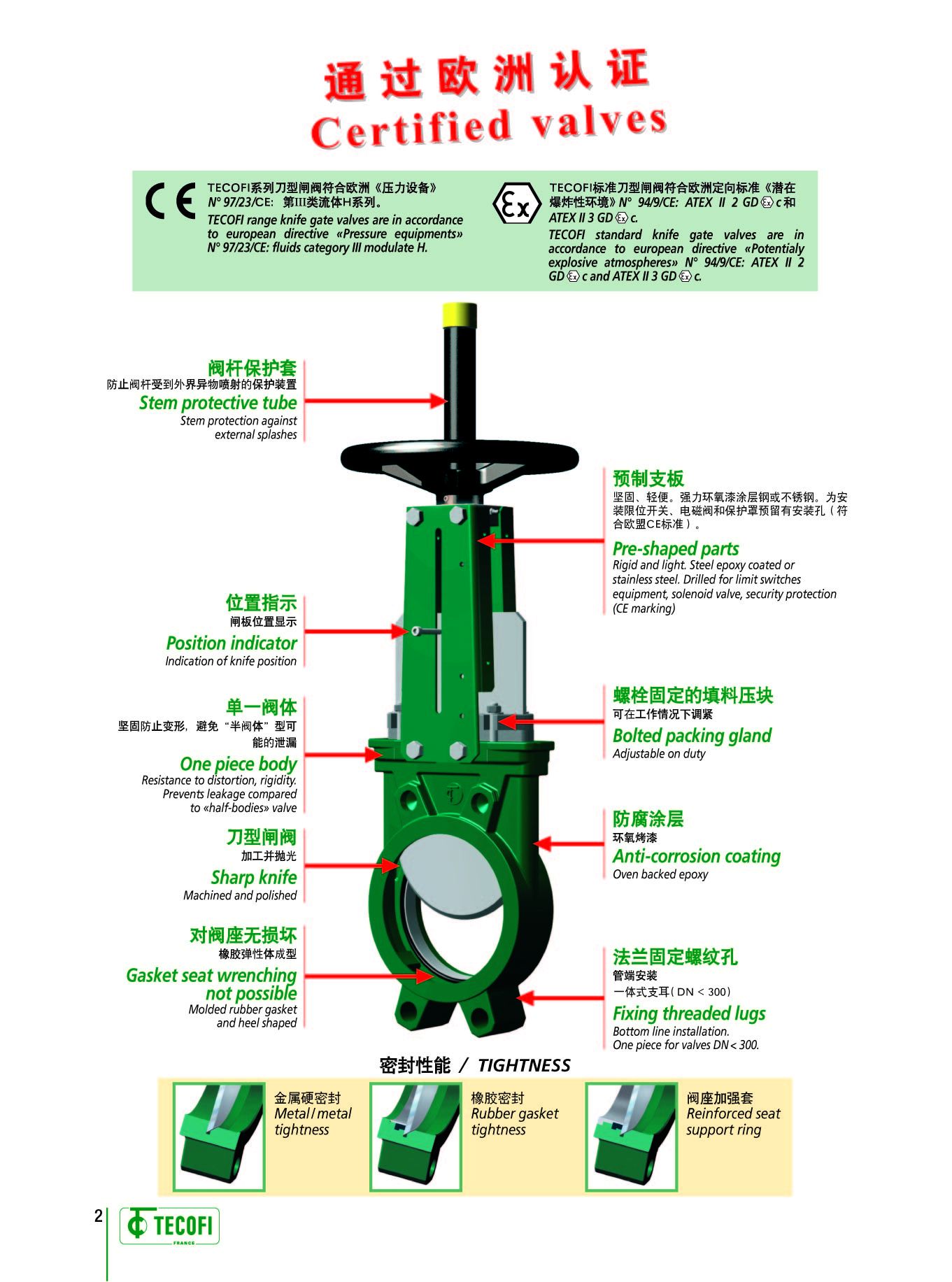

● 生產標準遵循歐盟指令97/23/CE《壓力設備》：流體類型Ⅲ，模式H。

● 測試流程依據NF EN12266-1，NF EN12266-2，DIN3230和ISO5208標準確定。
