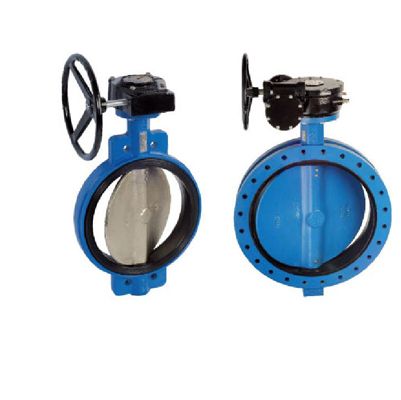

TECOFI中線蝶閥TECLARGE系列

DN≥350

使用范圍

一般應用：水、海水、泥渣、碳?xì)浠衔锏取?/span>

類型

TECLARGE標準系列:PN10,對夾連接（PN16和ASA150可應要求提供）

TECLARGE FL系列：PN10,法蘭連接（PN16和ASA150可應要求提供）

性能特點

● 根據NF EN593設計

● 雙向密封。符合NF EN 1266-1，NF EN12266-2，ISO5208，DIN3230標準。

● 結構長度符合ISO5752-系列20，NFEN5581-系列20。

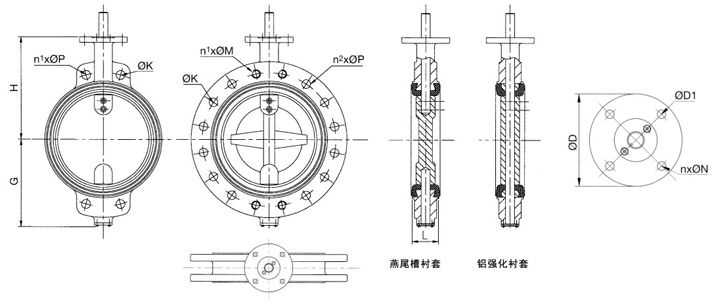

● 兩種類型襯套

 DN350和DN400:燕尾槽形襯套定位功能效果極好。（用于高度真空時，襯套可硫化在閥體上）

 DN450至DN1200襯套與閥體間加有鋁強化內襯，扭矩小。

● 閥桿：根據不同口徑，分為上下兩半截式閥桿或通軸閥桿。

● 卡箍式閥桿與閥板由圓錐銷連接。

● 軸承為銅合金自潤滑。

● 閥桿帶有O型圈，起雙重密封作用。

結構材料

● 閥體：鑄鐵、球墨鑄鐵。

● 閥板：球墨鑄鐵。

● 襯套：高溫乙丙膠。

其它材質可應客戶要求提供。

保護涂層

● 閥體：根據不同口徑有液態或食品級環氧烤漆涂層，符合RAL5019。

工作條件

● 最高工作壓力10bar（16bar 可應要求提供）。

● 最高溫度130℃（高溫乙丙膠）。

執行機構

ISO5211標準安裝基座。

● 手動蝸輪蝸桿執行機構

● 單雙作用執行機構

● 電動執行機構

連接標準

● TECARGE:，對夾連接，ISO PN10，遵循EN1092-2標準（PN16和ASA150可應需求提供）。

上下各兩個連接孔，根據不同口徑，為通孔或螺紋孔。

● TECARGE FL:對夾連接，ISO PN10,遵循EN1092-2標準（PN16和ASA150可應需求提供）。

用螺栓和雙頭螺栓安裝。

生產和測試標準

● 生產標準遵循歐盟指令97/23/CE《壓力設備》：流體類型Ⅲ，模式H。

● 測試流程依據NF EN12266-1，NF EN12266-2，DIN3230和ISO5208標準確定。
