郵箱：dlds@dldongsheng.com全國熱線：0411-84390345使用范圍
專為通風和燃燒供氣設計。
類型
● TECFLON:法蘭連接。
性能特點
● 焊接式閥體。
● 蝶板中線型。

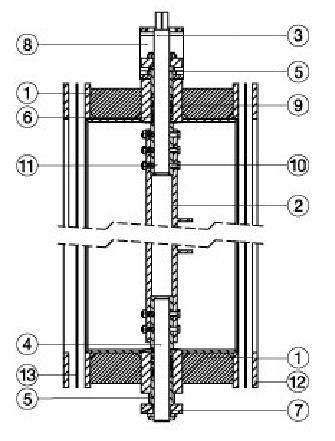

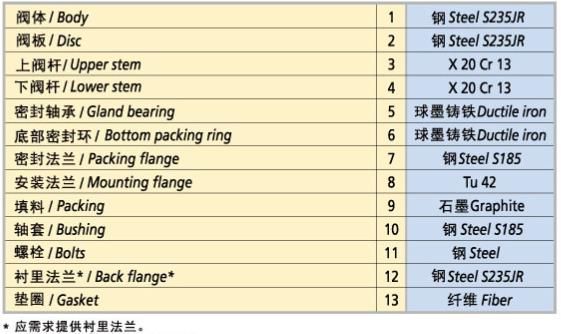

材質
● 閥體：鋼。
● 閥桿：X20Cr13
● 填料：石墨
保護涂層
● 閥體：食品級環氧烤漆涂層。
工作條件
● 工作壓力0.5bar
● 最大壓力：
DN300～DN600：3bar（20℃），1.5bar（400℃）
DN700～DN1200：2bar（20℃），1bar（400℃）
設計標準
● ANSI/FCI70-2-1991。
泄露等級：標準等級為Ⅱ和Ⅲ，更高等級按需求提供。
執行機構
-手動蝸輪蝸桿執行機構
-單雙作用氣動執行機構
-電動執行機構
執行機構

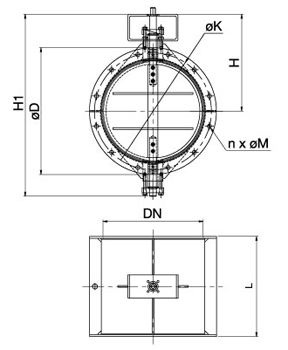

尺寸和重量
口徑/DN | 基座 ISO5211 | 閥門尺寸 | 重量 （Kg） | ||||||
毫米 mm | 英寸 inch | ΦD mm | H mm | H1 mm | L mm | ΦK mm | n×ΦMmm | ||
300 | 12" | F05/F07 | 380 | 290 | 545 | 300 | 350 | 12×12 | 40 |
350 | 14" | F05/F07 | 430 | 315 | 595 | 300 | 400 | 12×12 | 45 |
400 | 16" | F05/F07 | 500 | 340 | 645 | 300 | 464 | 16×16 | 55 |
450 | 18" | F05/F07 | 550 | 365 | 695 | 300 | 514 | 16×16 | 65 |
500 | 20" | F05/F07 | 600 | 395 | 760 | 300 | 564 | 20×16 | 100 |
600 | 24" | F05/F07 | 700 | 445 | 860 | 300 | 664 | 20×16 | 125 |
700 | 28" | F07/F10 | 850 | 535 | 1025 | 300 | 790 | 24×16 | 220 |
800 | 32" | F07/F10 | 950 | 585 | 1125 | 300 | 890 | 24×16 | 270 |
900 | 36" | F07/F10 | 1050 | 635 | 1250 | 300 | 990 | 24×16 | 360 |
1000 | 40" | F07/F10 | 1150 | 705 | 1380 | 300 | 1090 | 24×16 | 450 |
1200 | 48" | F07/F10 | 1350 | 805 | 1580 | 300 | 1290 | 28×20 | 750 |
