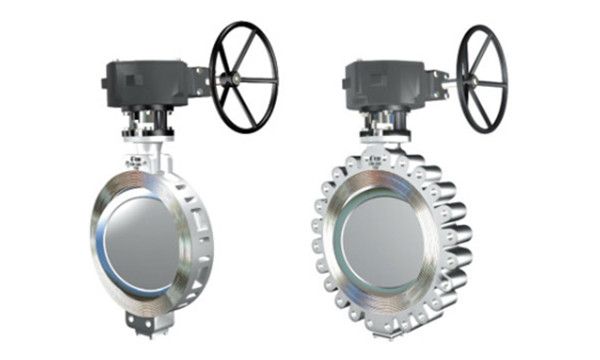

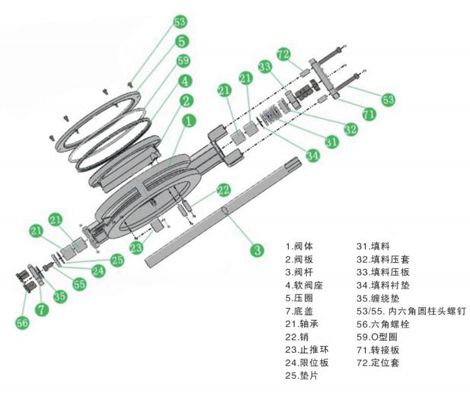

郵箱：dlds@dldongsheng.com全國熱線：0411-84390345TECSUP系列雙偏心密封蝶閥性能出色，適用于石化、電力、冶金、輕工等行業。其特點有：閥板與閥座磨損小，密封壽命長；密封性能卓越，軟密封為零泄漏；適用于一般腐蝕性氣體、液體介質的調節和切斷用；使用柔性石墨填料金屬密封閥座，完全滿足防火要求；低維修，維修成本低。
額定CV值 Rated CV
公稱通徑 Valve size inch(mm) | L級閥體 L CLASS BODY | M級閥體 M CLASS BODY | ||
60°開度 60°Open | 90°開度 90°Open | 60°開度 60°Open | 90°開度 90°Open | |
3（80） | 125 | 260 | 110 | 185 |
4（100） | 230 | 470 | 210 | 330 |
5（125） | 365 | 760 | 325 | 530 |
6（150） | 63 | 1300 | 550 | 910 |
8（200） | 1100 | 2250 | 1000 | 1690 |
10（250） | 1760 | 3600 | 1630 | 2700 |
12（300） | 2450 | 5000 | 2220 | 3750 |
14（350） | 3250 | 6700 | 2960 | 5360 |
16（400） | 4270 | 8700 | 3870 | 7000 |
18（450） | 5350 | 11000 | 4900 | 8800 |
20（500） | 7000 | 14400 | 6300 | 11500 |
24（600） | 10100 | 21000 | 9240 | 16800 |

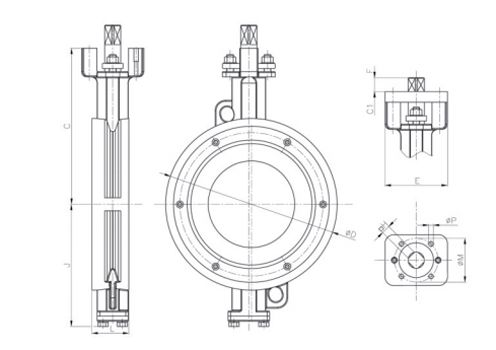

DN | NPS | PN1.6MPa ANSI150#RF | 連接標準 ISO5211 | |||||||||
L | φD | C | E | F | J | H | M | N×φP | C1 | |||
80 | 3" | 46 | 132 | 165 | 90 | 16 | 125 | 14 | 70 | 4×10 | 178 | F07 |
100 | 4" | 52 | 156 | 175 | 90 | 16 | 135 | 14 | 70 | 4×10 | 188 | F07 |
125 | 5" | 56 | 187 | 190 | 90 | 19 | 150 | 17 | 70 | 4×10 | 203 | F07 |
150 | 6" | 56 | 217 | 210 | 90 | 19 | 165 | 17 | 70 | 4×10 | 223 | F10 |
200 | 8" | 60 | 266 | 270 | 125 | 24 | 220 | 22 | 102 | 4×12 | 286 | F10 |
250 | 10" | 68 | 330 | 300 | 150 | 27 | 240 | 27 | 102 | 4×12 | 316 | F12 |
300 | 12" | 78 | 372 | 350 | 150 | 27 | 290 | 27 | 125 | 4×14 | 368 | |
DN | NPS | PN4.0MPa ANSI300#RF | 連接標準 ISO5211 | |||||||||
L | φD | C | E | F | J | H | M | N×φP | C1 | |||
80 | 3" | 64 | 132 | 170 | 90 | 19 | 125 | 17 | 70 | 4×10 | 185 | F07 |
100 | 4" | 64 | 156 | 180 | 90 | 19 | 135 | 17 | 70 | 4×10 | 194 | F07 |
125 | 5" | 70 | 187 | 234 | 125 | 24 | 180 | 22 | 102 | 4×12 | 125 | F10 |
150 | 6" | 76 | 217 | 249 | 150 | 27 | 190 | 27 | 102 | 4×12 | 150 | F10 |
200 | 8" | 89 | 266 | 298 | 150 | 27 | 230 | 27 | 102 | 4×14 | 150 | F12 |

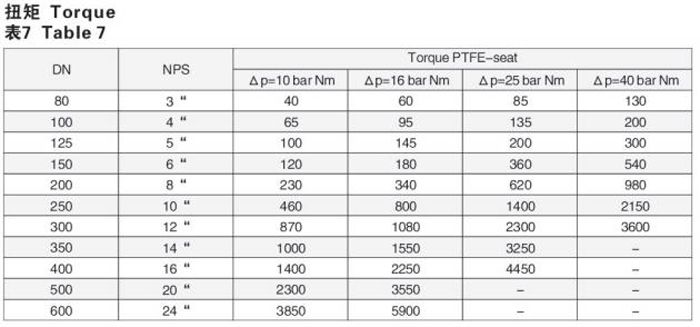

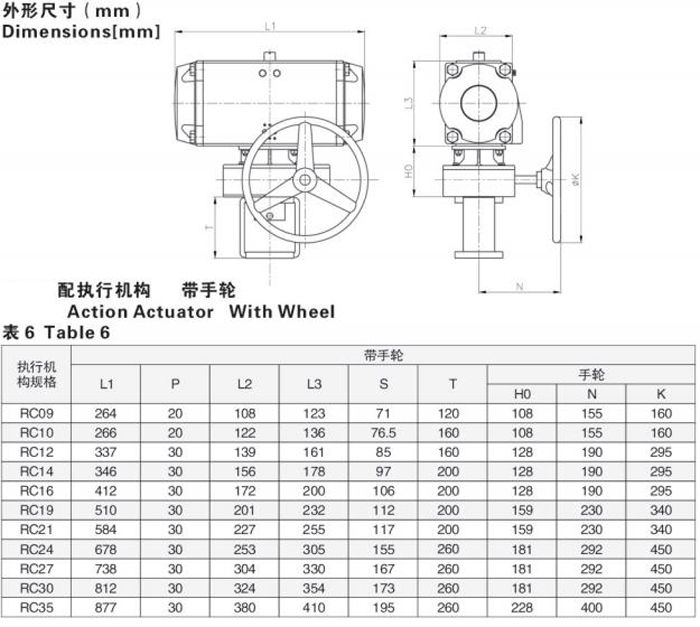

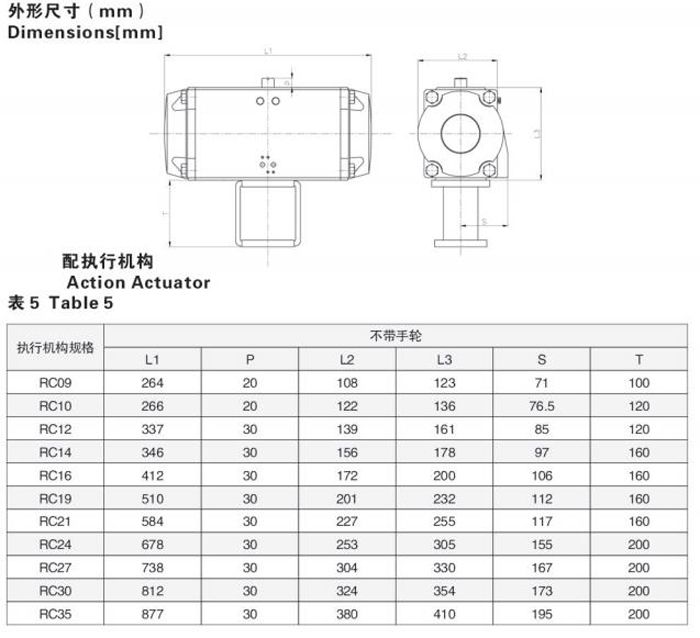

技術參數
閥體 形式 Body Type | 雙心型 Double eccentric type |
公稱 通徑 Body Size | DN80～DN1200(3"-48") |
公稱 壓力 Body Ratings | PN1.6～PN4.0MPa；ANSI CLASS150～300# |
連接 方式 Connections | 支耳式，對夾式，Lugged type, Water type |
使用 溫度 Temperature | -196℃～450℃ |
閥體 材質 Body Materials | WCB；CF8；CF8M |
閥板 材質 Disc Materials | WCB（HCr）；CF8（HCr）；CF8M（HCr） |
閥桿 材質 Stem Materials | 304；316；630（析出硬化處理） |
密封環形式 Seal Type | TV型TV type（T-特氟龍即聚四氟乙烯：PTFE） |
流量 特性 Characteristic | 近似等百分比 Near equal percent |
可 調 比 Range ability | 25:1(160°Opening）；50:1（90°Opening） |
填 料 Packing | 膨脹石墨Expanded Graphite；石墨+聚四氟乙烯Graphite+PTFE |
圖 層 Painting color | 淺灰色Light grey; 不銹鋼閥體不涂色 Stainless steel body have no pait |
額定CV值 Rated CV
公稱通徑 Valve size inch(mm) | L級閥體 L CLASS BODY | M級閥體 M CLASS BODY | ||
60°開度 60°Open | 90°開度 90°Open | 60°開度 60°Open | 90°開度 90°Open | |
3（80） | 125 | 260 | 110 | 185 |
4（100） | 230 | 470 | 210 | 330 |
5（125） | 365 | 760 | 325 | 530 |
6（150） | 63 | 1300 | 550 | 910 |
8（200） | 1100 | 2250 | 1000 | 1690 |
10（250） | 1760 | 3600 | 1630 | 2700 |
12（300） | 2450 | 5000 | 2220 | 3750 |
14（350） | 3250 | 6700 | 2960 | 5360 |
16（400） | 4270 | 8700 | 3870 | 7000 |
18（450） | 5350 | 11000 | 4900 | 8800 |
20（500） | 7000 | 14400 | 6300 | 11500 |
24（600） | 10100 | 21000 | 9240 | 16800 |
