郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 可靠免維護設計
● 可更換的泥漿套管
● 100% 全通徑設計
● 150psi重載不銹鋼閘板
● 雙向零泄漏關閉

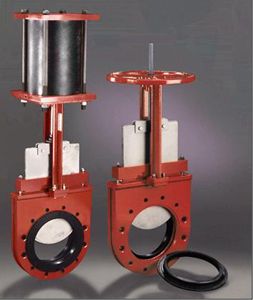

紅閥D系列Flexgate刀閘閥采用高承載能力的不銹鋼閘板和可更換的橡膠耐磨閥座，以實現雙向密封和出色的耐磨能力。閥座是全金屬加固的，可采用各種合成橡膠，以使其具備耐磨性和化學適應性。
結構材料
30"及30"以下，鑄鐵閥體；36"至72"，碳鋼焊接閥體；304或316不銹鋼閥體，可選。
閘板：ASTM A240 T-316；17-4pH, 可選。
閥座：天然橡膠、丁腈橡膠、三元乙丙橡膠或氟橡膠。
閥門口徑 | D系列 | 最大工作壓力 PSI | |||
長度 L | 寬度 W | 高度 | |||
全關H | 全開H1 | ||||
3" | 2" | 8" | 17-1/8" | 20-3/8" | 150 |
4" | 2" | 9-1/4" | 18-1/4" | 22-5/8" | 150 |
6" | 2-1/4" | 11-1/4" | 21-1/16" | 27-3/16" | 150 |
8" | 2-3/4" | 14" | 26-9/16" | 34-9/16" | 150 |
10" | 2-3/4" | 16-3/4" | 32-7/16" | 43-5/8" | 150 |
12" | 3" | 20-1/8" | 37" | 50-7/8" | *100 |
14" | 3" | 20-1/2" | 43-5/8" | 57-1/8" | *100 |
16" | 3-1/2" | 24" | 47-1/2" | 63" | *100 |
18" | 3-1/2" | 25-3/4" | 52-15/16" | 70" | *100 |
20" | 4-1/2" | 27-1/2" | 57-15/16" | 74-1/8" | *100 |
24" | 4-1/2" | 32-1/2" | 66-11/16" | 86-15/16" | *100 |
30" | 5" | 38-3/4" | 88-5/8" | 120-5/8" | 75 |
36" | 5-1/8" | 46" | 96" | 134-7/8" | 75 |
*更高工作壓力，請咨詢工廠。
更大口徑（至72"）,請咨詢工廠。

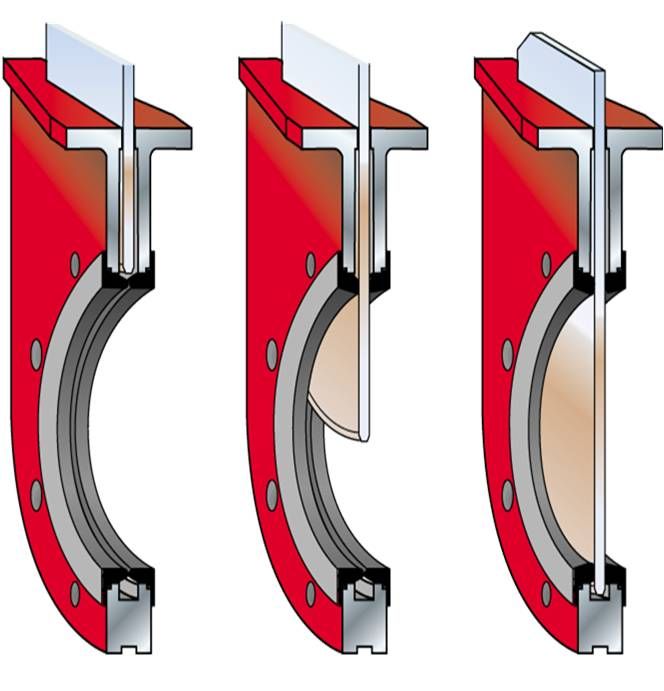

D系列刀閘閥關閉動作

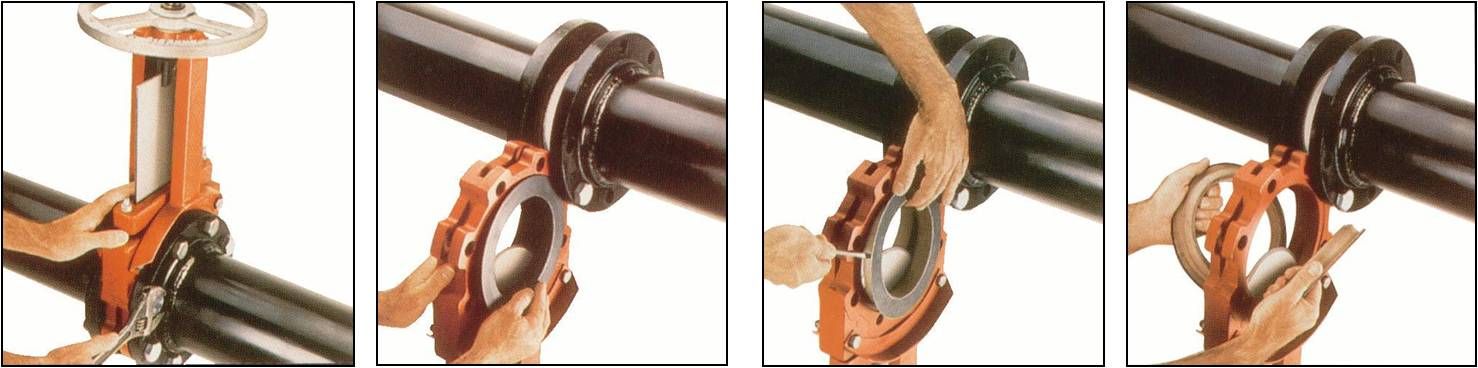

D系列刀閘閥閥座更換
