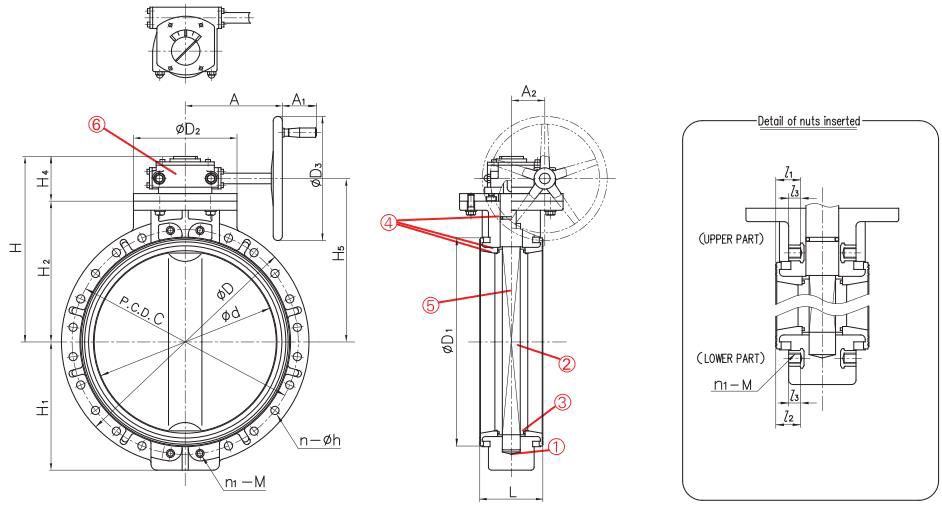

尺寸圖
口徑 | d | JIS10K | DIN PN10 | D | D1 | D2 | D3 | L | H | H1 | H2 | H4 | H5 | A | A1 | A2 | ||||||||
mm | inch | C | n | h | n1 | M | C | n | h | PP | PVDF | |||||||||||||
450 | 18 | 452 | 565 | 16 | 27 | 4 | M24 | 565 | 20 | 26 | 525 | 340 | 525 | 340 | 410 | 179 | 509 | 315 | 370 | 139 | 445 | 319 | 85 | 110 |
500 | 20 | 502 | 620 | 16 | 27 | 4 | M24 | 620 | 20 | 26 | 575 | 340 | 575 | 340 | 410 | 190 | 539 | 350 | 400 | 139 | 475 | 319 | 85 | 110 |
600 | 24 | 603 | 730 | 20 | 33 | 4 | M24 | 725 | 20 | 30 | 686 | 340 | 686 | 340 | 410 | 209 | 604 | 424 | 465 | 139 | 540 | 319 | 85 | 110 |
NO. | 部件名稱 | 材質 |
1 | 閥體 | 閥體/碟片 PVC/PP,PP/PP,PVDF/PVDF |
2 | 碟片 | |
3 | 密封墊 | EPDM,FKM |
4 | 密封圈 | |
5 | 閥桿 | SUS |
6 | 齒輪盒 | 樹脂、其他 |
規格表
閥體材質 | 口徑 | 工作溫度（℃） | 最大工作壓力MPa｛kgf/cm2｝〔PSI〕 | ||
450mm(18") | 500mm(20") | 600mm(24") | |||
PP | 450～600（18"～24"） | -20～80 | 0.5｛5.1｝〔73〕 | 0.5｛5.1｝〔73〕 | 0.5｛5.1｝〔73〕 |
PVDF | 450～600（18"～24"） | -20～120 | 0.35｛3.6｝〔51〕 | 0.35｛3.6｝〔51〕 | 0.35｛3.6｝〔51〕 |

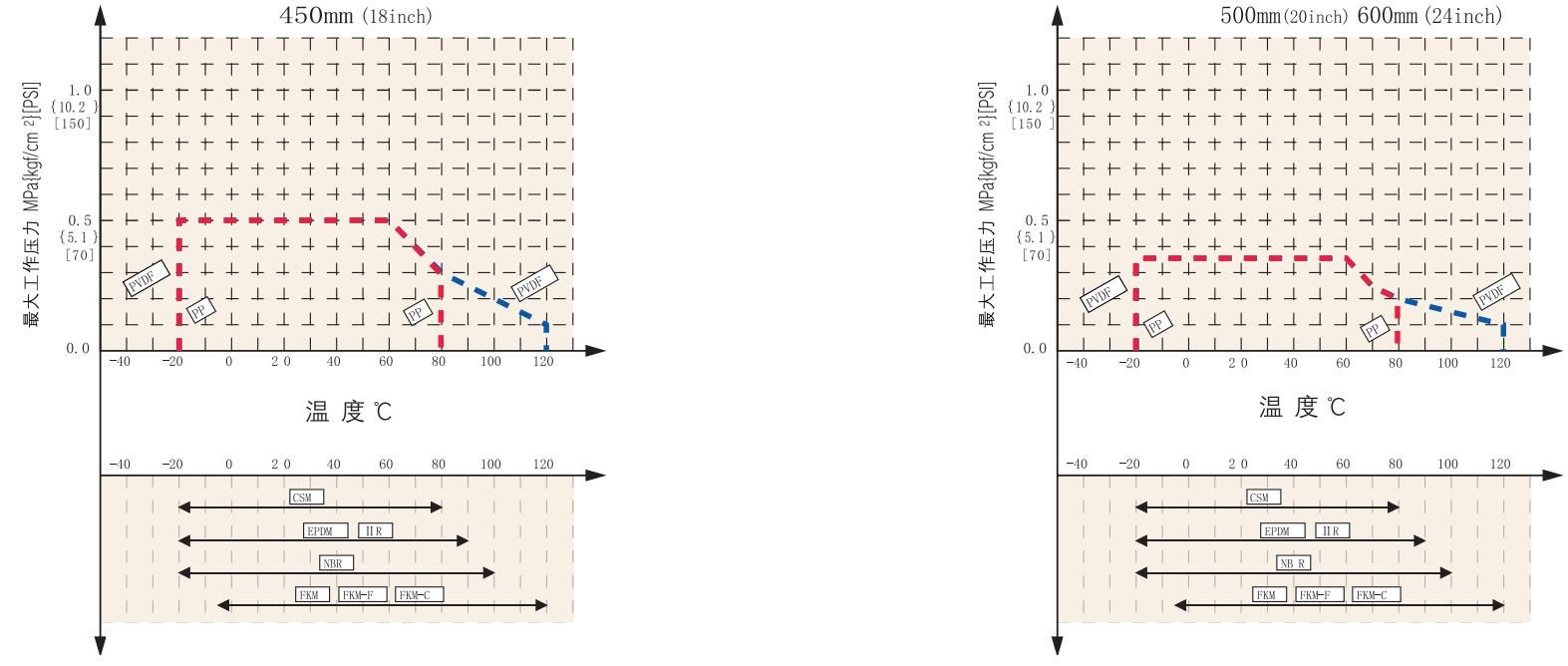

工作壓力機適應溫度
