郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 應對極端腐蝕環境
所有接液部位全部用PTFE涂層覆蓋，能適用于各種極端腐蝕環境，55型蝶閥在各種氯堿工廠、化工廠及農藥廠廣泛、廣受好評。
● 增強流體型
閥蝶部位經過改良設計后增加了液體通過面積，從而使流通性得到了有效提高。
● 超強的冷熱適應性
即便在-20～100℃之間連續使用也沒有問題。
● 簡單的閥桿密封構造
閥桿構造簡單從而使其更安全可靠，維修保養也便捷

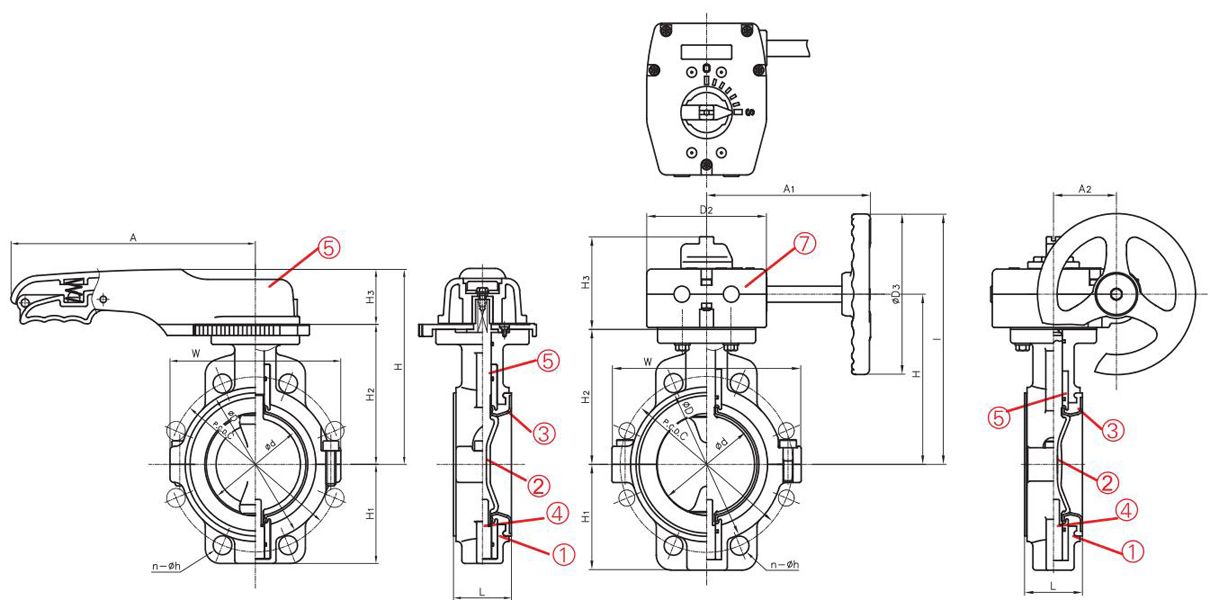

尺寸圖
口徑 | d | JIS10K | DIN PN10 | D | D2 | D3 | L | H | H1 | H2 | H3 | I | W | A | A1 | A2 | ||||||||
mm | inch | C | n | h | C | n | h | 手輪 | 齒輪 | 手輪 | 齒輪 | 手輪 | 齒輪 | |||||||||||
50 | 2 | 55 | 120 | 2 | 19 | 125 | 2 | 18 | 90 | 122 | 160 | 44 | 161 | 135 | 61 | 105 | 100 | 56 | 92 | 215 | 116 | 220 | 167 | 64 |
80 | 3 | 80 | 150 | 4 | 19 | 160 | 4 | 18 | 125 | 122 | 160 | 54 | 180 | 154 | 95 | 124 | 119 | 56 | 92 | 234 | 152 | 250 | 167 | 64 |
100 | 4 | 100 | 175 | 4 | 19 | 180 | 4 | 18 | 154 | 122 | 160 | 59 | 196 | 170 | 99 | 140 | 135 | 56 | 92 | 250 | 174 | 250 | 167 | 64 |
125 | 5 | 125 | 210 | 4 | 23 | 210 | 4 | 18 | 181 | 122 | 160 | 64 | 235 | 193 | 120 | 166 | 158 | 69 | 92 | 273 | 206 | 320 | 167 | 64 |
150 | 6 | 150 | 240 | 4 | 23 | 240 | 4 | 22 | 211 | 122 | 160 | 75 | - | 210 | 137 | - | 175 | - | 92 | 290 | 236 | - | 167 | 64 |
200 | 8 | 191 | 290 | 4 | 23 | 295 | 4 | 22 | 265 | 122 | 160 | 85 | - | 240 | 163 | - | 205 | - | 92 | 320 | 282 | - | 167 | 64 |
250 | 10 | 245 | 355 | 4 | 25 | 350 | 4 | 22 | 325 | 122 | 160 | 96 | - | 275 | 200 | - | 240 | - | 92 | 355 | 341 | - | 167 | 64 |
規格表
閥體材質 | FCD-S |
蝶板、閥座材質 | PTFE |
口徑mm（inch） | 50(2)、80（3）、100（4）、125（5） 150（6）、200（8）、250（10） |
最大工作壓力 | 1.0MPa |
工作溫度（℃） | -20～120 |

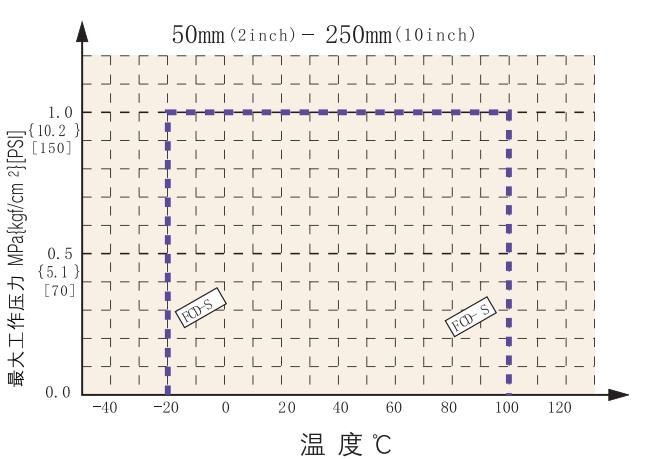

工作壓力及適用溫度
