郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 采用節省配管空間的橫向設計。

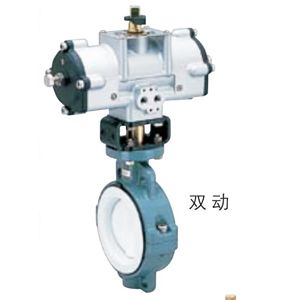

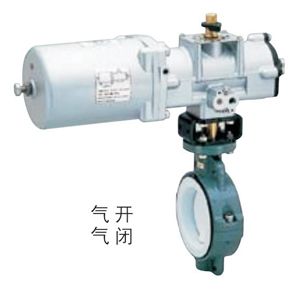

● 氣開、氣閉式的彈簧組件可自由拆卸，便于雙動、單動轉換。
● 各種配件安裝簡便，可隨時安裝（定位器除外）。
● 附帶在左/右全開狀態下能夠調節±5°的限位器。

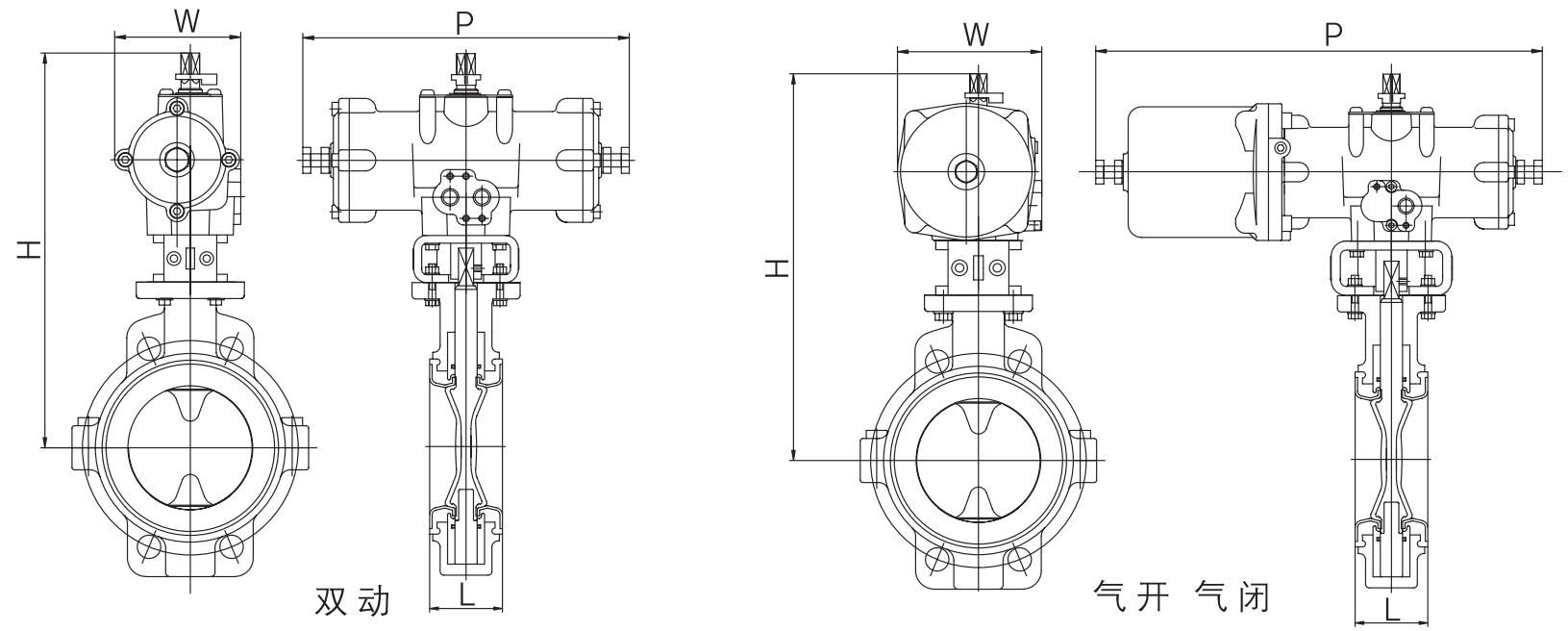

JIS DIN 單位：mm | ||||||||
口徑 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | |
通用 | L | 44 | 54 | 59 | 64 | 75 | 85 | 96 |
H | 268 | 302 | 346 | 375 | 428 | 502 | 583 | |
雙動 | W | 82 | 95 | 116 | 116 | 142.5 | 150 | 181 |
P | 210 | 250 | 292 | 292 | 362 | 440 | 532 | |
氣開 氣閉 | W | 103 | 118.5 | 141.5 | 141.5 | 174 | 192.5 | 231 |
P | 345 | 413 | 487 | 487 | 598 | 762 | 924 | |
規格表
閥體材質 | FCD-S（日本牌號，球磨鑄鐵) |
密封墊及密封圈材質 | PTFE，緩沖材：CR |
接口規格 | JJIS10K、ANSI CLASS150、DIN PN10 |
驅動方式 | 雙動、氣開、氣閉 |
標準配置 | 限位器（±5°）、開度指示器 |
配件 | 過濾減壓閥、電磁閥、*內附調速器及回流閥、限位開關、調速器、手動操作、*僅對應氣開或氣閉式、全開度調整組件、定位器 |
可選配件
組合序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
電磁閥* | ○ | - | - | ○ | ○ | - | ○ | - | - |
過濾減壓閥 | - | - | - | ○ | - | - | ○ | - | ○ |
調速器 | ◎ | ○ | - | ◎ | ◎ | ○ | ◎ | - | - |
限位開關 | - | - | ○ | - | ○ | ○ | ○ | - | - |
定位器（電-空，空-空） | - | - | - | - | - | - | ○ | ○ |
執行器參數(氣開、氣閉) | ||||||
口徑 | 50 | 80 | 100～125 | 150 | 200 | 250 |
執行器型號 | TA2A-050R | TA2A-063R | TA2A-080R | TA2A-100R | TA2A-125R | TA2A-160R |
操作壓力范圍MPa｛kgf/cm2｝ | 0.4｛4.1｝～0.7｛7.1｝ | |||||
空氣消耗量/開閉（0.4MPa） | 1.7 | 3.3 | 6.1 | 12.8 | 21.6 | 42.7 |
供氣管口徑 | Rc1/4 | |||||
執行器參數(氣開、氣閉) | ||||||
口徑 | 50 | 80 | 100～125 | 150 | 200 | 250 |
執行器型號 | TA2A-050R | TA2A-063R | TA2A-080R | TA2A-100R | TA2A-125R | TA2A-160R |
操作壓力范圍MPa｛kgf/cm2｝ | 0.4｛4.1｝～0.7｛7.1｝ | |||||
空氣消耗量/開閉（0.4MPa） | 1.7 | 3.3 | 6.1 | 12.8 | 21.6 | 42.7 |
供氣管口徑 | Rc 1/4 | |||||
