郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 旭有機材中國自主研發的自動閥。
● 通過采用雙活塞構造的氣動執行器，從而實現了緊湊小型化。
● 在內部輸氣管，采用了NAMUR標準。

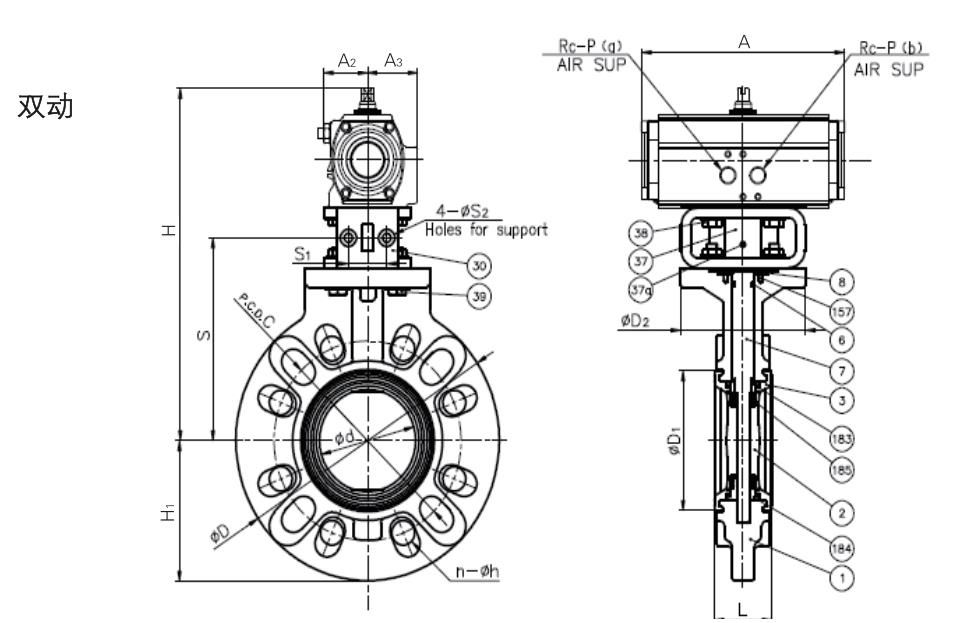

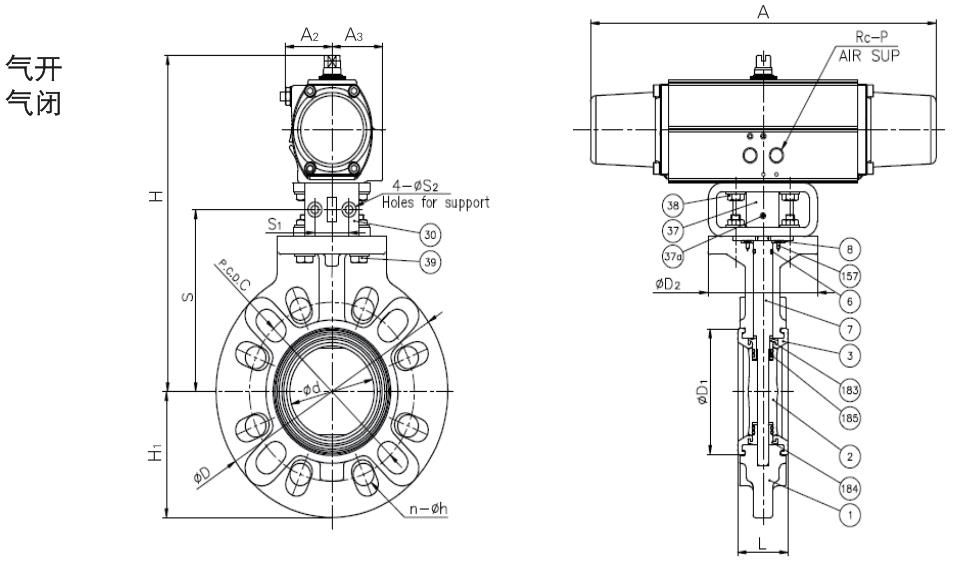

JIS DIN 單位：mm | ||||||||||||
口徑
| 40 11/2" | 50 2" | 65 211/2" | 80 3" | 100 4" | 125 5" | 150 6" | 200 8" | 250 10" | 300 12" | 350 14" | |
通用 | L | 39 | 42 | 46 | 46 | 56 | 66 | 71 | 87 | 112 | 129 | 129 |
H | 233.5 | 243.5 | 253.5 | 268.5 | 283.5 | 352 | 355.5 | 417.5 | 488 | 545 | 591 | |
雙動 | A2 | 35 | 35 | 35 | 35 | 35 | 43 | 51.5 | 67.5 | 79 | 79 | 87 |
A3 | 40 | 40 | 40 | 40 | 40 | 46 | 49.5 | 61.5 | 72 | 72 | 77 | |
A | 162 | 162 | 162 | 162 | 162 | 202 | 262 | 311 | 390 | 390 | 431 | |
氣開 氣閉 | A2 | 35 | 35 | 43 | 43 | 51.5 | 51.5 | 79 | 79 | 87 | 100 | 100 |
A3 | 40 | 40 | 46 | 46 | 49.5 | 49.5 | 72 | 72 | 77 | 78 | 78 | |
A | 237 | 257 | 314 | 314 | 430 | 430 | 606 | 606 | 682 | 781 | 781 | |
規格表
閥體材質 | PVC、PP |
密封墊及密封圈材質 | EPDM、FKM |
接口規格 | JJIS10K、ANSI CLASS150、DIN PN10 |
驅動方式 | 雙動、氣開、氣閉 |
標準配置 | 開度指示 |
配件 | 過濾減壓閥、電磁閥、限位開關、調速器 |
執行器參數(雙動) | ||||||
口徑 | 40mm～100mm （11/2"～2"） | 125mm （5"） | 150mm （6"） | 200mm （8"） | 250mm，,3 00mm （10"，,12 "） | 350mm （14"） |
執行器型號 | AD50 | AD65 | AD80 | AD100 | AD125 | AD140 |
操作壓力范圍MPa｛kgf/cm2｝ | 0.4｛4.1｝～0.7｛7.1｝ | |||||
供氣管口徑 | Rc 1/4 | |||||

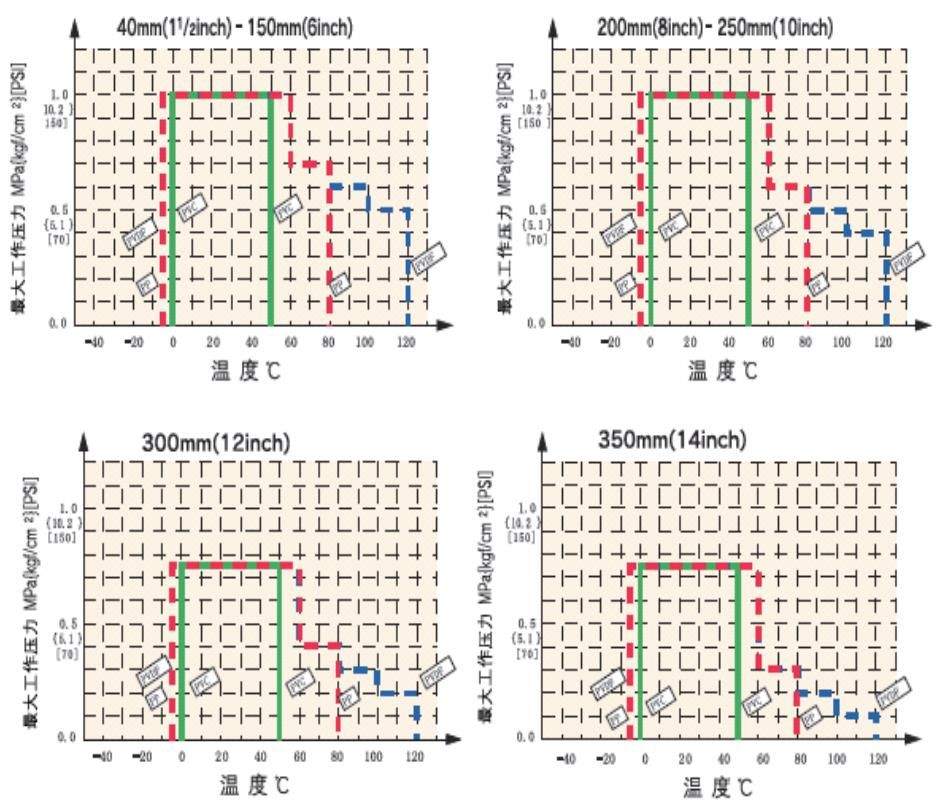

操作壓力與適用溫度
