郵箱：dlds@dldongsheng.com全國熱線：0411-84390345使用范圍
一般用途：污水、粘性流體、供水系統（凈化、水處理、抽水等）
性能特點
● 根據NF EN 12334標準設計。
● 法蘭型，從DN40到DN400(可做到DN600)。
● 螺紋型，從1"到2.5"。
● 安裝形式：水平或垂直向上。
● 低壓損。
● 可形成全通徑流道。
● 浮球體實現自動清潔。
● 精加工的閥座能保證密封緊密。
● 閥球運動無阻礙。
● 可選擇放氣堵頭。

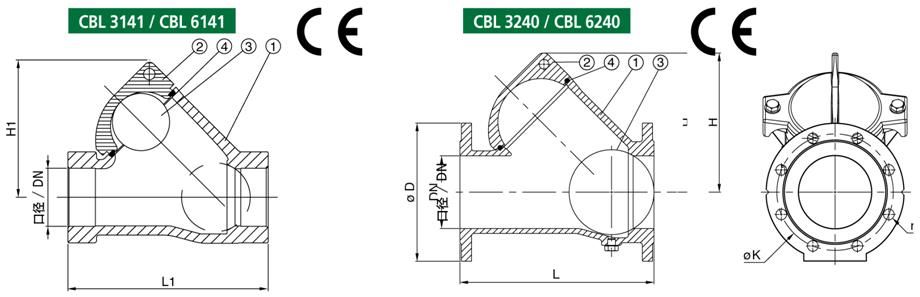

口徑/DN | 閥門尺寸 | 重量（Kg） | |||||||||||
毫米 mm | 英寸 inch | L* mm | L1 mm | ΦD mm | H mm | H1 mm | ΦK mm | ΦM mm | n mm | CBL3240 | CBL6240 | CBL3141 | CBL6141 |
25 | 1" | - | 125 | - | - | 78 | - | - | - | - | - | 1.6 | 1.7 |
32 | 1.25" | - | 133 | - | - | 81 | - | - | - | - | - | 2.2 | 2.4 |
40 | 1.5" | 180 | 151 | 150 | 113 | 97 | 110 | 19 | 4 | 5 | 5.5 | 2.8 | 3.0 |
50 | 2" | 200 | 175 | 165 | 145 | 118 | 125 | 18.5 | 4 | 8 | 9.0 | 3.8 | 4.1 |
65 | 2.5" | 240 | 202 | 185 | 169 | 128 | 145 | 18.5 | 4 | 13 | 14..5 | 5.4 | 5.9 |
80 | 3" | 260 | - | 200 | 169 | - | 160 | 18.5 | 8 | 14 | 15.5 | - | - |
100 | 4" | 300 | - | 220 | 211 | - | 180 | 18 | 8 | 21 | 23.0 | - | - |
125 | 5" | 350 | - | 250 | 275 | - | 210 | 18 | 8 | 37 | 40.0 | - | - |
150 | 6" | 400 | - | 285 | 294 | - | 240 | 22 | 8 | 42 | 46.0 | - | - |
200 | 8" | 500 | - | 340 | 395 | - | 295 | 22 | 8 | 89 | 98.0 | - | - |
250 | 10" | 600 | - | 400 | 482 | - | 350 | 22 | 12 | 139 | 153.0 | - | - |
300 | 12" | 700 | - | 455 | 573 | - | 400 | 22 | 12 | 218 | 240.0 | - | - |
350 | 14" | 850 | - | 505 | 548 | - | 460 | 22 | 16 | 288 | 316.0 | - | - |
400 | 16" | 1105 | - | 565 | 748 | - | 515 | 26 | 16 | 443 | 487.0 | - | - |
*依據： NF EN 558-1系列48、DIN 3202-1系列F6。
材質
● 閥體：球墨鑄鐵、不銹鋼。
● 閥蓋：球墨鑄鐵、不銹鋼。
● 閥球：標準為涂有丁腈的金屬球體。
其它涂層可選擇EPDM，F(xiàn)PM，CSM等。
● 閥蓋密封圈：丁腈。
保護涂層
● 閥體：環氧烤漆涂層。
工作條件
● 最大工作壓力：10bar。
● 最大溫度取決于材料。
● 如在低壓下工作，請咨詢。
連接標準
● 法蘭標準，根據NF EN1092-2，ISO PN10/PN16，也可按需選擇ASA150。
● BSP螺紋標準：NF EN ISO 228-1。
生產和測試標準
● 生產標準遵循歐盟指令97/23/CE《壓力設備》：流體類型Ⅲ，模式H。
● 測試流程依據NF EN12266-1，NF EN12266-2，DIN3230和ISO5208標準確定。
標準結構

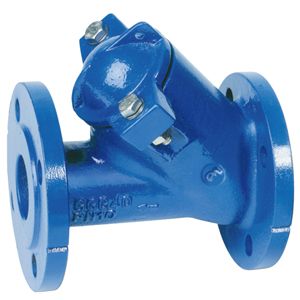

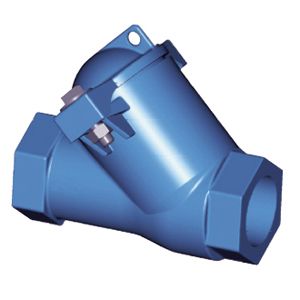

型號 | CBL3240 | CBL6240 | CBL3141 | CBL6141 |
閥座密封圈 | 丁腈 | |||
閥球 | 丁腈涂層鋼球 | |||
閥蓋 | 球墨鑄鐵 EN-GJS-400-15 | 不銹鋼 GX5CrNiMo19-11-2 | 球墨鑄鐵 EN-GJS-400-15 | 不銹鋼 GX5CrNiMo19-11-2 |
閥體 | ||||
連接 | PN10 | BSP螺紋 | ||
額定壓力和溫度 | 最大10bar-最高80℃ | |||

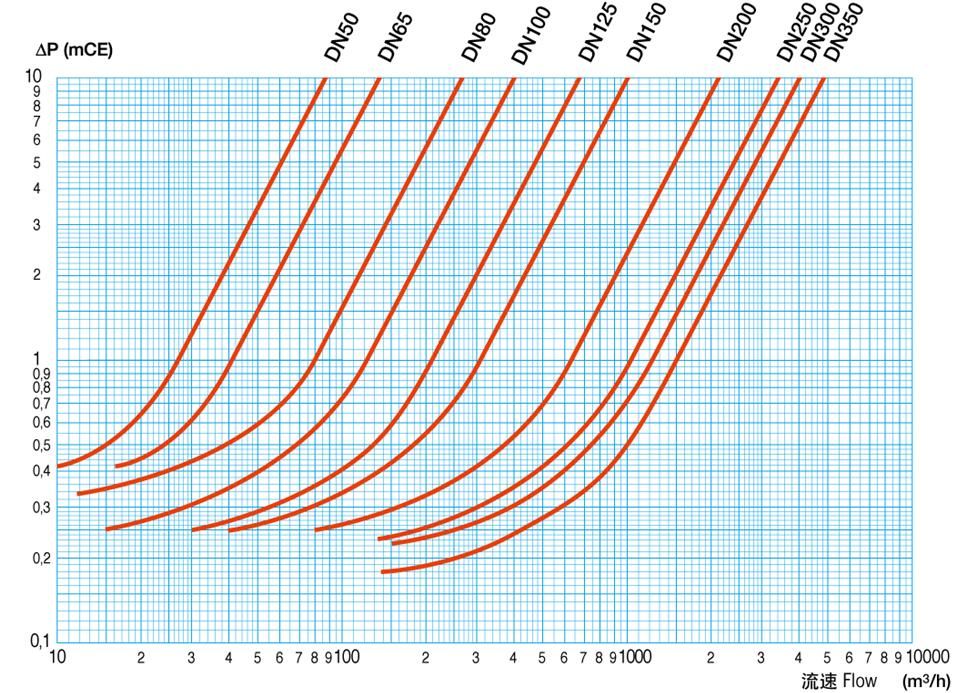

壓力損失
