郵箱：dlds@dldongsheng.com全國熱線：0411-84390345使用范圍
一般用途：供水和污水處理（過濾、游泳池設備）、空調、碳氫化合物、沖洗等。
性能特點
● 根據NF EN14241標準設計。
● 對夾連接。
● 安裝形式：水平或垂直向上。
● 長度短。
● 重量輕。
● 低壓力損失。
口徑/DN | CB5440/CB6441 | CC5200/CC6200 | |||||||||
毫米 mm | 英寸 inch | L mm | ΦA(chǔ) mm | ΦD | 重量（Kg） | L1 mm | ΦC mm | ΦA(chǔ)1 mm | |||
PN10 mm | PN16 mm | PN25 mm | PN40 mm | ||||||||
40 | 1.5" | 16 | 25 | 94 | 94 | 94 | 94 | 0.7 | - | - | - |
50 | 2" | 16 | 32 | 109 | 109 | 109 | 109 | 1.0 | 100 | 102 | 165 |
65 | 2.5" | 16 | 45 | 129 | 129 | 129 | 129 | 1.3 | 120 | 122 | 185 |
80 | 3" | 16 | 56 | 144 | 144 | 144 | 144 | 1.7 | 140 | 133 | 200 |
100 | 4" | 16 | 75 | 164 | 164 | 170 | 170 | 2.1 | 170 | 158 | 220 |
125 | 5" | 16 | 95 | 195 | 195 | 195 | 196 | 3.2 | 210 | 184 | 250 |
150 | 6" | 19 | 120 | 221 | 221 | 226 | 226 | 4.9 | 235 | 212 | 285 |
200 | 8" | 22 | 160 | 276 | 276 | 286 | 293 | 11.5 | 270 | 268 | 340 |
250 | 10" | 32 | 200 | 330 | 331 | 343 | 355 | 15.5 | 370 | 320 | 395 |
300 | 12" | 38 | 240 | 380 | 386 | 403 | 420 | 26.0 | 400 | 370 | 445 |
350 | 14" | 38 | 280 | 440 | 446 | 460 | 477 | 38.0 | 420 | 430 | 505 |
400 | 16" | 48 | 316 | 491 | 498 | 517 | 549 | 56.0 | 450 | 470 | 565 |
450 | 18" | 48 | 365 | 541 | 558 | 567 | 574 | 66.0 | 500 | 500 | 615 |
500 | 20" | 58 | 410 | 596 | 620 | 627 | 631 | 107.0 | 570 | 540 | 670 |
600 | 24" | 68 | 490 | 698 | 737 | 734 | 749 | 158.0 | 680 | 640 | 780 |
700 | 28" | 76 | 595 | 813 | 807 | 836 | 854 | 235.0 | 850 | 750 | 895 |
800 | 32" | 89 | 690 | 920 | 914 | 945 | 976 | 364.0 | 950 | 860 | 1015 |
900 | 36" | 95 | 715 | 1010 | 1014 | 1045 | 1086 | 492.0 | 1080 | 955 | 1150 |
1000 | 40" | 118 | 825 | 1127 | 1131 | 1158 | 1196 | 682.0 | 1200 | 1055 | 1230 |
材質
● 閥體和閥板：碳鋼、不銹鋼、黃銅等。
● 閥座：丁腈、EPDM、FPM、PTFE。
工作條件
● 公稱壓力：標準PN16、按要求可達PN100。
● 最大工作溫度根據閥座材料而定。
連接標準
● 對夾連接，PN10，PN16，PN25、PN40，也可按需選擇ASA150。
測試標準
● 生產標準遵循歐盟指令97/23/CE《壓力設備》：流體類型Ⅲ，模式H。
● 測試流程依據NF EN12266-1，DIN3230和ISO5208標準確定。

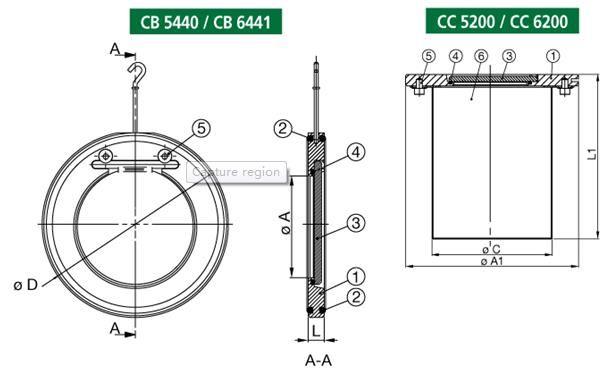

標準結構
型號 | CB5440 | CB6441 | CC5200 | CC6200 | |
濾網 | 6 | - | - | 鍍鋅鋼 | 不銹鋼 |
螺釘 | 5 | 鍍鋅鋼 | 不銹鋼 | 鍍鋅鋼 | 不銹鋼 |
O型圈 | 4 | EPDM | EPDM | 丁腈 | 丁腈 |
閥板 | 3 | 鍍鋅鋼 | 不銹鋼 | 鍍鋅鋼 | 不銹鋼 |
O型圈 | 2 | EPDM | EPDM | 丁腈 | 丁腈 |
閥體 | 1 | 鍍鋅鋼 | 不銹鋼 | 鍍鋅鋼 | 不銹鋼 |
連接 | PN16對夾法蘭 | PN10對夾法蘭 | |||
最大壓力 | 16bar | 16bar | |||

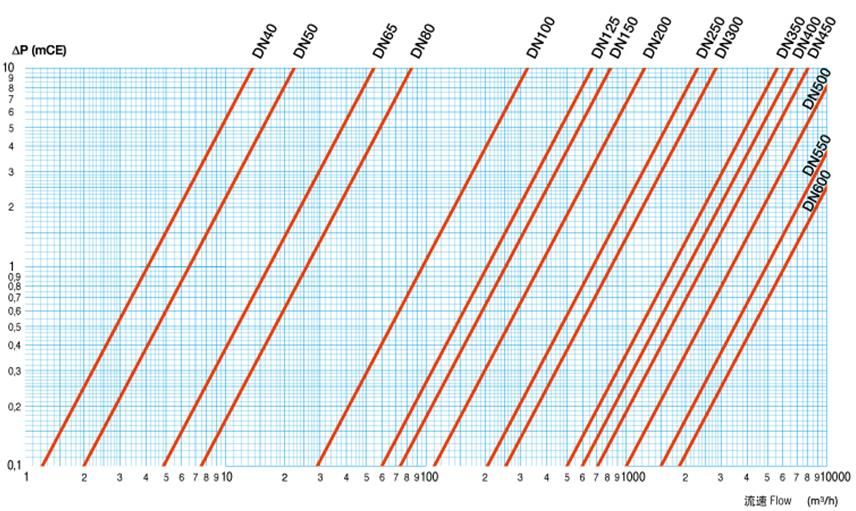

壓力損失
