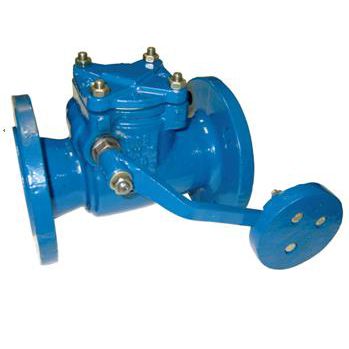

郵箱：dlds@dldongsheng.com全國熱線：0411-84390345使用范圍
一般用途：清水、泵站、供水、水管、沖洗、非腐蝕性流體。
性能特點
● 法蘭連接。
● 安裝形式：水平或垂直向上。
● 易于安裝。
● 在開啟時配重旋啟擺動。
● 工作性能可靠。

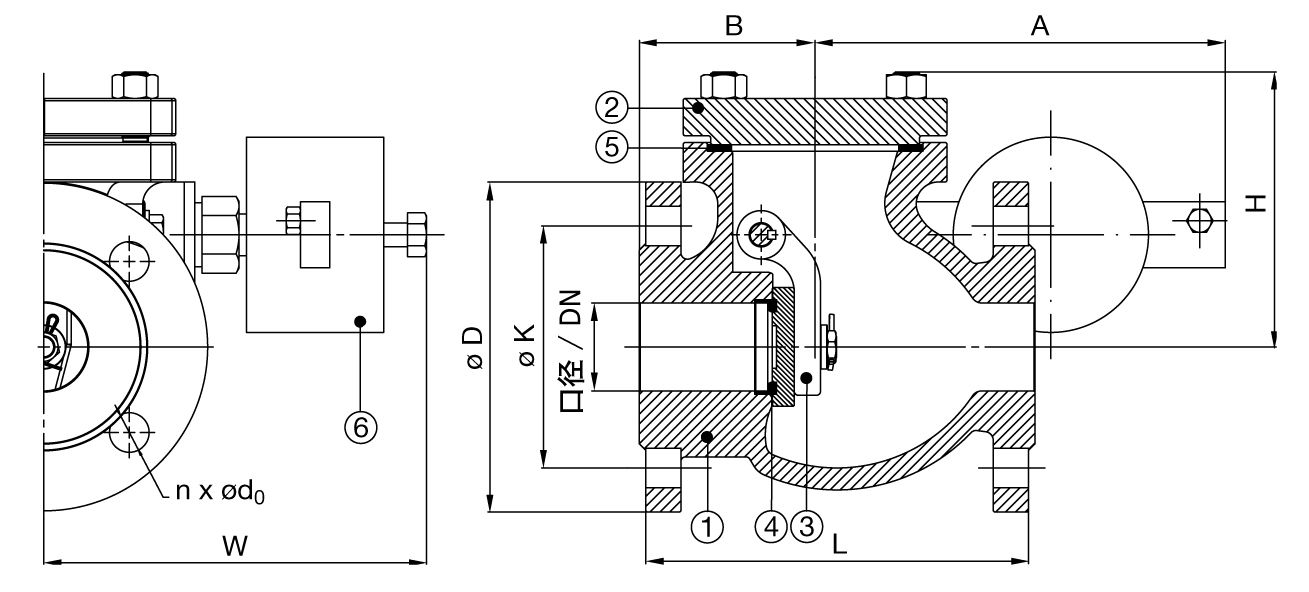

口徑/DN | |||||||||||
毫米 mm | 英寸 inch | L mm | H mm | ΦD mm | ΦK mm | Φd0 mm | n mm | A mm | B mm | W mm | 重量 （Kg） |
40 | 1.5" | 180 | 119 | 150 | 110 | 18 | 4 | 280 | 70 | 170 | 13.0 |
50 | 2" | 200 | 120 | 165 | 125 | 18 | 4 | 280 | 72 | 180 | 13.5 |
65 | 2.5" | 240 | 141 | 185 | 145 | 18 | 4 | 280 | 79 | 190 | 18.0 |
80 | 3" | 260 | 168 | 200 | 160 | 18 | 8 | 280 | 91 | 200 | 20.5 |
100 | 4" | 300 | 175 | 220 | 180 | 18 | 8 | 350 | 97 | 210 | 33.0 |
125 | 5" | 350 | 199 | 250 | 210 | 18 | 8 | 350 | 116 | 225 | 51.0 |
150 | 6" | 400 | 217 | 285 | 240 | 22 | 8 | 450 | 124 | 250 | 67.0 |
200 | 8" | 500 | 277 | 340 | 295 | 22 | 12 | 500 | 162 | 306 | 129.0 |
250 | 10" | 600 | 337 | 405 | 355 | 26 | 12 | 660 | 190 | 348 | 197.0 |
300 | 12" | 700 | 374 | 410 | 410 | 26 | 12 | 660 | 190 | 348 | 280.0 |
保護涂層
● 閥體：標準噴涂。
工作條件
● 最大公稱壓力：
16bar(100℃)
14bar(150℃)
12.5bar(200℃)
連接標準
● 法蘭連接，ISO PN10/PN16（DN40-200）、PN16（DN250-300)，DIN2501，也可按需選擇ASA150。
測試標準
● 測試流程依據NF EN12266-1，DIN3230和ISO5208標準確定。
標準結構
型號 | CB3242 | |
配重 | 6 | 鋼 |
墊圈 | 5 | 纖維 |
密封 | 4 | 不銹鋼-不銹鋼 |
閥瓣 | 3 | 鑄鋼GSC25 |
閥蓋 | 2 | 鑄鐵 |
閥體 | 1 | 鑄鐵 |
