郵箱：dlds@dldongsheng.com全國熱線：0411-84390345使用范圍
一般用途：加熱系統、工業腐蝕性流體、高壓、高溫、化學物質、熱流體、沖洗、氣體、供水、蒸汽。
性能特點
● 對夾連接。
● 結構長度小。
● 優異的密封性能。
● 耐高壓和高溫性能。
● 低壓力損失。
● 防水錘
● 安裝形式：水平或垂直向上。

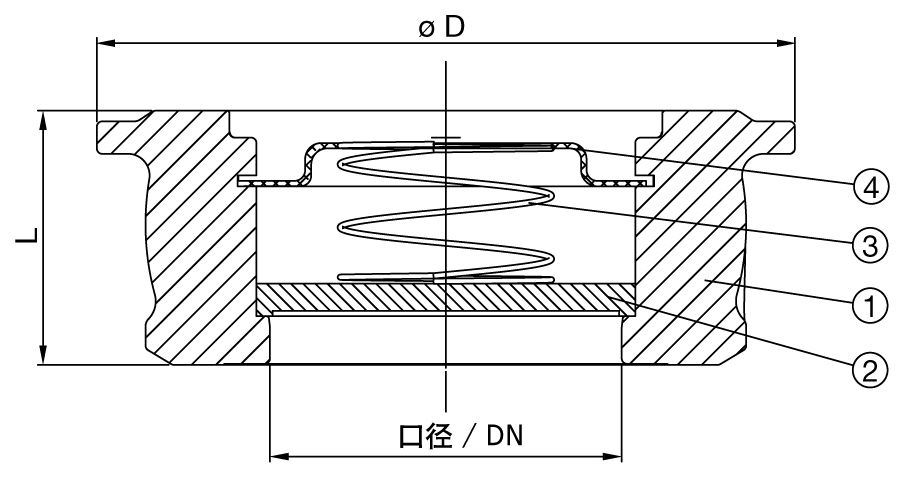

口徑/DN | L mm | CB7440 | CB6460 | CA7440 | CA6460 | |
毫米 mm | 英寸 inch | ΦD mm | 重量 （Kg） | |||
20 | 0.75" | 19.0 | 63 | 63 | 0.14 | 0.13 |
25 | 1" | 22.0 | 73 | 73 | 0.23 | 0.22 |
32 | 1.25" | 28.0 | 84 | 84 | 0.35 | 0.33 |
40 | 1.5" | 31.5 | 94 | 94 | 0.52 | 0.62 |
50 | 2" | 40.0 | 109 | 109 | 0.73 | 1.02 |
65 | 2.5" | 46.0 | 129 | 129 | 1.52 | 17.0 |
80 | 3" | 50.0 | 144 | 144 | 2.17 | 2.35 |
100 | 4" | 60.0 | 162 | 170 | 3.35 | 3.55 |
125 | 5" | 90.0 | 192 | 192 | 8.55 | 9.00 |
150 | 6" | 106.0 | 218 | 224 | 12.70 | 14.00 |
200 | 8" | 140.0 | 273 | 284 | 23.40 | 30.00 |
保護涂層
● 閥體：標準噴涂。
工作條件
● 最大公稱壓力：
16bar(100℃)
14bar(150℃)
12.5bar(200℃)
連接標準
● 對夾連接，ISO PN10/PN16/PN25/PN40，DIN2501，ASA B16.1 class125 FF，也可按需選擇ASA150。
測試標準
● 測試流程依據NF EN12266-1，DIN3230和ISO5208標準確定。
標準結構
型號 | CA7400 | CA6460 | ||||
DN20-DN50 | DN65-DN100 | DN125-DN200 | DN20-DN100 | DN125-200 | ||
彈簧擋板 | 4 | 316 | 316 | 鑄鐵/EN-GJL-250 | 316 | 316 |
彈簧 | 3 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
閥板 | 2 | 不銹鋼/SSX20Cr13 | 不銹鋼/SSX20Cr13 | 鑄鐵/EN-GJL-250 | 不銹鋼/SSX20Cr13 | 不銹鋼SSX5CrNiMo17-12-2 |
閥體 | 1 | 黃銅 | 鑄鐵/EN-GJL-250 | 鑄鐵/EN-GJL-250 | 不銹鋼SSX5CrNiMo17-12-2 | 不銹鋼SSX5CrNiMo17-12-2 |
連接 | 對夾連接 | |||||
溫度 | -10℃～+250℃ | -10℃～+350℃ | ||||

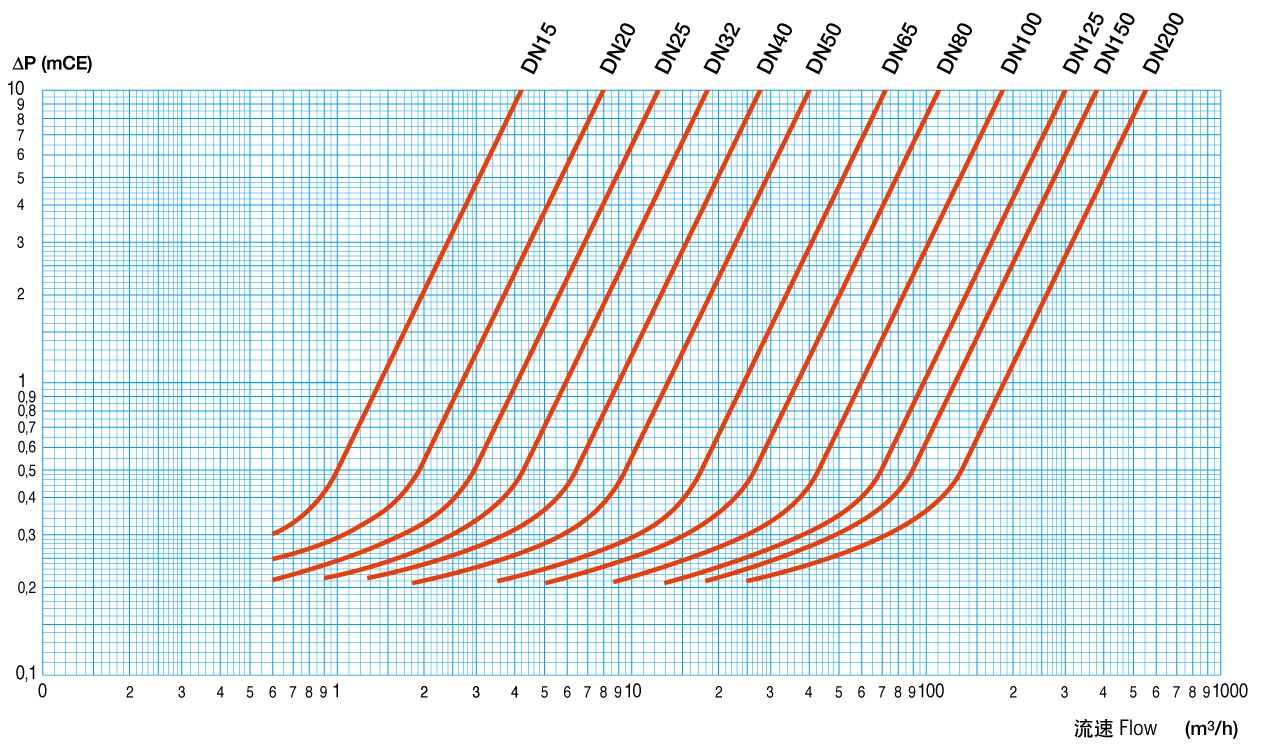

壓力損失
