郵箱：dlds@dldongsheng.com全國熱線：0411-84390345使用范圍
一般用途：飲用水、工業廢水、海水、空氣和壓縮氣體、化學試劑、食品工業。
性能特點
● 法蘭連接。
● 彈性隔膜密封。
● DN50至DN125，單流道。
DN150至DN700，雙流道。
● 無噪音。
● 優異的密封性能。
● 無水錘。
● 低壓力損失。

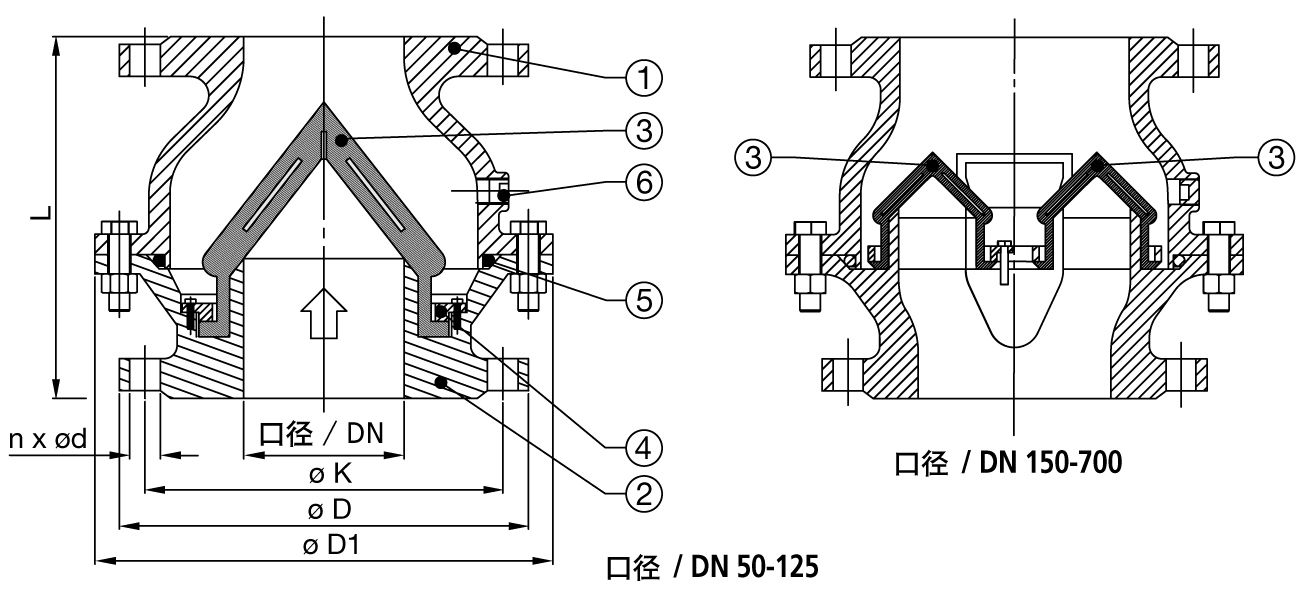

口徑/DN | CA3243 | ||||||
毫米 mm | 英寸 inch | L mm | ΦD mm | ΦD1 mm | ΦK mm | n×Φd mm | 重量 （Kg） |
50 | 2" | 200 | 165 | 165 | 125 | 4×18 | 11 |
65 | 2.5" | 240 | 185 | 185 | 145 | 4×18 | 15 |
80 | 3" | 260 | 200 | 212 | 160 | 8×18 | 20 |
100 | 4" | 300 | 220 | 244 | 180 | 8×18 | 27 |
125 | 5" | 350 | 250 | 250 | 210 | 8×18 | 34 |
150 | 6" | 400 | 285 | 355 | 240 | 8×22 | 64 |
200 | 8" | 500 | 340 | 420 | 295 | 12×22 | 100 |
250 | 10" | 600 | 405 | 464 | 355 | 12×25 | 134 |
300 | 12" | 700 | 460 | 600 | 410 | 12×25 | 228 |
350 | 14" | 800 | 520 | 724 | 470 | 16×25 | 370 |
400 | 16" | 900 | 580 | 780 | 525 | 16×30 | 430 |
500 | 20" | 1100 | 670 | 950 | 620 | 20×26 | 750 |
600 | 24" | 1300 | 780 | 1150 | 725 | 20×30 | 1200 |
700 | 28" | 1500 | 895 | 1400 | 840 | 24×30 | 1900 |
保護涂層
● 閥體：標準噴涂。
工作條件
● 最大公稱壓力：16bar
● 最高溫度：90℃
連接標準
● 法蘭連接，ISO PN16，DIN2532，DIN2533，也可按需選擇ASA150。
測試標準
● 測試流程依據NF EN12266-1，DIN3230和ISO5208標準確定。
標準結構
型號 | CA3243 | |
側塞 | 6 | 鍍鋅鋼 |
密封圈 | 5 | 丁腈 |
環 | 4 | 黃銅 |
隔膜 | 3 | 乙丙橡膠/EPDM |
閥體 | 2 | 鑄鐵/EN-GJL-250 |
1 | ||

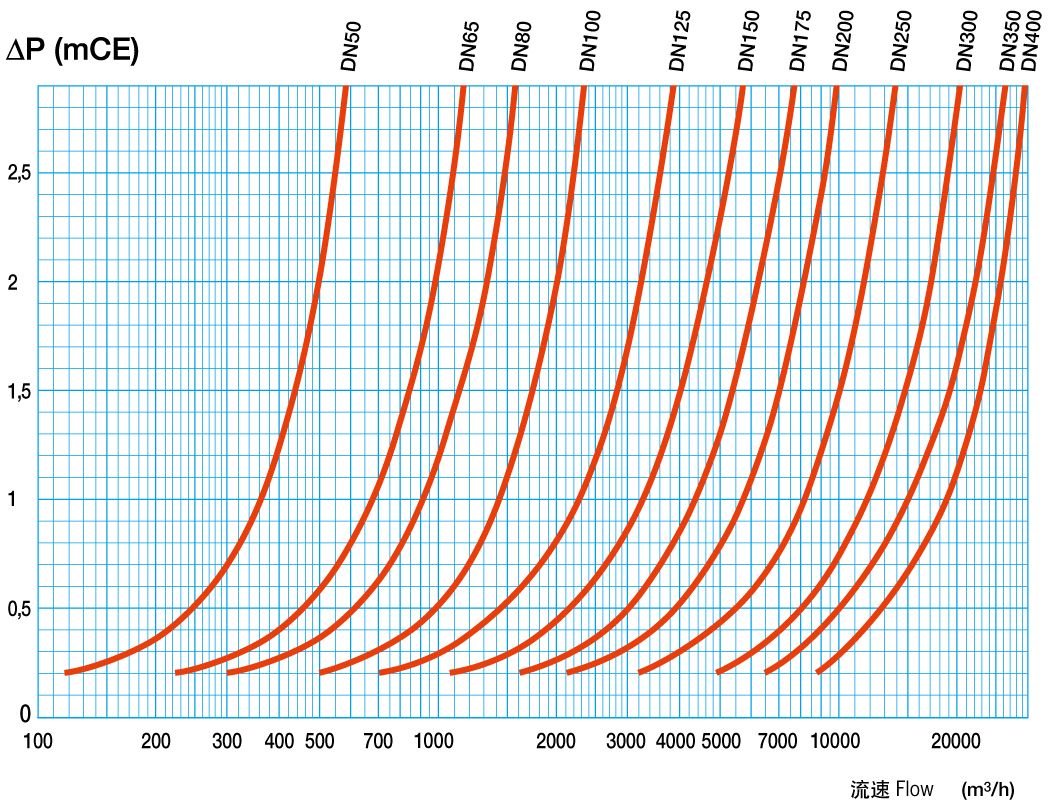

壓力損失
