郵箱：dlds@dldongsheng.com全國熱線：0411-84390345使用范圍
一般用途：泵站、供水、灌溉、沖洗、工業用水、清水。
性能特點
● 法蘭連接。
● 安裝和使用方便。
● 優異的密封性能。
● 工作性能可靠。
● 低壓力損失。

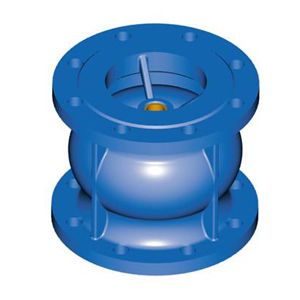

法蘭軸向止回閥
口徑/DN | CA3241 | |||||
毫米 mm | 英寸 inch | L mm | ΦD mm | ΦK mm | n×Φd mm | 重量 （Kg） |
50 | 2" | 100 | 165 | 125 | 4×18 | 5.7 |
65 | 2.5" | 120 | 185 | 145 | 4×18 | 8.2 |
80 | 3" | 140 | 200 | 160 | 8×18 | 10.5 |
100 | 4" | 170 | 220 | 180 | 8×18 | 14.3 |
125 | 5" | 200 | 250 | 210 | 8×18 | 23.5 |
150 | 6" | 230 | 285 | 240 | 8×22 | 31.0 |
200 | 8" | 300 | 340 | 295 | 12×22 | - |
250 | 10" | 370 | 405 | 355 | 12×26 | - |

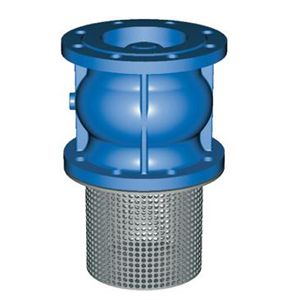

法蘭底閥
口徑/DN | CA3241 | |||||||
毫米 mm | 英寸 inch | L mm | ΦD mm | ΦK mm | A mm | B mm | n×Φd0 mm | 重量 （Kg） |
50 | 2" | 100 | 165 | 125 | 80 | 111 | 4×18 | 6.2 |
65 | 2.5" | 120 | 185 | 145 | 100 | 131 | 4×18 | 8.9 |
80 | 3" | 140 | 200 | 160 | 120 | 148 | 8×18 | 11.4 |
100 | 4" | 170 | 220 | 180 | 150 | 168 | 8×18 | 15.5 |
125 | 5" | 200 | 250 | 210 | 175 | 198 | 8×18 | 25.1 |
150 | 6" | 230 | 285 | 240 | 200 | 222 | 8×22 | 33.9 |
應客戶要求可做DN200～DN300
保護涂層
● 閥體：標準噴涂。
工作條件
● 最大公稱壓力：16bar
● 最高溫度：100℃
連接標準
● 法蘭連接，ISO PN16，DIN2501/1，UNI2223/67。
測試標準
● 測試流程依據NF EN12266-1，DIN3230和ISO5208標準確定。

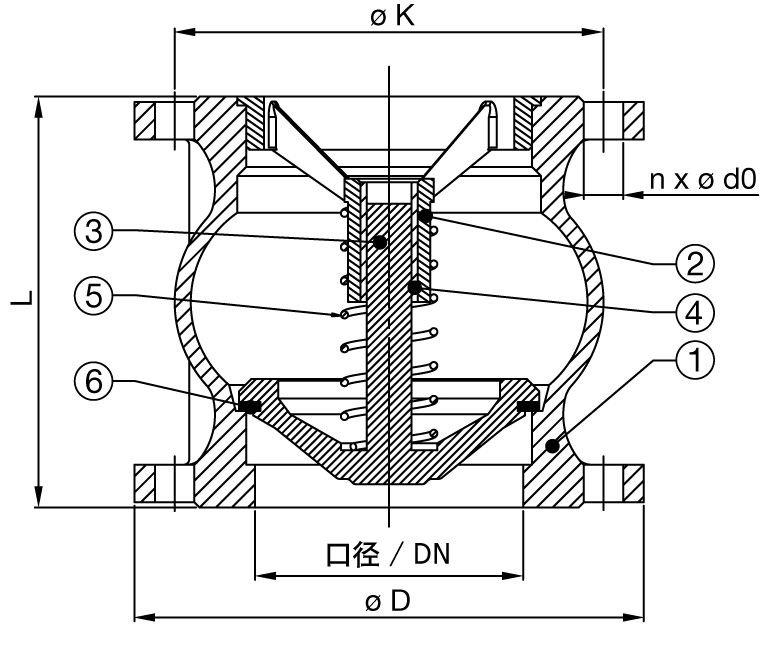

法蘭軸向止回閥標準結構
型號 | CA3241 | |
閥座 | 6 | 丁腈 |
彈簧 | 5 | 不銹鋼 |
導向桿 | 4 | 黃銅 |
閥板 | 3 | 鑄鐵/EN-GJL-250 |
導向筒 | 2 | 鑄鐵/EN-GJL-250 |
閥體 | 1 | 鑄鐵/EN-GJL-250 |

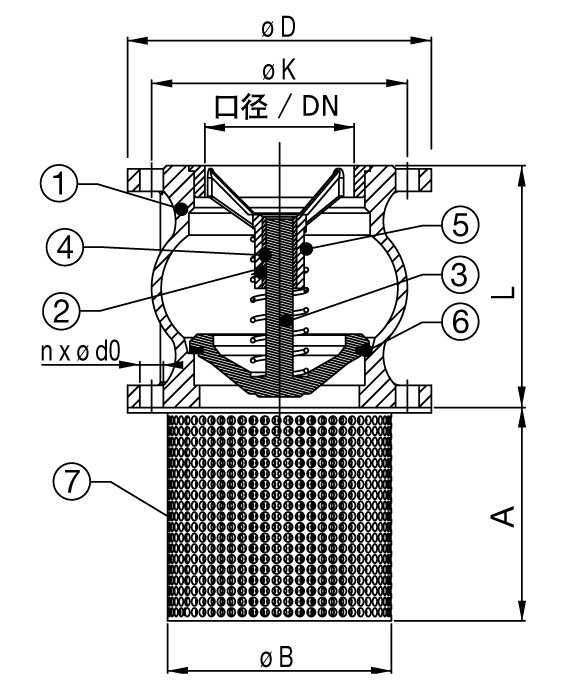

法蘭底閥標準結構
型號 | CA3241 | |
濾網 | 7 | 鍍鋅鋼 |
閥座 | 6 | 丁腈 |
彈簧 | 5 | 不銹鋼 |
導向桿 | 4 | 黃銅 |
閥板 | 3 | 鑄鐵/EN-GJL-250 |
導向筒 | 2 | 鑄鐵/EN-GJL-250 |
閥體 | 1 | 鑄鐵/EN-GJL-250 |
