郵箱：dlds@dldongsheng.com全國熱線：0411-84390345使用范圍
一般用途：分流、水處理、沖洗、泵站等。
性能特點
● 性能可靠。
● 結構簡單堅固。
● 安裝方式：水平和垂直向上。

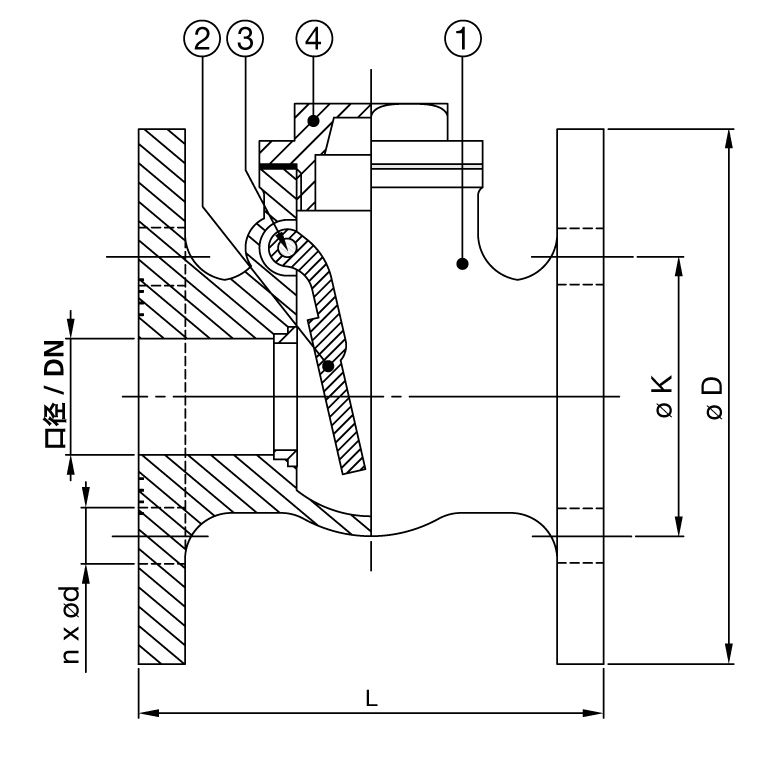

口徑/DN（mm) | L(mm) | ΦD(mm) | ΦK(mm) | n×ΦD(mm) | 重量（Kg) |
10 | 65 | 90 | 60 | 4×14 | 1.25 |
15 | 70 | 95 | 65 | 4×14 | 1.35 |
20 | 80 | 105 | 75 | 4×14 | 2.00 |
25 | 100 | 115 | 85 | 4×14 | 2.65 |
32 | 105 | 140 | 100 | 4×18 | 3.60 |
40 | 120 | 150 | 110 | 4×18 | 4.65 |
50 | 150 | 165 | 125 | 4×18 | 6.70 |
65 | 175 | 185 | 145 | 4×18 | 9.40 |
80 | 200 | 200 | 160 | 8×18 | 12.00 |
100 | 220 | 220 | 180 | 8×18 | 17.50 |
工作條件
● 最大公稱壓力：16bar。
● 最高溫度：120℃。
連接標準
● 法蘭連接：ISO PN10/16，也可選擇ASA150。
測試標準
● 測試流程依據NF EN12266-1，DIN3230和ISO5208標準確定
標準結構
型號 | CB2200 | |
閥蓋 | 4 | 青銅 |
閥桿 | 3 | 青銅 |
閥瓣 | 2 | 青銅 |
閥體 | 1 | 青銅 |
