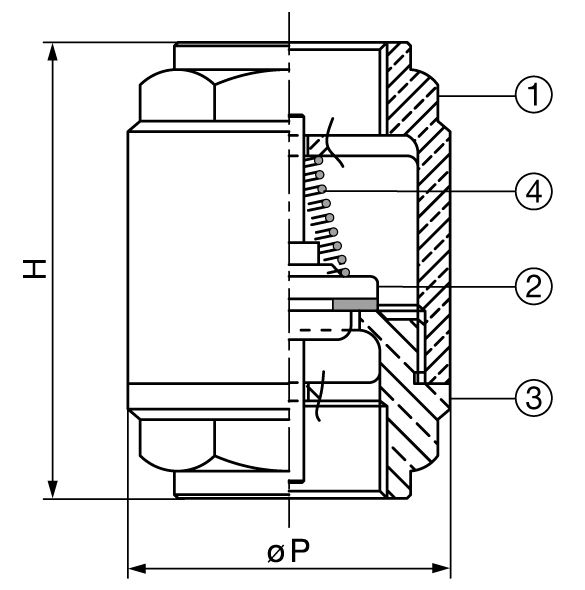

口徑/DN | H（mm） | ΦP（mm） | 重量（Kg） | |||
英寸 inch | CA1100 | CA1101 | CA1100 | CA1101 | CA1100 | CA1101 |
3/8" | 46.5 | 55.0 | 34.5 | 34.5 | 0.09 | 0.20 |
1/2" | 46.0 | 58.5 | 35.5 | 34.5 | 0.11 | 0.20 |
3/4" | 54.0 | 65.0 | 42.0 | 41.5 | 0.17 | 0.28 |
1" | 55.0 | 74.5 | 46.0 | 48.0 | 0.26 | 0.47 |
1 1/4" | 63.5 | 83.0 | 57.5 | 60.5 | 0.36 | 0.80 |
1 1/2" | 68.0 | 93.0 | 74.0 | 71.0 | 0.50 | 0.94 |
2" | 76.5 | 101.0 | 81.0 | 87.0 | 0.75 | 1.47 |
2 1/2" | 98.0 | 122.0 | 120.0 | 120.0 | 1.48 | 3.30 |
3" | 103.0 | 141.5 | 125.0 | 140.5 | 1.80 | 4.80 |
4" | 118.5 | 158.5 | 155.0 | 172.5 | 3.10 | 8.80 |
連接標準
● BSP或NPT螺紋。
測試標準
● 測試流程依據NF EN12266-1，DIN3230和ISO5208標準確定
標準結構
型號 | CA1100 | CA1101 | |
彈簧 | 4 | 不銹鋼 | |
閥蓋 | 3 | 黃銅 | |
閥板 | 2 | 丁腈-尼龍 | |
閥體 | 1 | 鑄造黃銅 | |
最大壓力 | DN≤1":12bar 1"＜DN≤2":10bar DN＞2":8bar | DN≤1"：16bar 1"＜DN≤2":18bar DN＞2":12bar | |
最高溫度 | -20℃～+100℃ | ||

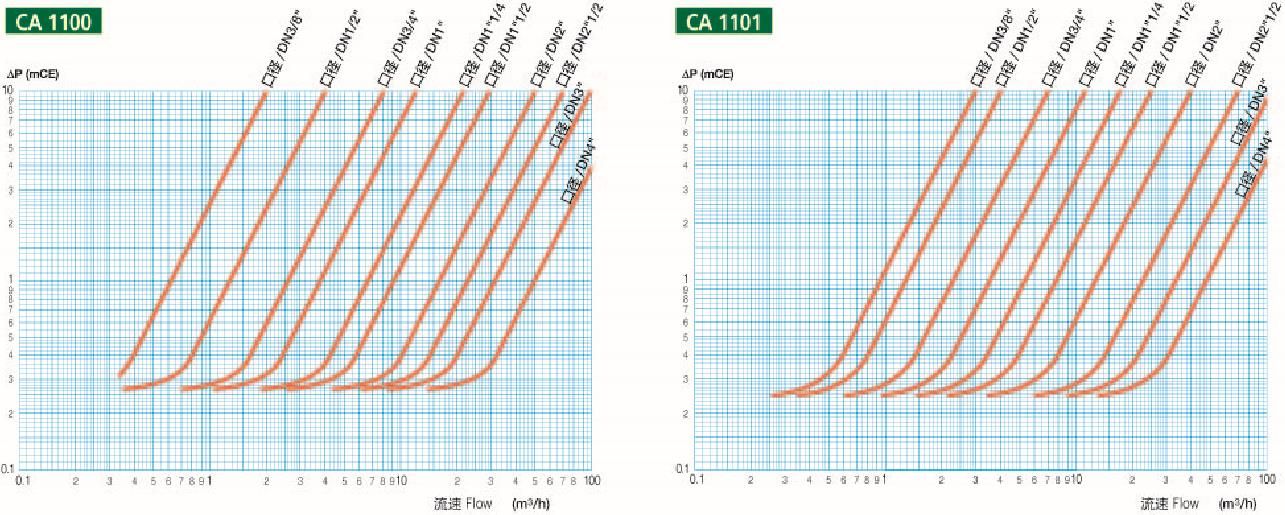

壓力損失
