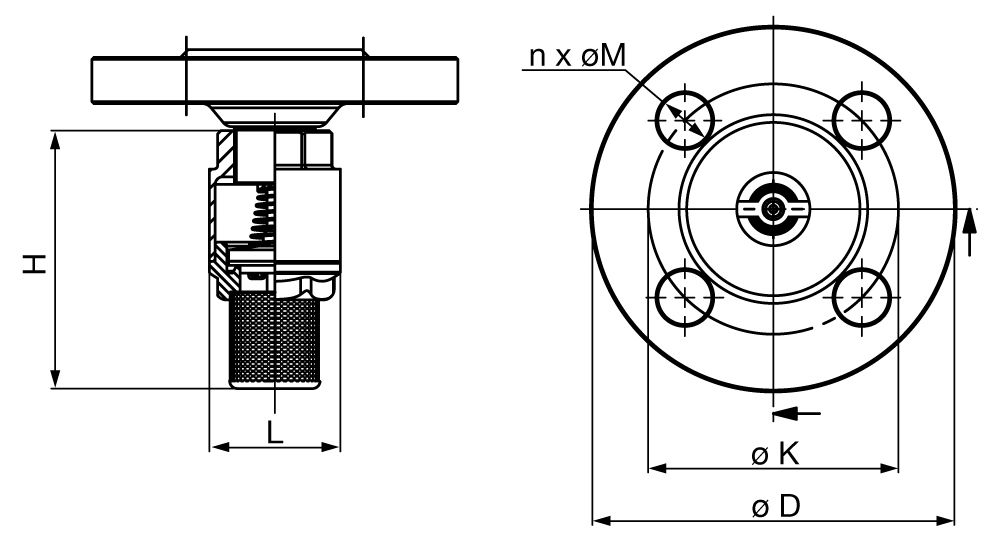

口徑/DN | H mm | L mm | ΦD mm | ΦK mm | n×ΦM mm | 重量 （Kg） |
英寸 inch | ||||||
1/2" | 69.5 | 34.5 | 95 | 65 | 4×14 | 1.2 |
3/4" | 82.0 | 42.0 | 105 | 75 | 4×14 | 1.2 |
1" | 91.5 | 47.5 | 115 | 85 | 4×14 | 1.2 |
1 1/4" | 108.0 | 59.5 | 140 | 100 | 4×18 | 1.2 |
1 1/2" | 119.0 | 71.0 | 150 | 110 | 4×18 | 1.2 |
2" | 136.5 | 86.5 | 165 | 125 | 4×18 | 1.2 |
2 1/2" | 164.5 | 102.0 | 185 | 145 | 4×18 | 2.0 |
3" | 184.5 | 125.0 | 200 | 160 | 4×18 | 2.0 |
4" | 214.5 | 155.0 | 220 | 180 | 4×18 | 2.0 |
連接標準
● 法蘭連接，PN10，也可選擇ASA150。
測試標準
● 測試流程依據NF EN12266-1，DIN3230和ISO5208標準確定
標準結構
型號 | CC3240 | |
閥圈 | 7 | 不銹鋼 |
法蘭 | 6 | 鋼 |
過濾器 | 5 | 不銹鋼 |
彈簧 | 4 | 不銹鋼 |
閥蓋 | 3 | 黃銅 |
閥板 | 2 | 尼龍 |
閥體 | 1 | 鑄造黃銅 |
最大壓力 | 3/8"～1":10bar 1 1/4"～2":8bar 2 1/2"～4":6bar | |
最高溫度 | -20℃～+100℃ | |
