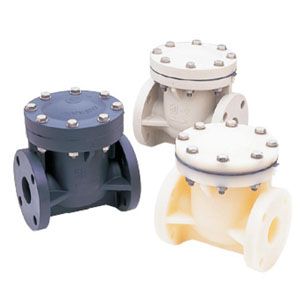

郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 防止液體回流，用來保護泵等設備。
● 呈臂狀擺動結構，不會對流體產生過強的阻力。
● 采用全樹脂結構，對酸堿等液體具有很強的抗腐蝕性能。
● 維修時只需要將閥體頂端的閥蓋打開即可，不需要將整個閥門從管道上拆除。

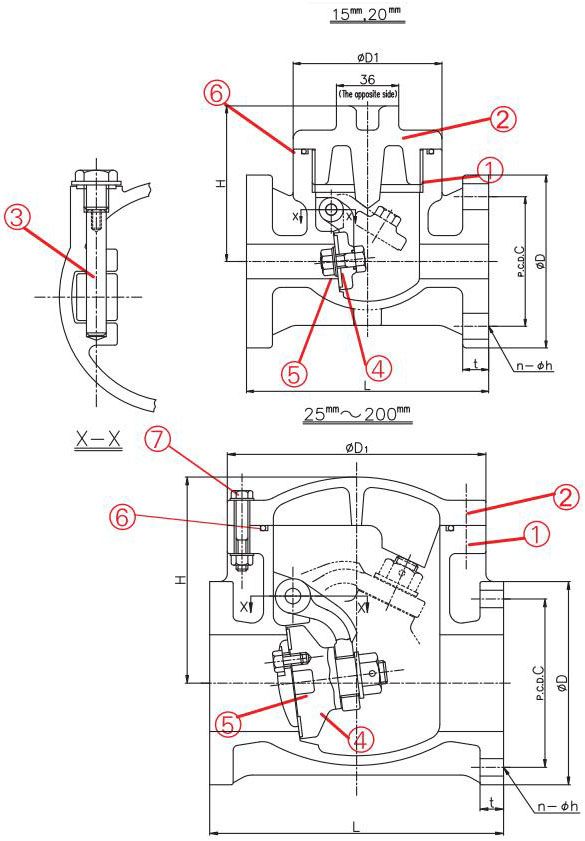

單位：mm | |||||||||||||||
口徑 | JIS10K | DIN PN10 | D1 | L | t | H | |||||||||
mm | inch | D | C | n | h | D | C | n | h | HI-PVC | PP/PVDF | 橡膠密封墊 | PTFE密封墊 | ||
15 | 1/2 | 95 | 70 | 4 | 15 | 95 | 65 | 4 | 14 | 86 | 140 | 15 | 15 | 90 | 90 |
20 | 3/4 | 100 | 75 | 4 | 15 | 100 | 75 | 4 | 14 | 866 | 140 | 15 | 15 | 90 | 90 |
25 | 1 | 125 | 90 | 4 | 19 | 125 | 85 | 4 | 14 | 130 | 160 | 16 | 16 | 117 | 120 |
32 | 1 1/4 | 135 | 100 | 4 | 19 | 125 | 100 | 4 | 18 | 145 | 180 | 18 | 18 | 135 | 138 |
40 | 1 1/2 | 140 | 105 | 4 | 19 | 140 | 110 | 4 | 18 | 145 | 180 | 18 | 18 | 135 | 138 |
50 | 2 | 155 | 120 | 4 | 19 | 165 | 125 | 4 | 18 | 180 | 20 | 20 | 21 | 161 | 164 |
65 | 2 1/2 | 175 | 140 | 4 | 19 | 185 | 145 | 4 | 18 | 200 | 240 | 22 | 23 | 165 | 168 |
80 | 3 | 185 | 150 | 8 | 19 | 200 | 160 | 8 | 18 | 205 | 260 | 22 | 25 | 168 | 171 |
100 | 4 | 210 | 175 | 8 | 19 | 220 | 180 | 8 | 18 | 265 | 300 | 24 | 26 | 210 | 213 |
125 | 5 | 250 | 210 | 8 | 23 | 250 | 210 | 8 | 18 | 330 | 350 | 24 | 27 | 245 | 248 |
150 | 6 | 280 | 240 | 8 | 23 | 285 | 240 | 8 | 22 | 370 | 400 | 25 | 27 | 280 | 283 |
200 | 8 | 330 | 290 | 12 | 23 | 340 | 295 | 8 | 22 | 425 | 500 | 30 | 34 | 333 | 336 |
部件及材質表
NO. | 部件名稱 | 材質 |
1 | 閥體 | HI-PVC、PP、PVDF |
2 | 閥蓋 | |
3 | 軸 | |
4 | 碟片 | |
5 | 密封墊 | EPDM、FKM、PTFE |
6 | 密封圈 | EPDM、FKM |
墊片 | PVDF | |
7 | 螺栓、螺母 | SUS不銹鋼 |
材質和工作溫度
密封圈型
閥體材質 | 工作溫度℃ | 最大工作壓力（R.T.）MPa｛kgf/cm2｝〔PSI〕 | ||
15（1/2"）～80（3"） | 100（4"）～150（6"） | 200（8"） | ||
HI-PVC | 0～50 | 1.0｛10.2｝〔150〕 | 0.7｛7.1｝〔100〕 | 0.5｛5.1｝〔70〕 |
PP | -20～80 | 1.0｛10.2｝〔150〕 | 0.7｛7.1｝〔100〕 | 0.5｛5.1｝〔70〕 |
PVDF | -20～100 | 1.0｛10.2｝〔150〕 | .7｛7.1｝〔100〕 | 0.5｛5.1｝〔70〕 |
墊片型
閥體材質 | 工作溫度℃ | 最大工作壓力（R.T.）MPa｛kgf/cm2｝〔PSI〕 | |||
15（1/2"）～65（2 1/2"） | 80（3"）～100（4"） | 125（5"） | 150（6"）～200（8"） | ||
HI-PVC | 0～50 | 0.6｛6.1｝〔85〕 | 0.5｛5.1｝〔70〕 | 0.4｛4.1｝〔55〕 | 0.3｛3.1｝〔40〕 |
PP | -20～80 | 0.6｛6.1｝〔85〕 | 0.5｛5.1｝〔70〕 | 0.4｛4.1｝〔55〕 | 0.3｛3.1｝〔40〕 |
PVDF | -20～100 | 0.6｛6.1｝〔85〕 | 0.5｛5.1｝〔70〕 | 0.4｛4.1｝〔55〕 | 0.3｛3.1｝〔40〕 |

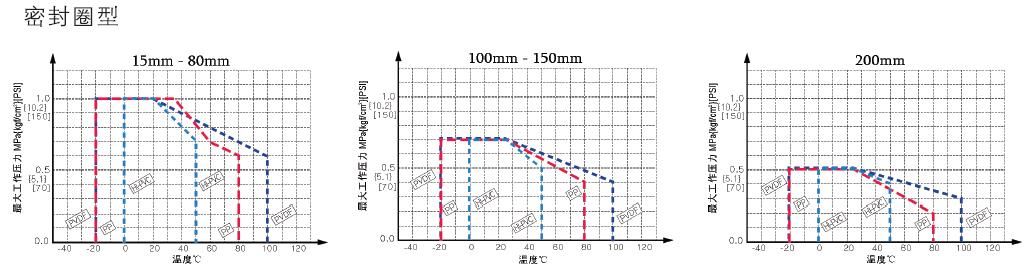

工作壓力與適用溫度
最小工作壓力
最小工作壓力（參考） 單位：Mpa｛kgf/cm2｝ | ||||||
項目 | 垂直配管 | 水平配管 | ||||
口徑 | 材質 | 完全密封時 | 空氣通過時 | 完全密封時 | 空氣通過時 | |
mm | inch | |||||
15 | 1/2 | EPDM | 0.02｛0.2｝ | 0.01｛0.1｝ | 0.02｛0.2｝ | 0.01｛0.1｝ |
PTFE | 0.03｛0.3｝ | 0.01｛0.1｝ | 0.03｛0.3｝ | 0.01｛0.1｝ | ||
20 | 3/4 | EPDM | 0.02｛0.2｝ | 0.01｛0.1｝ | 0.02｛0.2｝ | 0.01｛0.1｝ |
PTFE | 0.035｛0.35｝ | 0.01｛0.1｝ | 0.035｛0.35｝ | 0.01｛0.1｝ | ||
25 | 1 | EPDM | 0.03｛0.3｝ | 0.01｛0.1｝ | 0.035｛0.35｝ | 0.01｛0.1｝ |
PTFE | 0.05｛0.5｝ | 0.01｛0.1｝ | 0.06｛0.6｝ | 0.01｛0.1｝ | ||
40 | 11/2 | EPDM | 0.03｛0.3｝ | 0.01｛0.1｝ | 0.035｛0.35｝ | 0.01｛0.1｝ |
PTFE | 0.05｛0.5｝ | 0.01｛0.1｝ | 0.06｛0.6｝ | 0.01｛0.1｝ | ||
50 | 2 | EPDM | 0.03｛0.3｝ | 0.01｛0.1｝ | 0.035｛0.35｝ | 0.01｛0.1｝ |
PTFE | 0.05｛0.5｝ | 0.01｛0.1｝ | 0.06｛0.6｝ | 0.01｛0.1｝ | ||
65 | 21/2 | EPDM | 0.03｛0.3｝ | 0.01｛0.1｝ | 0.035｛0.35｝ | 0.01｛0.1｝ |
PTFE | 0.05｛0.5｝ | 0.01｛0.1｝ | 0.06｛0.6｝ | 0.01｛0.1｝ | ||
80 | 3 | EPDM | 0.035｛0.35｝ | 0.01｛0.1｝ | 0.04｛0.4｝ | 0.01｛0.1｝ |
PTFE | 0.055｛0.55｝ | 0.01｛0.1｝ | 0.06｛0.6｝ | 0.01｛0.1｝ | ||
100 | 4 | EPDM | 0.035｛0.35｝ | 0.01｛0.1｝ | 0.04｛0.4｝ | 0.01｛0.1｝ |
PTFE | 0.06｛0.6｝ | 0.01｛0.1｝ | 0.065｛0.65｝ | 0.01｛0.1｝ | ||
125 | 5 | EPDM | 0.035｛0.35｝ | 0.01｛0.1｝ | 0.04｛0.4｝ | 0.01｛0.1｝ |
PTFE | 0.06｛0.6｝ | 0.01｛0.1｝ | 0.065｛0.65｝ | 0.01｛0.1｝ | ||
150 | 6 | EPDM | 0.04｛0.4｝ | 0.01｛0.1｝ | 0.045｛0.45｝ | 0.01｛0.1｝ |
PTFE | 0.065｛0.65｝ | 0.01｛0.1｝ | 0.07｛0.7｝ | 0.01｛0.1｝ | ||
200 | 8 | EPDM | 0.04｛0.4｝ | 0.01｛0.1｝ | 0.045｛0.45｝ | 0.015｛0.15｝ |
PTFE | 0.07｛0.7｝ | 0.01｛0.1｝ | 0.07｛0.7｝ | 0.015｛0.15｝ | ||
