郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 100%工廠檢測。
● 方便安裝與維護。
● 可以用在垂直系統或水平系統。
● 通過單活接螺母安裝，容易維護。
● 耐多種無機化學品腐蝕。
● 流量特性好。
● 尺寸從D20到D110（?"-4"）。
● 適用標準：公制，美標，英標。
● 螺紋規格：BSP和NPT。
● O型圈EPDM和FPM。

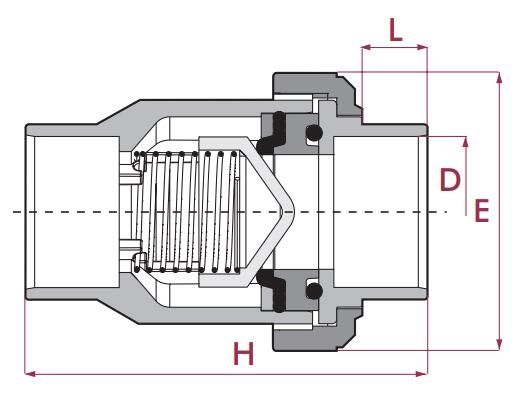

UP-B.67.SF1
PVC-U本體、承插連接、公制系列、O型圈EPDM
D | REF. | DN | PN | L | H | E |
20 | 05 93 020 | 15 | 16 | 16 | 81 | 52 |
25 | 05 93 025 | 20 | 16 | 19 | 103 | 60 |
32 | 05 93 032 | 25 | 16 | 22 | 117 | 69 |
40 | 05 93 040 | 32 | 16 | 26 | 135 | 84 |
50 | 05 93 050 | 40 | 16 | 31 | 135 | 94 |
63 | 05 93 063 | 50 | 16 | 38 | 169 | 116 |
75 | 05 93 075 | 65 | 10 | 44 | 220 | 128 |
90 | 05 93 090 | 80 | 10 | 51 | 256 | 178 |
110 | 05 93 111 | 80 | 10 | 61 | 331 | 228 |

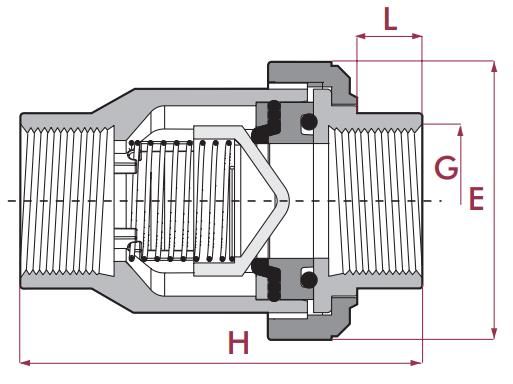

UP-B.67.FT1
PVC-U本體、BSP內螺紋、O型圈EPDM
D | REF. | DN | PN | L | H | E |
1/2" | 05 93 620 | 15 | 16 | 16 | 81 | 52 |
3/4" | 05 93 625 | 20 | 16 | 19 | 103 | 60 |
1" | 05 93 632 | 25 | 16 | 22 | 117 | 69 |
11/4" | 05 93 640 | 32 | 16 | 26 | 135 | 84 |
11/2" | 05 93 650 | 40 | 16 | 31 | 135 | 94 |
2" | 05 93 663 | 50 | 16 | 38 | 169 | 116 |
21/2" | 05 93 675 | 65 | 10 | 44 | 220 | 128 |
3" | 05 93 690 | 80 | 10 | 51 | 256 | 178 |
4" | 05 93 710 | 80 | 10 | 61 | 331 | 228 |

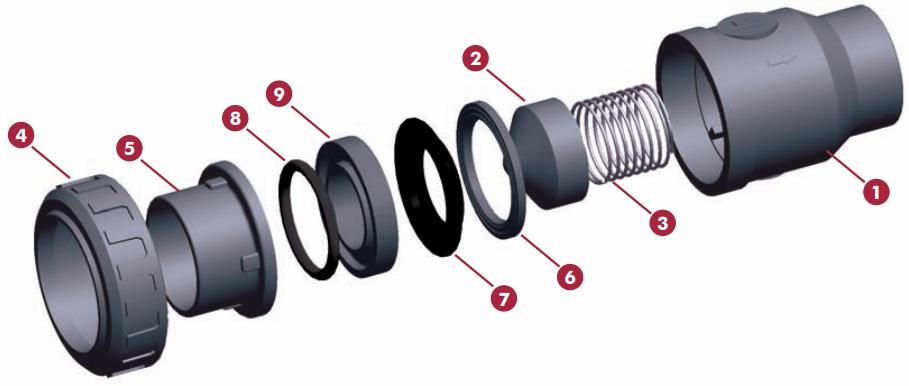

FIG. | PARTS | 部件 | 材質/MATERIAL |
1 | BODY | 閥體 | PVC-U |
2 | CONE | 椎體 | PVC-U |
3 | SPRING | 彈簧 | Inox.Steel AISI302 |
4 | UNION MUT | 活接螺母 | PVC-U |
5 | END CONNECTOR | 閥端 | PVC-U |
6 | CONE O-RING | 椎體O型圈 | EPDM |
7 | END CONNECTOR O-RING | 閥端O型圈 | EPDM |
8 | SEAL-CARRIER | 密封支撐 | EPDM |
9 | FOOT VALVE SCREEN | 底閥柵格 | PVC-U |

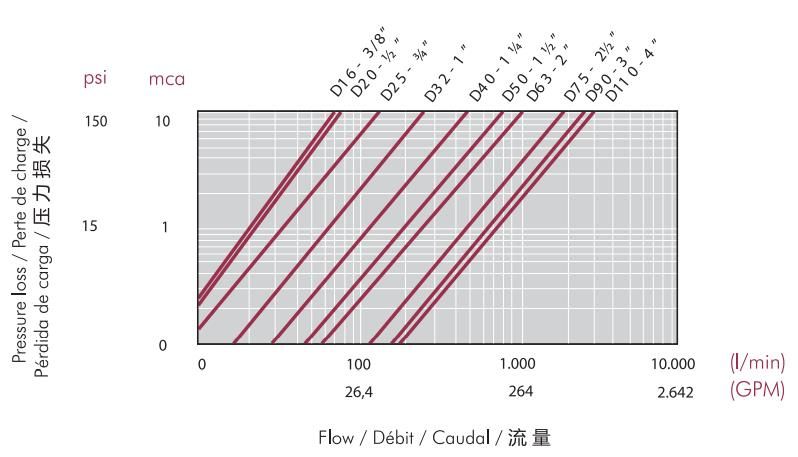

壓力損失圖

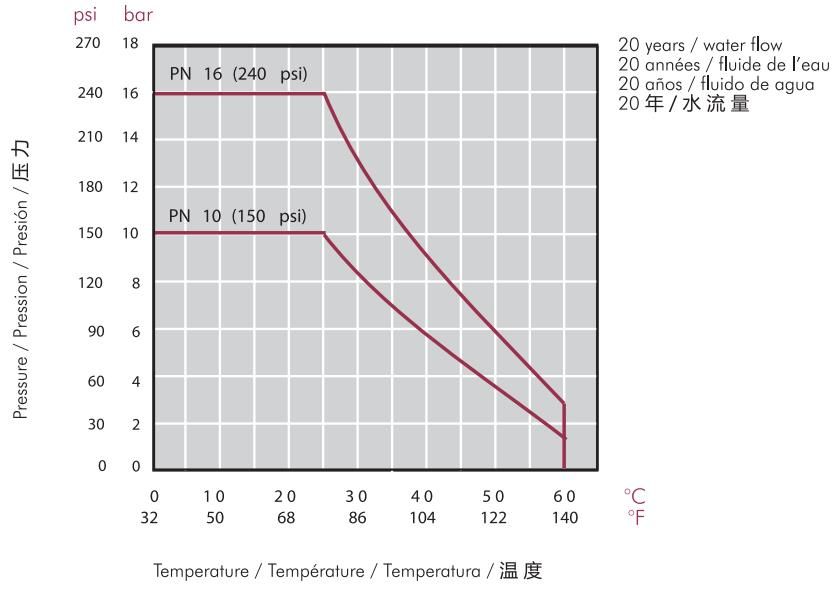

壓力/溫度圖
UP-B.67.SF1
D | CODE | DN |
20 | 36559 | 15 |
25 | 36560 | 20 |
32 | 36561 | 25 |
40 | 36562 | 32 |
50 | 36563 | 40 |
63 | 36564 | 50 |
75 | 36565 | 65 |
90 | 36565 | 80 |
110 | 36567 | 80 |
UP-B.67.FT1
D | CODE | DN |
1/2" | 36568 | 15 |
3/4" | 36569 | 20 |
1" | 36570 | 25 |
11/4" | 36571 | 32 |
11/2" | 36572 | 40 |
2" | 36573 | 50 |
21/2" | 36574 | 65 |
3" | 36575 | 80 |
4" | 36576 | 80 |
