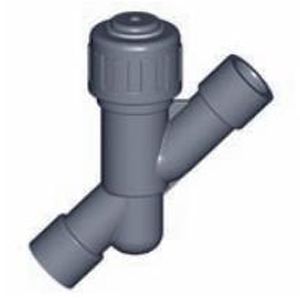

郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點：
● 止回閥規格D20mm（?"）,DN15。
● 垂直安裝。
● 100%工廠檢測。
? 閥門有內部平衡系統依靠重力工作。
● 壓力損失低。
● 容易拆卸。
● 工作壓力PN 16bar（240psi）。
● 連接方式：3片活接，承插粘接，粘 接插端，和外螺紋。
● 適用標準：公制。
● 螺紋規格：BSP或NPT。
UP.77.SF
PVC-U本體、承插粘接、公制系列、O型圈EPDM
D | REF. | DN | PN | H | A |
20 | 05 77 020 | 15 | 16 | 124 | 109 |
UP.77.3SF
PVC-U本體、3片活接結構、承插粘接、公制系列、O型圈EPDM
D | REF. | DN | PN | H | A |
20 | 05 77 120 | 15 | 16 | 164 | 109 |
UP.77.3SM
PVC-U本體、粘接插端、公制系列、O型圈EPDM
D | REF. | DN | PN | H | A |
20 | 05 77 220 | 15 | 16 | 124 | 109 |
UP.77.MT
PVC-U本體、BSP外螺紋、 O型圈EPDM
G | REF. | DN | PN | H | A |
3/4" | 05 77 425 | 15 | 16 | 124 | 109 |

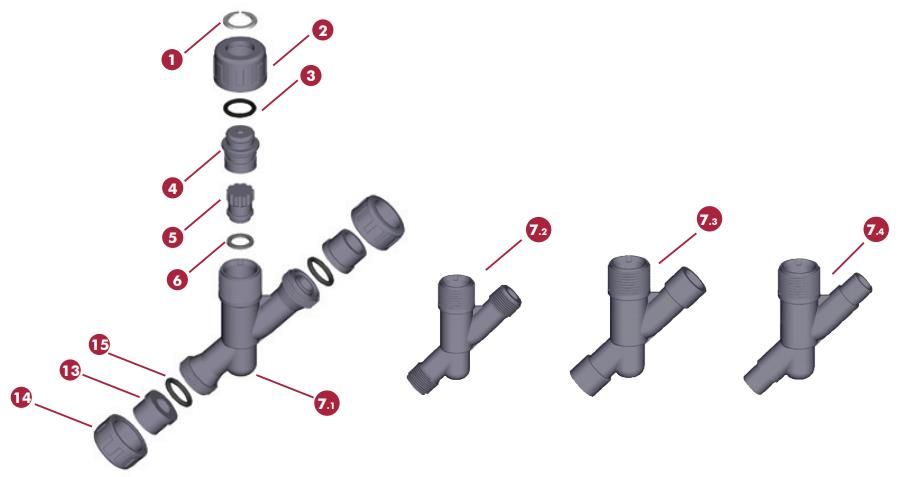

FIG. | PARTS | 部件 | 材質/MATERIAL |
1 | SAFETY RING | 安全環 | PVC-U |
2 | NUT | 螺母 | PVC-U |
3 | O-RING | O型圈 | EPDM |
4 | PLUG | 塞子 | PVC-U |
5 | DISC BONNET | 盤蓋 | PVC-U |
6 | DISC | 圓盤 | EPDM |
7 | BODY | 本體 | PVC-U |
13 | END CONNECTOR | 末端連接器 | PVC-U |
14 | NUT | 螺母 | PVC-U |
15 | O-RING | O型圈 | EPDM |

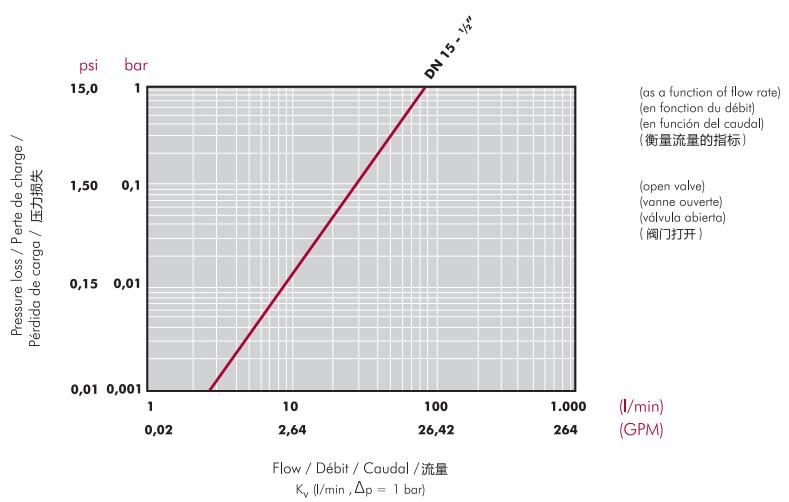

壓力損失圖

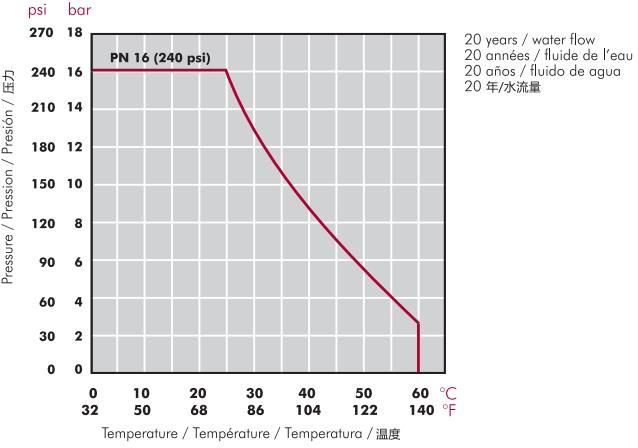

壓力/溫度圖
口徑 DN | CODE編碼 | |
UP.77.SF | DN20 | 228890 |
UP.77.3SF | DN20 | 22890 |
UP.77.3SM | DN20 | 22891 |
UP.77.MT | DN20 | 22892 |
