特點:
● 偏心平底設計
● 沒有移動零件或機械零件
● 100%橡膠結構
● 卷嘴設計加強了密封性能
● 水頭損失低,
● 適合低洼地區。
● 反應靈敏,
● 1"的水頭就可以開啟閥門
● 可根據客戶的技術規范定制
● 物超所值,傳統拍門的可靠替代產品。
● 靜音、無震顫。
● 自行排空,
● 消除了管道積水

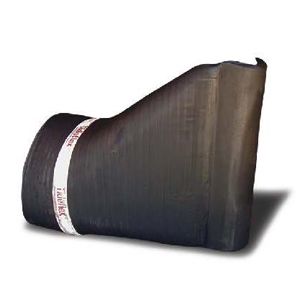

TF-1是Tideflex 柔性止回閥技術的最新創新成果
TF-1設計源自大量的研究和現場使用經驗,其設計特點包括:
● 更強的閥脊設計使閥門在長期運行時能承受閥內的水重。
● 閥嘴被做成彎曲形狀,因其具有工程橡膠的回復彈性,所以可使其回復到關閉位置,在防倒流應用中可達到更緊密的密封效果。
卷嘴使閥嘴有效密封面積增加,使閥門密封更加緊密,特別是低流量的場合。
● TF-1的平底和偏心設計,使其可以安裝在截留器、人孔和閥門井這些管口底部與地面間距很小的場合,不需要改變構筑物的結構。
● TF-1可定制設計成不同的結構,因此可以最小的水頭損失滿足各種不同的背壓。

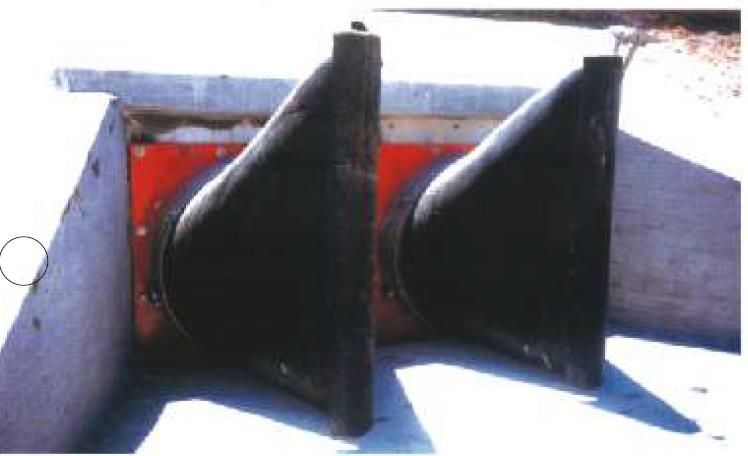

● TF-1是污水系統和防洪系統的理想選擇,它可以克服垃圾的侵?jǐn)_進行正常密封。TF-1可采用套接式或法蘭式連接,18”及18”以上,其標準產品采用卷嘴設計。

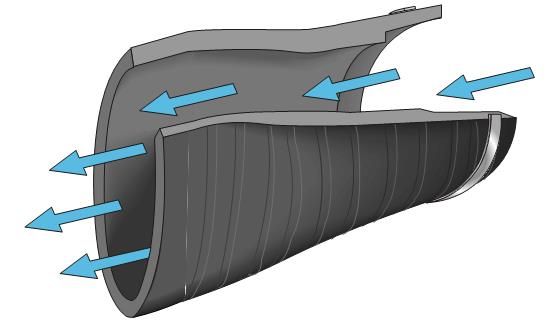

正向壓力使Tideflex ?柔性止回閥開啟

反向壓力密封Tideflex?柔性止回閥的卷嘴,阻止倒流

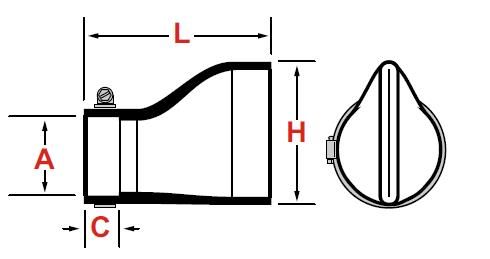

管道外徑 (A) |
(L) | 閥嘴寬度 (H) | 安裝接口長度 (C) |
4" | 10" | 8" | 11/2" |
5" | 10" | 8" | 11/2" |
6" | 16" | 12" | 2" |
8" | 18" | 16" | 2" |
10" | 23" | 19" | 3" |
12" | 28" | 23" | 4" |
14" | 30" | 27" | 4" |
16" | 35" | 30" | 5" |
18" | 35" | 34" | 6" |
20" | 37" | 34" | 8" |
22" | 45" | 37" | 8" |
24" | 49" | 37" | 8" |
26" | 49" | 44" | 8" |
28" | 49" | 44" | 8" |
30" | 58" | 44" | 9" |
32" | 62" | 55" | 10" |
36" | 68" | 59" | 10" |
38" | 68" | 70" | 10" |
40" | 68" | 70" | 10" |
42" | 68" | 70" | 10" |
44" | 68" | 73" | 10" |
48" | 74" | 81" | 10" |
50" | 74" | 81" | 10" |
54" | 79" | 90" | 12" |
58" | 79" | 90" | 12" |
60" | 82" | 94" | 14" |
68" | 82" | 94" | 14" |
72" | 104" | 120" | 16" |
84" | 104" | 120" | 16" |
90" | 112" | 145" | 16" |
96" | 112" | 145" | 16" |
結構材料
氯丁橡膠、海帕倫、丁腈橡膠、三元乙丙橡膠、氟橡膠和NSF-61認證的丁苯橡膠(SBR)
安裝卡箍/支撐環
碳鋼、碳鋼鍍鋅或不銹鋼
TF-1的卷嘴和閥脊可長期承受閥內的水重

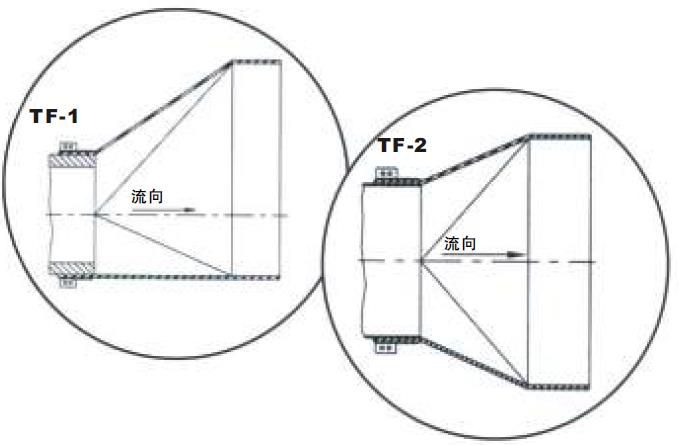

由于TF-1閥脊仰角大于TF-2, 因此TF-1的懸臂更能承受通過閥門的水重。

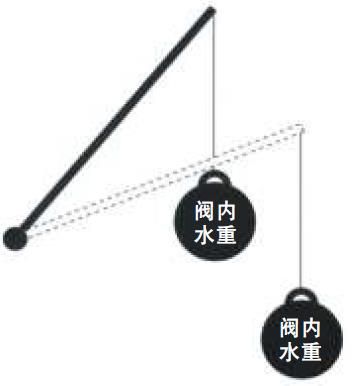

TF-1閥脊仰角更大,降低了水重對閥脊懸臂的影響。
TF-1的懸臂閥脊比TF-2設計承受閥內水重的能力更強。

閥重和閥門水重
口徑 英寸 | TF-1/TF-2 重量 | 水重 磅 | 總重 磅 | 總重 噸 |
24 | 130 | 637 | 767 | 0.3 |
30 | 220 | 1072 | 1292 | 0.6 |
32 | 300 | 1380 | 1680 | 0.7 |
36 | 560 | 1801 | 2361 | 1.1 |
42 | 800 | 2702 | 3502 | 1.6 |
48 | 1027 | 3855 | 4882 | 2.2 |
60 | 1660 | 7556 | 9216 | 4.1 |
72 | 2620 | 13968 | 16588 | 7.4 |
84 | 3880 | 18441 | 22291 | 10.0 |
90 | 4664 | 23030 | 27670 | 12.4 |
TF-1卷嘴設計節省閥底安裝空間

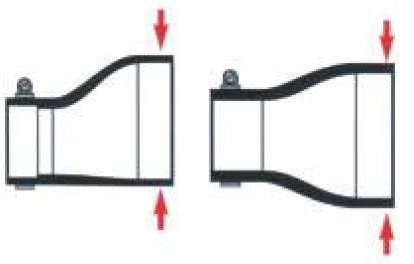

TF-1和TF-2閥嘴高度相同,TF-1的閥嘴只是偏向頂部而已,底部水平,之下沒有閥嘴,因此不需要TF-2那樣大的閥底安裝空間。

閥底安裝空間要求
尺寸 | TF-1 | TF-2 |
12" | 2" | 6" |
24" | 3" | 9.5" |
36" | 4" | 16.5" |
48" | 5" | 20" |
72" | 7" | 29.5" |
90" | 9" | 34.5" |
TF-1是污水系統和防洪系統理想選擇,因?yàn)樗梢钥朔謹_進行正常密封。TF-1可采用套接式或法蘭式連接,其標準產品采用卷嘴設計

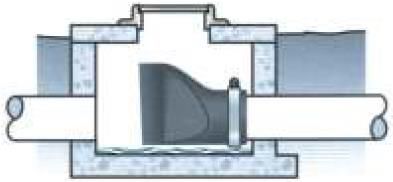

由于管底靠近人孔底部,TF-1特別適合用于人孔安裝,和TF-2相比,其底部安裝空間要求大大減小。
