郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點：
● 偏心平底設計
● 一體式全橡膠法蘭
● 重量輕，全橡膠設計
● 口徑42"及42"以上，閥體長度更短

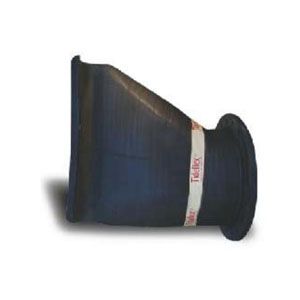

平底的35-1系列止回閥以一體式橡膠法蘭 為特色，可以裝在排水管的法蘭端或直接裝在與管口齊平的端墻墻面上。
法蘭鉆孔符合ANSI B16.10 150磅級，或DIN 2632及其它標準 。35-1系列止回閥配有用于安裝的鋼制或不銹鋼制支撐環。
35-1系列常用于直接替代法蘭式拍門。如果不能定期潤滑，拍門的鉸鏈銷會被腐蝕和銹蝕，導致拍門閥板旋開，從而使倒流通過。聚集在拍門密封面上的小塊垃圾同樣也使閥門無法關閉。35-1系列止回閥，18"及18"以上，卷嘴結構是標準設計。

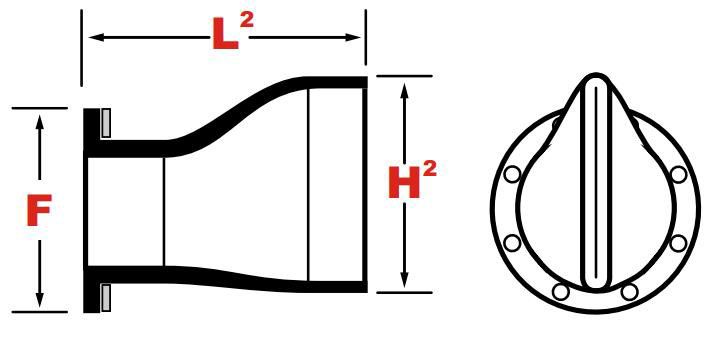

管道外徑 （A） | 長度 （L2） | 鴨嘴高度 （H2） | 法蘭外徑 （F） |
4" | 10" | 8" | 9" |
5" | 10" | 8" | 10" |
6" | 16" | 12" | 11" |
8" | 18" | 16" | 131/2" |
10" | 23" | 19" | 16" |
12" | 28" | 23" | 19" |
14" | 30" | 27" | 21" |
16" | 35" | 30" | 231/2" |
18" | 40" | 34" | 25" |
20" | 48" | 37" | 271/2" |
24" | 52" | 44" | 32" |
30" | 62" | 55" | 383/4" |
32" | 66" | 59" | 413/4" |
36" | 72" | 70" | 46" |
42" | 69" | 73" | 53" |
48" | 75" | 81" | 591/2" |
54" | 79" | 90" | 691/4" |
60" | 82" | 94" | 73" |
72" | 95" | 120" | 861/2" |
結構材料
● 閥門可采用氯丁橡膠、海帕倫、丁腈橡膠、 三元乙丙橡膠、氟橡膠。
● 鍍鋅碳鋼或不銹鋼支承環
