郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點：
● 安裝在兩個管道法蘭之間，省去了閥體
● 安裝間距小—僅為閥門法蘭的厚度
● 特色鮮明，免維護，一片式橡膠止回套管設計
● 消除振動—靜音，無撞擊
● 可在顆粒介質條件下正常關閉

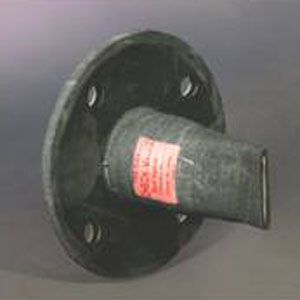

Tideflex 37系列法蘭式管中型止回閥是解決倒流問題的簡單、可靠、高性價比的方案。設計用于安裝在兩片連接法蘭之間，不需要閥體。
只有一個活動零件—免維護的橡膠止回套管，37系列管中型止回閥設計簡單，省去了滑動、轉動、擺動和彈簧零件，沒有易腐蝕的閥座和需維護的填料。另外，37系列止回閥為自動操作設計，不需要額外的動力氣源、液壓油或電源就可以操作，降低了操作成本。
37系列管中型止回閥可采用各種類型的橡膠，法蘭符合ANSI B16.1 125磅級法蘭標準，提供特殊定制設計和公制法蘭。訂貨時，請?zhí)峁┕芫€壓力、背壓以及是否需要馬鞍支架。
37系列的水頭損失相對于TF-1、TF-2會有所上升，因為裝入管中要求內徑變小。
公稱通徑 （管道內徑） | 長度 L | 卷嘴寬度 H | 法蘭厚度 D | 最大背壓 | |
標準Tideflex | 帶馬鞍支架 | ||||
2" | 5" | 17/8" | 3/8" | 150 | 咨詢工廠 |
3" | 51/2" | 27/8" | 3/8" | 100 | |
4" | 7" | 37/8" | 3/8" | 75 | |
6" | 11" | 57/8" | 3/8" | 75 | |
8" | 121/2" | 77/8" | 1/2" | 60 | |
10" | 151/2" | 97/8" | 1/2" | 45 | |
12" | 181/2" | 117/8" | 1/2" | 35 | |
14" | 22" | 133/4" | 5/8" | 25 | |
16" | 23" | 153/4" | 3/4" | 20 | |
18" | 24" | 173/4" | 1" | 15 | |
20" | 32" | 193/4" | 1" | 10 | |
24" | 37" | 233/4" | 1" | 10 | |
30" | 41" | 293/4" | 11/2" | 8 | |
36" | 47" | 353/4" | 11/2" | 8 | |
42" | 49" | 411/2" | 13/4" | 5 | |
48" | 52" | 471/2" | 13/4" | 5 | |
54" | 57" | 531/2" | 2" | 5 | |
60" | 64" | 591/2" | 2" | 5 | |
72" | 73" | 711/2" | 2" | 5 | |
定制產品的尺寸會有所變化
*如要求，可提供更大口徑。
結構材料
● 閥門可采用天然橡膠、氯丁橡膠、 海帕倫、丁腈橡膠、氟橡膠和三元乙丙橡膠
● ANSI 125磅級法蘭，DIN PN6/10/16
● 可提供特殊涂層
