郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點：
● 適用安裝于管道內
● 采用內置膨脹卡箍固定
● 以全橡膠免維護設計為特色
● 按客戶技術要求定制
● 可在顆粒介質條件下正常關閉

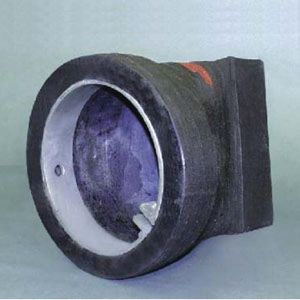

37G系列管中型止回閥專門開發用于污水管下沒有足夠空間安裝標準的37系列止回閥法蘭的場合。37G系列真正實現所需法蘭面安裝間距為零，因為它可以完全推入并安裝在已有管道里，不需要改變管道為該閥門提供安裝空間。37G采用與套接相反的設計原理。
利用向外擴張的特殊卡箍把閥門牢牢地固定在管道內，使閥門可以很容易地安裝在人孔出水管里，比如用于CSO系統中。
37G系列的水頭損失會有所增加，因為閥門內置于管道的要求，閥門內徑相對變小。推薦將37G用銷釘連接到管道上，每個卡箍有四個預鉆孔用于用螺栓或銷釘安裝。更多信息，請咨詢我們的技術人員。

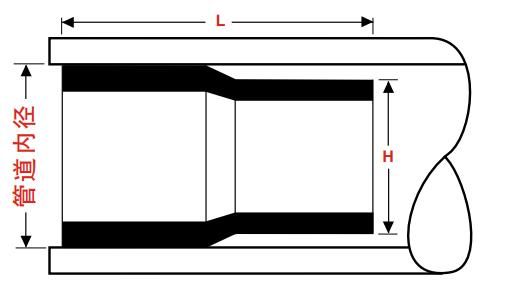

公稱通徑 （管道內徑） | 長度 L | 卷嘴寬度 H |
| |
標準Tideflex | 帶馬鞍支架 | |||
2" | 5" | 17/8" | 150 | 咨詢工廠 |
3" | 51/2" | 27/8" | 100 | |
4" | 7" | 37/8" | 75 | |
6" | 11" | 57/8" | 75 | |
8" | 121/2" | 77/8" | 60 | |
10" | 151/2" | 97/8" | 45 | |
12" | 181/2" | 117/8" | 35 | |
14" | 22" | 133/4" | 25 | |
16" | 23" | 153/4" | 20 | |
18" | 24" | 173/4" | 15 | |
20" | 32" | 193/4" | 10 | |
24" | 37" | 233/4" | 10 | |
30" | 41" | 293/4" | 8 | |
36" | 47" | 353/4" | 8 | |
42" | 49" | 411/2" | 5 | |
48" | 52" | 471/2" | 5 | |
54" | 57" | 531/2" | 5 | |
60" | 64" | 591/2" | 5 | |
72" | 73" | 711/2" | 5 | |
定制產品的尺寸會有所變化
核實最大外形尺寸，請咨詢技術人員
*可提供其它口徑，請咨詢工廠；還提供滿足非標準內徑安裝的閥門。
結構材料
● 閥門可采用天然橡膠、氯丁橡膠、海帕倫、丁腈橡膠、氟橡膠和三元乙丙橡膠
● 不銹鋼膨脹卡箍
