郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點

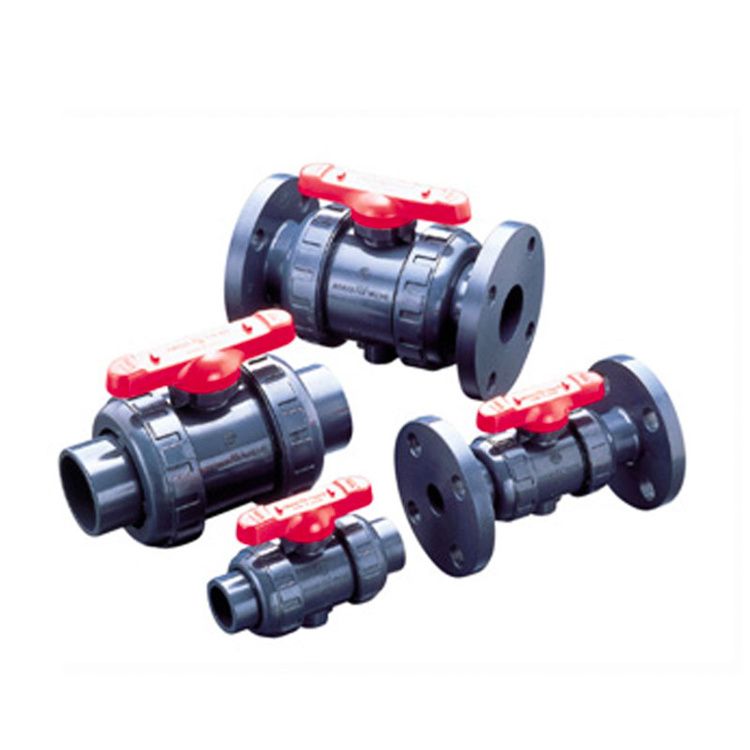

● 人性化設計，從手動到自動一步到位
頂部設計了法蘭新構造，在不更換閥體的情況下能方便的從手動變換成自動。
● 固定安裝簡單方便
新底座備有螺栓固定孔，方便將閥門固定在管壁管道等部位。
● 雙重密封環
采用雙重密封環，增強了耐久性與密封性，使之更安全耐用。
● 多功能把手
將把手卸下后還能作為拆卸閥門的專用工具來使用。
另外，為了更方便識別，還專門備有4種色彩可供選擇。
● 帶鎖具把手（配件）
可鎖定全開和全閉狀態
部件名稱和材質表
NO. | 部件名稱 | 材質 |
1 | 閥體 | PVC、C-PVC、PP、PP、PVDF |
2 | 閥球 | |
3 | 活接頭 | |
4 | 連接口 | |
5 | 連接栓 | |
6 | 閥桿 | |
7 | 密封墊 | PTFE |
8 | 密封圈（A） | EPDM、FKM |
9 | 密封圈（B） | |
10 | 密封圈（C）15～50mm | |
密封膜65～100mm | ||
11 | 密封圈（D) | |
12 | 密封圈（E） | |
13 | 手柄 | ABS |

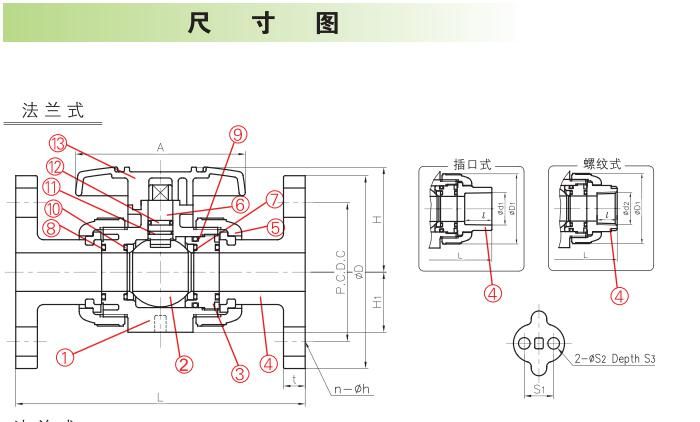

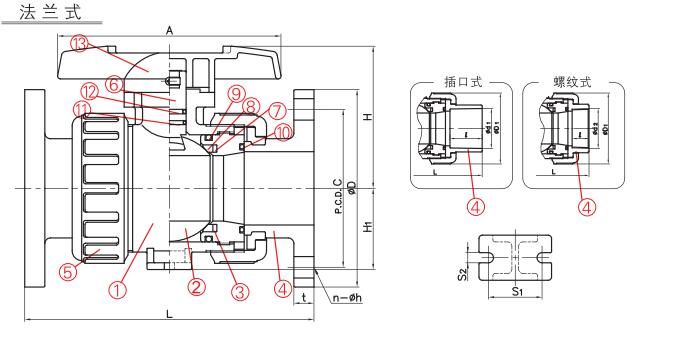

尺寸表
JIS | 單位：mm | ||||||||||||||||||||||||||
口徑 | D1 | H | H1 | A | S1 | S2 | S3 | 法蘭式 | 插口式 | 螺紋式 | |||||||||||||||||
mm | inch | JIS10K | L | t | PVC，C-PVC | PP | d2 | l | L | ||||||||||||||||||
D | C | n | h | C-PVC | PP | PVDF | d1 | l | L | d1 | l | L | PVC C-PVC | PP | PVDF | ||||||||||||
15 | 1/2 | 48 | 51.5 | 29 | 92 | 19 | 7.3 | 11 | 95 | 70 | 4 | 15 | 143 | 143 | 143 | 12 | 22.11 | 20 | 108 | 21.2 | 20 | 108 | RC1/2 | 15 | 102 | 100 | 100 |
20 | 3/4 | 60 | 59.5 | 35 | 100 | 19 | 7.3 | 11 | 100 | 75 | 4 | 15 | 172 | 172 | 172 | 14 | 26.13 | 24 | 128 | 26.2 | 23 | 126 | RC3/4 | 17 | 120 | 119 | 119 |
25 | 1 | 70 | 68 | 39 | 110 | 19 | 7.3 | 11 | 125 | 90 | 4 | 19 | 187 | 187 | 187 | 14 | 32.16 | 27 | 145 | 33 | 25 | 141 | RC1 | 20 | 131 | 130 | 130 |
32 | 11/4 | 82 | 80.5 | 47 | 121 | 30 | 9 | 15 | 135 | 100 | 4 | 19 | 190 | 190 | 190 | 16 | 38.19 | 30 | 162 | - | - | RC11/4 | 22 | 150 | 146 | 146 | |
40 | 11/2 | 100 | 89 | 55 | 131 | 30 | 9 | 15 | 140 | 105 | 4 | 19 | 212 | 212 | 212 | 16 | 48.21 | 37 | 189 | 47 | 28 | 171 | RC11/2 | 25 | 163 | 160 | 160 |
50 | 2 | 126 | 102.5 | 66 | 159 | 30 | 9 | 15 | 155 | 120 | 4 | 19 | 234 | 234 | 234 | 16 | 60.25 | 42 | 220 | 59 | 28 | 192 | RC2 | 28 | 197 | 194 | 194 |
65 | 21/2 | 133 | 126 | 72 | 200 | 48 | 9 | 6 | 175 | 140 | 4 | 19 | 261 | 257 | 256 | 18 | 76.6 | 61 | 273 | 75 | 35 | 219 | RC21/2 | 32 | 215 | 213 | 212 |
80 | 3 | 152 | 140 | 85 | 240 | 55 | 11 | 7 | 185 | 150 | 8 | 19 | 306 | 305 | 305 | 18 | 89.6 | 64 | 316 | 88 | 35 | 257 | RC3 | 35 | 265 | 264 | 261 |
100 | 4 | 210 | 178 | 110 | 300 | 65 | 11 | 8 | 210 | 175 | 8 | 19 | 374 | 374 | 374 | 18 | 114.7 | 84 | 419 | 113 | 45 | 341 | RC4 | 45 | 362 | 362 | 357 |
DIN | 單位：mm | |||||||||||||||||||||||||||
口徑 | D1 | H | H1 | A | S1 | S2 | S3 | 法蘭式 | 插口式 | 螺紋式 | ||||||||||||||||||
mm | inch | JIS10K | L | t | PVC，C-PVC | PP | d2 | l | L | |||||||||||||||||||
D | C | n | h | C-PVC | PP | PVDF | d1 | l | L | d1 | l | L | PVC C-PVC | PP | PVDF | |||||||||||||
PP | PVDF | |||||||||||||||||||||||||||
15 | 1/2 | 48 | 51.5 | 29 | 92 | 19 | 7.3 | 11 | 95 | 65 | 4 | 14 | 130 | 130 | 130 | 12 | 20 | 16 | 102 | 19.5 | 14.5 | 99 | 113 | RC1/2 | 15 | 102 | 100 | 100 |
20 | 3/4 | 60 | 59.5 | 35 | 100 | 19 | 7.3 | 11 | 105 | 75 | 4 | 14 | 150 | 150 | 150 | 14 | 25 | 19 | 120 | 24.5 | 16 | 113 | 123 | RC3/4 | 17 | 120 | 119 | 119 |
25 | 1 | 70 | 68 | 39 | 110 | 19 | 7.3 | 11 | 115 | 85 | 4 | 14 | 160 | 160 | 160 | 14 | 32 | 22 | 131 | 31.5 | 18 | 123 | 139 | RC1 | 20 | 131 | 130 | 130 |
32 | 11/4 | 82 | 80.5 | 47 | 121 | 30 | 9 | 15 | 140 | 100 | 4 | 18 | 180 | 180 | 180 | 16 | 40 | 26 | 150 | 39.45 | 20.5 | 139 | 139 | RC11/4 | 22 | 150 | 146 | 146 |
40 | 11/2 | 100 | 89 | 55 | 131 | 30 | 9 | 15 | 150 | 110 | 4 | 18 | 200 | 200 | 200 | 16 | 50 | 31 | 163 | 49.45 | 23.5 | 149 | 149 | RC11/2 | 25 | 163 | 160 | 160 |
50 | 2 | 126 | 102.5 | 66 | 159 | 30 | 9 | 15 | 165 | 125 | 4 | 18 | 230 | 230 | 230 | 16 | 63 | 38 | 197 | 62.5 | 27.5 | 176 | 176 | RC2 | 28 | 197 | 194 | 194 |
65 | 21/2 | 133 | 126 | 72 | 200 | 48 | 9 | 6 | 185 | 145 | 4 | 18 | 288 | 288 | 287 | 18 | 75 | 44 | 233 | 74.25 | 31 | 205 | 204 | RC21/2 | 32 | 215 | 213 | 212 |
80 | 3 | 152 | 140 | 85 | 240 | 55 | 11 | 7 | 200 | 160 | 8 | 18 | 312 | 311 | 308 | 21 | 90 | 51 | 284 | 89.2 | 35.5 | 252 | 249 | RC3 | 35 | 265 | 264 | 261 |
100 | 4 | 210 | 178 | 110 | 300 | 65 | 11 | 8 | 220 | 180 | 8 | 18 | 252 | 352 | 347 | 18 | 110 | 61 | 351 | 109.05 | 41.5 | 312 | 307 | RC4 | 45 | 340 | 340 | 335 |
材質和工作溫度
閥體材質 | 工作溫度℃ | 最大工作壓力 MPa｛kgf/cm2｝〔PSI〕 | 連接方式 | ||
法蘭式 | 插口式 | 螺紋式 | |||
PVC | 0～60 | 1.6｛16.3｝〔230〕 | ○ | ○ | ○ |
C-PVC | 0～90 | 1.6｛16.3｝〔230〕 | ○ | ○ | ○ |
PP | -20～90 | 1.0｛10.2｝〔150〕 | ○ | ○ | ○ |
PVDF | -20～100 | 1.6｛16.3｝〔230〕 | ○ | ○ | ○ |

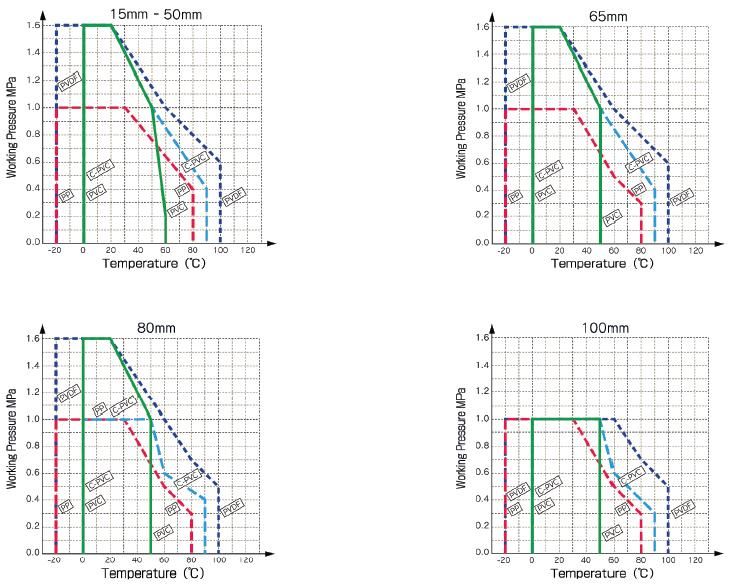

工作壓力與適用溫度
