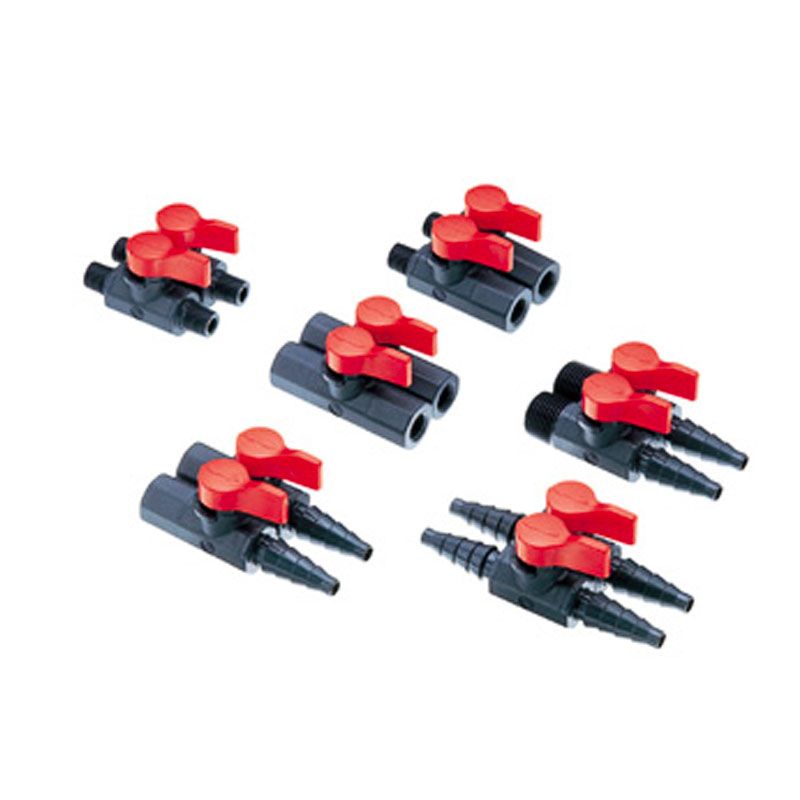

部件名稱材質表
NO. | 部件名稱 | 材質 |
1 | 閥體 | PVC |
2 | 閥球閥桿 | |
3 | 連接口 | |
4 | 閥桿固件 | |
5 | 密封墊 | EPDM、PTFE |
6 | 密封圈 | EPDM |
7 | 手柄 | ABS |

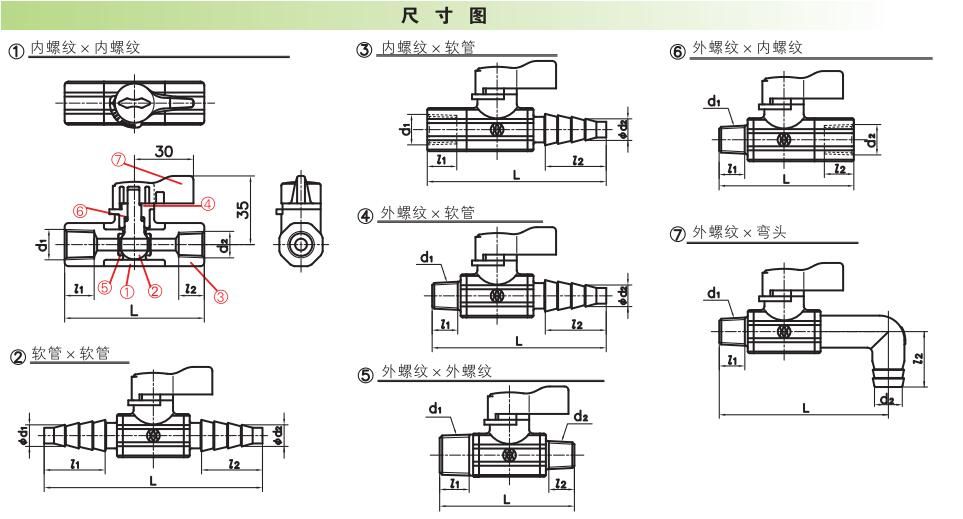

尺寸表
JIS | 單位：mm | |||||
d1 | d2 | l1 | l 2 | L | ||
內螺紋×內螺紋 | RC1/4 | RC1/4 | 15 | 15 | 71 | |
RC3/8 | RC1/4 | 15 | 15 | 71 | ||
RC3/8 | RC3/8 | 15 | 15 | 71 | ||
軟管×軟管 | 10 | 10 | 30.5 | 30.5 | 111 | |
內螺紋×軟管 | RC1/4 | 10 | 15 | 30.5 | 91 | |
RC3/8 | 10 | 15 | 30.5 | 91 | ||
外螺紋×軟管 | RC1/4 | 10 | 13 | 30.5 | 88.5 | |
RC1/2 | 10 | 15 | 30.5 | 91 | ||
外螺紋×外螺紋 | RC1/4 | RC1/4 | 13 | 13 | 66 | |
RC1/2 | RC1/4 | 15 | 13 | 68.5 | ||
RC1/2 | RC1/2 | 15 | 15 | 71 | ||
外螺紋×內螺紋 | RC1/4 | RC1/4 | 13 | 15 | 68.5 | |
RC1/4 | RC3/8 | 13 | 15 | 68.5 | ||
RC1/2 | RC1/4 | 15 | 15 | 71 | ||
RC1/2 | RC3/8 | 15 | 15 | 71 | ||
外螺紋×彎管 | RC1/2 | φ16 | 15 | 32 | 93 | |
DIN | 單位：mm | |||||
d1 | d2 | l1 | l 2 | L | ||
內螺紋×內螺紋 | RC1/4 | RC1/4 | 15 | 15 | 71 | |
RC3/8 | RC1/4 | 15 | 15 | 71 | ||
RC3/8 | RC3/8 | 15 | 15 | 71 | ||
軟管×軟管 | 10 | 10 | 30.5 | 30.5 | 111 | |
內螺紋×軟管 | RC1/4 | 10 | 15 | 30.5 | 91 | |
RC3/8 | 10 | 15 | 30.5 | 91 | ||
外螺紋×軟管 | RC1/4 | 10 | 13 | 30.5 | 88.5 | |
RC1/2 | 10 | 15 | 30.5 | 91 | ||
外螺紋×外螺紋 | RC1/4 | RC1/4 | 13 | 13 | 66 | |
RC1/2 | RC1/4 | 15 | 13 | 68.5 | ||
RC1/2 | RC1/2 | 15 | 15 | 71 | ||
外螺紋×內螺紋 | RC1/4 | RC1/4 | 13 | 15 | 68.5 | |
RC1/4 | RC3/8 | 13 | 15 | 68.5 | ||
RC1/2 | RC1/4 | 15 | 15 | 71 | ||
RC1/2 | RC3/8 | 15 | 15 | 71 | ||
注：另有ANSI規(guī)格可選
材質和工作溫度
閥體材質 | PVC |
工作溫度 | 0～50℃ |
最大工作壓力 | 1.0 MPa｛10.2kgf/cm2｝〔150PSI〕 |
連接方式 | 軟管，外螺紋，內螺紋 |
口徑 | 軟管：12～15mm，外螺紋：1/4,1/2。內螺紋：1/4，3/8 |

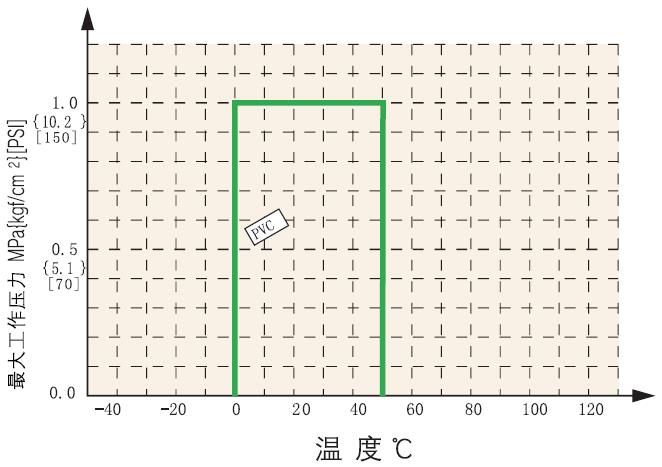

工作壓力與適用溫度
