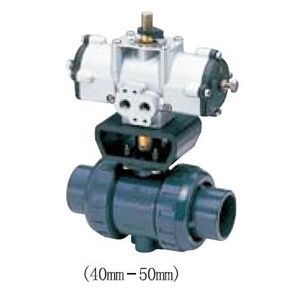

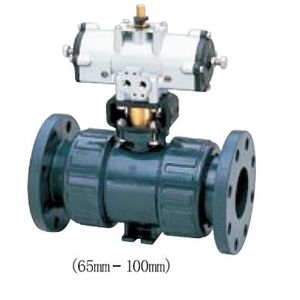

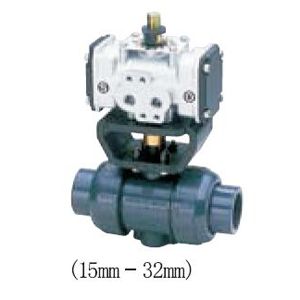

● 采用節省配管空間的橫向設計
● 氣開、氣閉式的彈簧組件可自由拆卸，便于雙動，單動間轉換
● 各種配件安裝簡單，可隨時安裝（定位器除外）
● 附帶能在全開/全閉狀態下能夠調節正負5°的限位器

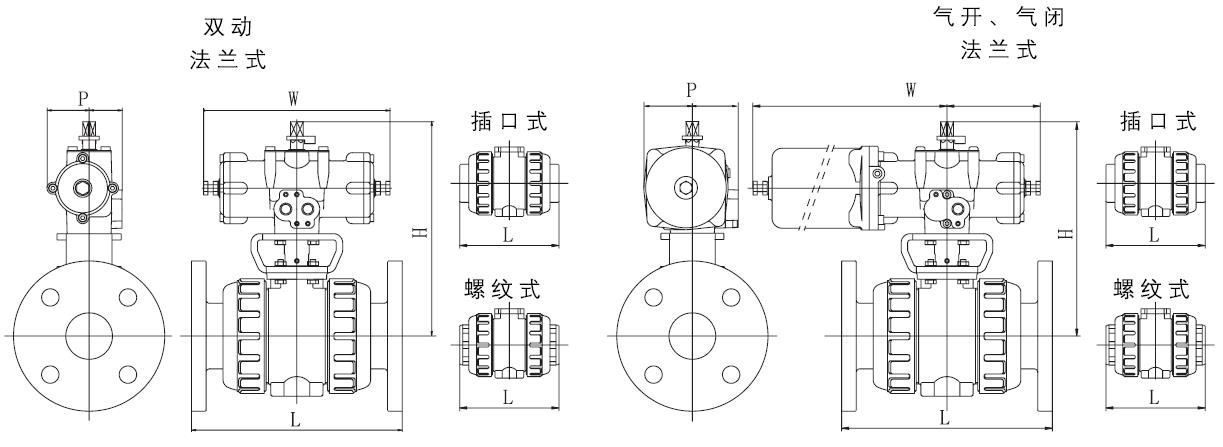

JIS/DIN 單位：mm | ||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
法蘭式 | L | PVC C-PVC | JIS | 143 | 172 | 187 | 190 | 212 | 234 | 261 | 306 | 374 |
DIN | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 312 | 352 | |||
PP | JIS | 143 | 172 | 187 | 190 | 212 | 230 | 257 | 305 | 374 | ||
DIN | 130 | 150 | 160 | 180 | 200 | 234 | 288 | 311 | 352 | |||
PVDF | JIS | 143 | 172 | 187 | 190 | 212 | 234 | 256 | 302 | 369 | ||
DIN | 130 | 150 | 160 | 180 | 200 | 230 | 287 | 308 | 347 | |||
插口式 | PVC C-PVC | JIS | 108 | 128 | 145 | 162 | 189 | 220 | 273 | 316 | 419 | |
DIN | 102 | 120 | 131 | 150 | 163 | 197 | 233 | 284 | 351 | |||
PP | JIS | 108 | 126 | 141 | - | 171 | 192 | 219 | 257 | 341 | ||
DIN | 99 | 114 | 123 | 139 | 148 | 176 | 205 | 252 | 312 | |||
PVDF | DIN | 99 | 114 | 123 | 139 | 148 | 176 | 204 | 249 | 307 | ||
螺紋式 | PVC C-PVC | JIS | 102 | 120 | 131 | 150 | 163 | 197 | 215 | 265 | 362 | |
DIN | 102 | 120 | 131 | 150 | 163 | 197 | 215 | 265 | 340 | |||
PP | JIS | 102 | 120 | 131 | 150 | 163 | 197 | 213 | 264 | 362 | ||
DIN | 102 | 120 | 131 | 150 | 163 | 197 | 213 | 264 | 340 | |||
PVDF | JIS | 102 | 120 | 131 | 150 | 163 | 197 | 212 | 261 | 357 | ||
DIN | 102 | 120 | 131 | 150 | 163 | 197 | 212 | 261 | 335 | |||
熔接式 | PP | JIS | 124 | 144 | 154 | 174 | 194 | 224 | 245 | 296 | 355 | |
PVDF | DIN | 124 | 144 | 154 | 174 | 194 | 224 | 245 | 293 | 350 | ||
通用 | H | 159.5 | 166 | 173 | 182 | 224 | 235.5 | 268 | 277 | 348 | ||
雙動 | W | 110 | 110 | 110 | 110 | 210 | 210 | 250 | 250 | 292 | ||
P | 57 | 57 | 57 | 57 | 82 | 82 | 95 | 95 | 116 | |||
氣開 氣閉 | W | 249 | 249 | 249 | 249 | 345 | 345 | 413 | 413 | 487 | ||
P | 92 | 92 | 92 | 92 | 103 | 103 | 119 | 119 | 141.5 | |||

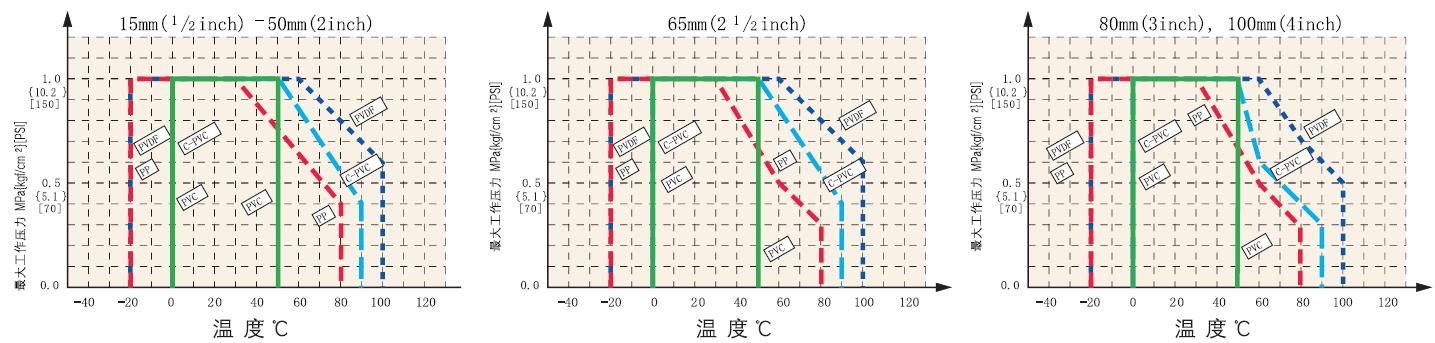

工作壓力與適用溫度
閥體材質 | PVC、C-PVC、PP、PVDF |
密封圈材質 | EPDM、FKM |
接口規格 | 插口式JIS、插口式ASTMCH80、插口式DIN 螺紋式RC、螺紋式NPT、螺紋式RP 法蘭式JIS10K、法蘭式ANSI CLASS150、法蘭式DIN PN10 |
驅動方式 | 雙動、氣開、氣閉 |
標準配置 | 開度調節限位器（±5°）、開度指示 |
配件 | 過濾減壓閥、電磁閥、限位開關、調速器、手動操作組件、※氣開式＆氣閉式、定位器、全開度調整組件 |
可選配件
組合序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
電磁閥※ | ○ | - | - | ○ | ○ | - | ○ | - | - |
過濾減壓閥 | - | - | - | ○ | - | - | ○ | - | ○ |
調速器 | ◎ | ○ | - | ◎ | ◎ | ○ | ◎ | - | - |
限位開關 | - | - | ○ | - | ○ | ○ | ○ | - | - |
定位器（電空、空空） | - | - | - | - | - | - | ○ | ○ |
執行器參數（雙動）
執行器參數(雙動) | ||||
口徑 | 15～32 (1/2～11/4) | 40～50 (11/2～11/4) | 65～80 (21/2～3) | 100 （4） |
執行器型號 | TA2A-0402D | TA2A-050D | TA2A-063D | TA2A-080D |
操作壓力范圍 MPa（kgf/cm2） | 0.4（4.1）～0.7（7.1） | |||
空氣消耗量/開閉 （操作壓力0.4MPa） | 0.5 | 0.9 | 1.7 | 3.2 |
供氣管口徑 | Rc 1/8 | Rc 1/4 | ||
執行器參數（氣開、氣閉）
執行器參數(雙動) | ||||
口徑 | 15～32 (1/2～11/4) | 40～50 (11/2～11/4) | 65～80 (21/2～3) | 100 （4） |
執行器型號 | TA2A-0402R | TA2A-050R | TA2A-063R | TA2A-080R |
操作壓力范圍 MPa（kgf/cm2） | 0.4（4.1）～0.7（7.1） | |||
空氣消耗量/開閉 （操作壓力0.4MPa） | 0.8 | 1.7 | 3.3 | 6.1 |
供氣管口徑 | Rc 1/4 | |||
