郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點

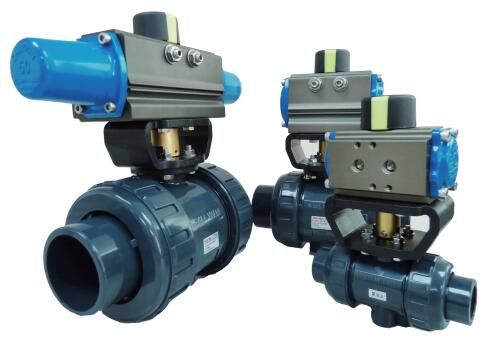

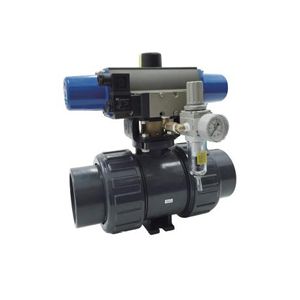

● 旭有機材自主開發的自動閥
● 采用雙活塞構造的氣動執行器，從而實現了緊湊小型化
● 在輸氣管部，采用（NAMUR）規格

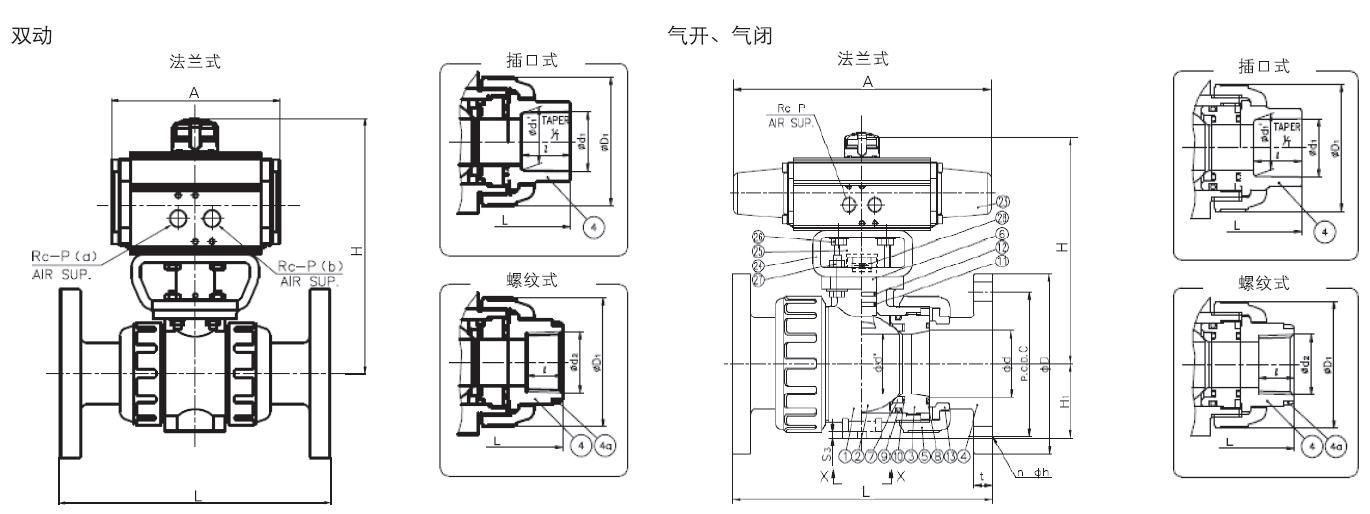

JIS/DIN 單位：mm | ||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
法蘭式 | L | PVC C-PVC | JIS | 143 | 172 | 187 | 190 | 212 | 234 | 261 | 306 | 374 |
DIN | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 312 | 352 | |||
PP | JIS | 143 | 172 | 187 | 190 | 212 | 230 | 257 | 305 | 374 | ||
DIN | 130 | 150 | 160 | 180 | 200 | 234 | 288 | 311 | 352 | |||
插口式 | PVC C-PVC | JIS | 109 | 128 | 145 | 162 | 189 | 220 | 273 | 316 | 419 | |
DIN | 102 | 119 | 131 | 150 | 164 | 197 | 233 | 284 | 351 | |||
PP | JIS | 108 | 126 | 141 | - | 171 | 192 | 219 | 257 | 341 | ||
DIN | 99 | 113 | 123 | 139 | 149 | 176 | 205 | 252 | 312 | |||
螺紋式 | PVC C-PVC | JIS | 102 | 120 | 131 | 150 | 163 | 197 | 215 | 265 | 362 | |
DIN | 102 | 120 | 131 | 150 | 163 | 197 | 215 | 265 | 340 | |||
PP | JIS | 102 | 119 | 130 | 146 | 160 | 194 | 213 | 264 | 362 | ||
DIN | 102 | 119 | 130 | 146 | 160 | 194 | 213 | 264 | 340 | |||
通用 | H | 147.5 | 154 | 161 | 186 | 194.5 | 206 | 223.5 | 249 | 287 | ||
雙動 | A | 97 | 97 | 97 | 118.5 | 118.5 | 162 | 162 | 202 | 202 | ||
氣開、氣閉 | A | 97 | 97 | 97 | 97 | 257 | 257 | 314 | 314 | 430 | ||

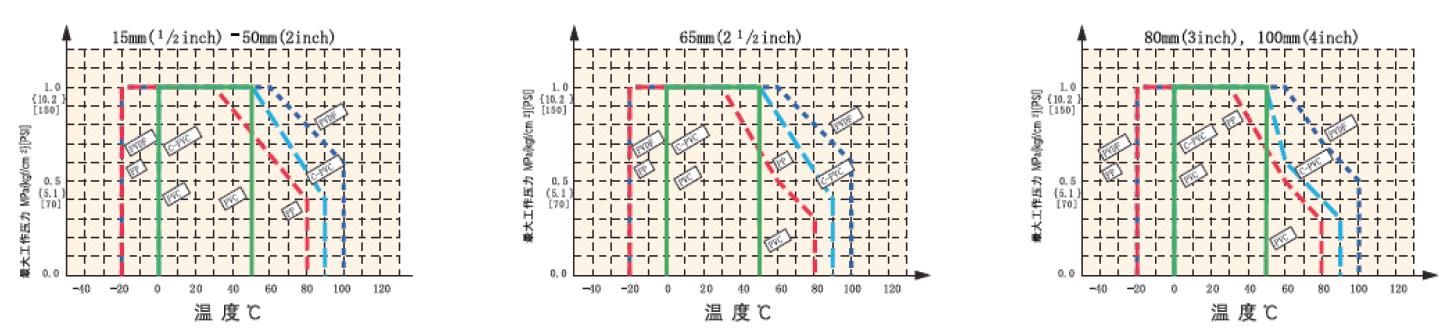

工作壓力與適用溫度
閥體材質 | PVC、C-PVC、PP |
密封圈材質 | EPDM、FKM |
接口規格 | 插口式、螺紋式、法蘭式（JIS1、ANSI、DIN） |
驅動方式 | 雙動、氣開、氣閉 |
標準配置 | 開度調節限位器（±5°）、開度指示 |
配件 | 過濾減壓閥、電磁閥、限位開關、調速器 |
執行器參數（雙動）
執行器參數(雙動) | ||||
口徑 | 15～25 (1/2～1) | 32～50 (11/4～2) | 65 (21/2) | 80～100 （3～4） |
執行器型號 | RD40 | RD50 | AD50 | AD65 |
操作壓力范圍 MPa（kgf/cm2） | 0.4（4.1）～0.7（7.1） | |||
供氣管口徑 | Rc 1/8 | Rc 1/4 | ||
執行器參數（氣開、氣閉）
執行器參數(雙動) | ||||
口徑 | 15～32 (1/2～11/4) | 40～50 (11/2～2) | 65～80 (21/2～3) | 100 （4） |
執行器型號 | RS40 | AS50 | AS50 | AS65 |
操作壓力范圍 MPa（kgf/cm2） | 0.4（4.1）～0.7（7.1） | |||
供氣管口徑 | Rc 1/8 | Rc 1/4 | ||
