CEPEX球閥標準型系列（塑料）

特點

● 防阻塞系統避免球閥阻塞。

● 100%工廠檢測。

● 壓力損失小。

● 低扭矩。

● 耐多種無機化學品腐蝕。

● 優異的流動特性。

● 螺紋密封支撐，上游維護無需清空系統。手柄可以做為開關支撐的工具，方便調節密封支撐及扭矩。

● 尺寸從D16-D125（?"-4")。

● 適用標準：公制，美標，英標，日標。

● 螺紋形式：BSP（英國標準）管螺紋和NPT（美標）錐形螺紋。

● 食品級EPDM或FPM O型圈。

● 球座密封HDPE或PTFE。

外形尺寸圖

UP. 60ST. SF5

● PVC-U本體

● 承插粘接

● 公制系統

● 球座密封HDPE

● O型圈EPDM

● 藍點標識

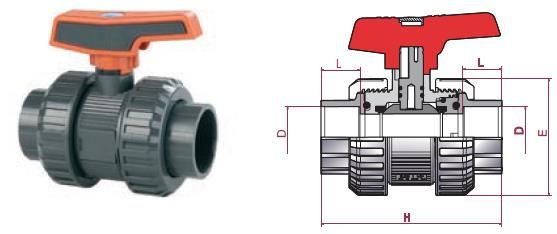

C標準球閥-1

D	CODE	REF.	DN	PN	L	H	E
16	36500	60 60 016	15	16	13	87	50
20	36501	60 60 020	15	16	16	87	50
25	36502	60 60 025	20	16	19	101	61
32	36503	60 60 032	25	16	22	122	70
40	36504	60 60 040	32	16	26	135	81
50	36505	60 60 050	40	16	31	149	96
63	36506	60 60 063	50	16	38	174	118
75	36507	60 60 075	65	10	44	216	146
90	36508	60 60 090	80	10	51	256	176
110	36509	60 60 111	100	10	63	359	228

UP. 60ST. FT5

● PVC-U本體

● BSP內螺紋

● 球座密封HDPE

● O型圈EPDM

● 藍點標識

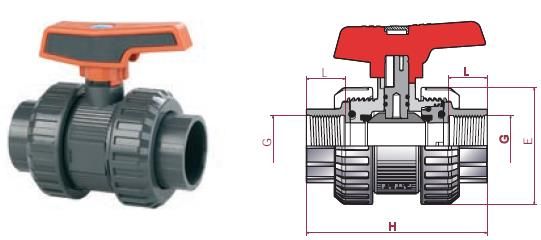

C標準球閥-2

G	CODE	REF.	DN	PN	L	H	E
3/8"	36510	60 60 616	15	16	13	87	50
1/2"	36511	60 60 620	15	16	16	87	50
3/4"	36512	60 60 625	20	16	19	101	61
1"	36513	60 60 632	25	16	22	122	70
1¹/₄"	36514	60 60 640	32	16	26	135	81
1¹/₂"	36515	60 60 650	40	16	31	149	96
2"	36516	60 60 663	50	16	38	174	118
2¹/₂"	36517	60 60 675	65	10	44	216	146
3"	36518	60 60 690	80	10	51	269	176
4"	36519	60 60 711	100	10	63	359	228

UP. 61ST. SF6

● PVC-U本體

● 承插粘接

● 公制系統

● 球座密封PTFE

● O型圈食品級EPDM

● 黑點標識

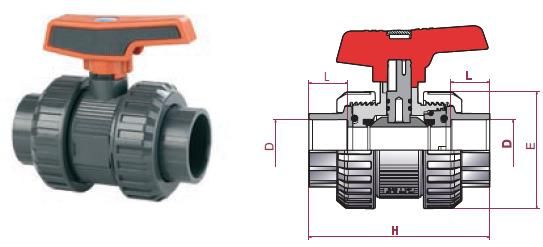

C標準球閥-3

D	CODE	REF.	DN	PN	L	H	E
16	41866	60 61 016	15	16	13	87	50
20	37039	60 61 020	15	16	16	87	50
25	37040	60 61 025	20	16	19	101	61
32	37041	60 61 032	25	16	22	122	70
40	37042	60 61 040	32	16	26	135	81
50	37043	60 61 050	40	16	31	149	101
63	37044	60 61 063	50	16	38	174	118
75	37045	60 61 075	65	10	44	216	146
90	41867	60 61 090	80	10	51	269	176
110	41868	60 61 111	100	10	63	359	228

UP. 60ST. FT5

● PVC-U本體

● BSP內螺紋

● 球座密封HDPE

● O型圈食品級EPDM

● 藍點標識

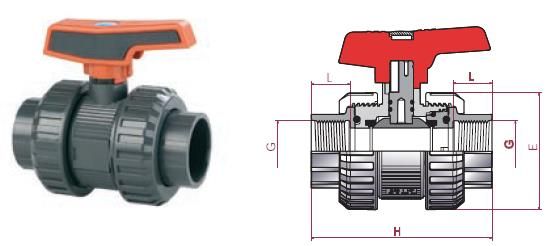

C標準球閥-4

G	CODE	REF.	DN	PN	L	H	E
3/8"	41869	60 61 616	15	16	13	87	50
1/2"	37047	60 61 620	15	16	16	87	50
3/4"	37048	60 61 625	20	16	19	101	61
1"	37049	60 61 632	25	16	22	122	70
1¹/₄"	37050	60 61 640	32	16	26	135	81
1¹/₂"	37051	60 61 650	40	16	31	149	96
2"	37052	60 61 663	50	16	38	174	118
2¹/₂"	37053	60 61 675	65	10	44	216	146
3"	41870	60 61 690	80	10	51	256	176
4"	41871	60 61 711	100	10	63	359	228

參數與配置

C標準球閥-5

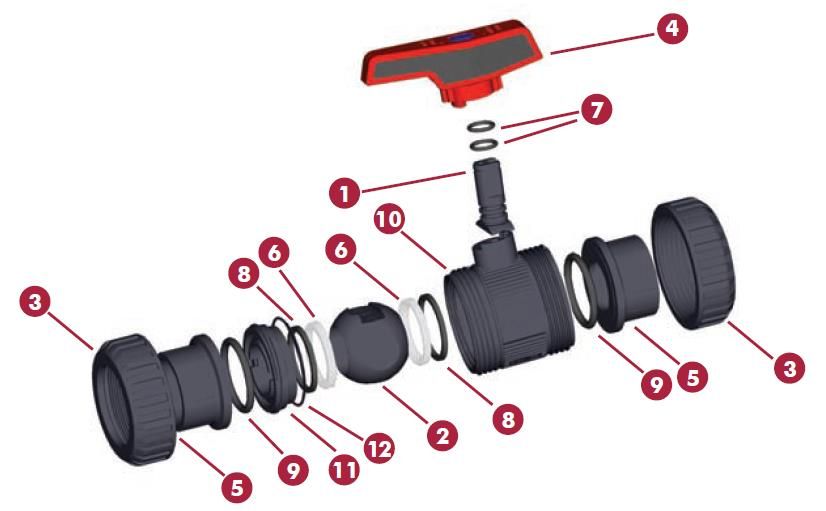

FIG.	Parts/部件	Material/材質
1	Shaft/軸	PVC-U
2	Ball/球	PVC-U
3	Union nut/活接螺母	PVC-U
4	Handle/手柄	PP+TPE
5	End connector/末端適配器	PVC-U
6	Ball seat/閥座密封	HDPE/Teflon
7	Shaft o-ring/軸密封	EPDM/FPM
8	Dampener seal/緩沖密封	EPDM/FPM
9	End connector/末端連接器O型圈	EPDM/FPM
10	Body/本體	PVC-U
11	Seal-carrier/密封支撐	PVC-U
12	Body o-ring/本體密封	食品級EPDM/FPM

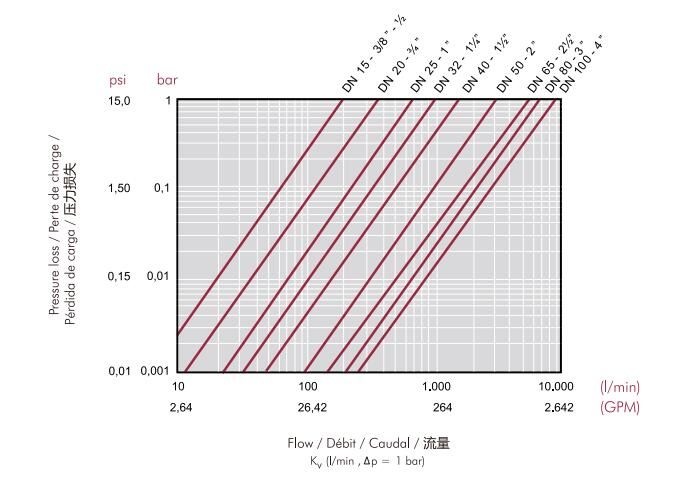

壓力損失表

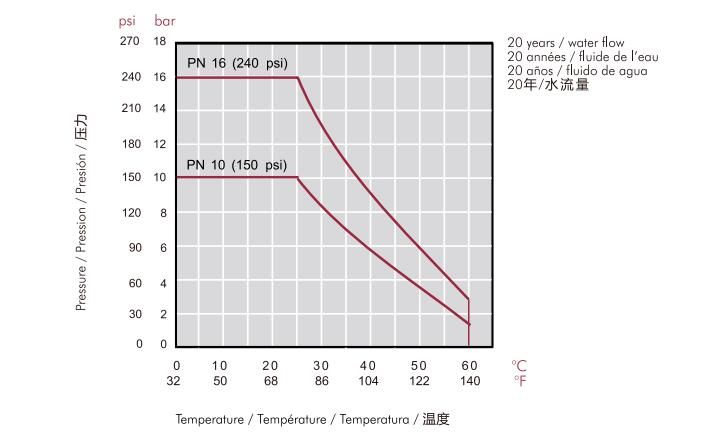

壓力/溫度表

流量相關系數

D	16-³/₈"	20-¹/₂"	25-³/₄"	32-1"	40-¹/₄"	50-1¹/₂"	63-2"	75-2¹/₂"	90-3"	110-4"
DN	10	15	20	25	32	40	50	65	80	100
KV₁₀₀	102	102	260	451	1627	2902	3475	4167	6300	6800
Cv	7.14	7.14	18.21	31.58	113.94	203.22	243.35	291.81	441.18	476.19

Cv=Kv₁₀₀/14.28，Kv₁₀₀（l/min，△P=1bar），Cv（GPM，△P=1psi）

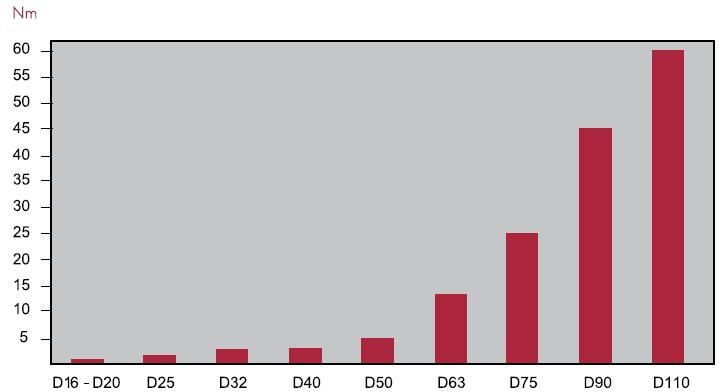

力矩圖

安裝指導

承插粘接或牙口式活接

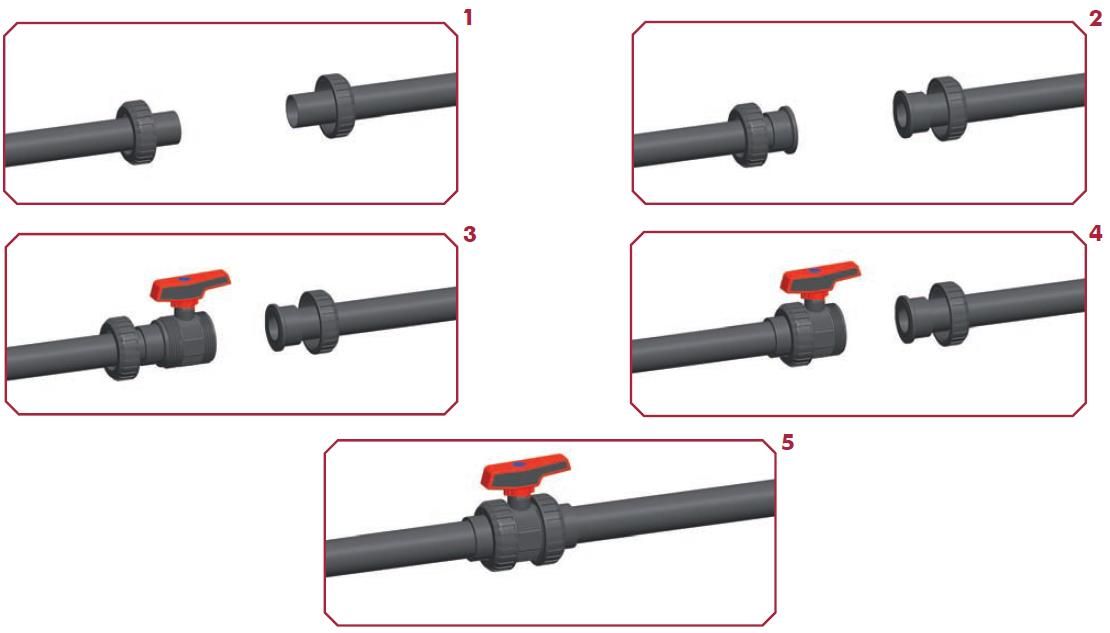

松開閥門閥帽（3）將它及閥端（5）從閥體分開。將直管從閥帽穿過的，并將軸襯覆在直管底端。插管式活接頭需用PVC-U或PVC-C粘合劑固定到直管上，每條至少在晾干1小時后才能使用。若是牙口式活接頭，需在外牙上包裹PTFE膠帶。然而可以通過手?jǐn)Q緊閥帽將直管連接到閥門上了。

調整和維護閥門

在循環系統沒有壓力，閥門關緊的情況下，方可以進行閥門任意部件的維護。

下面步驟可在維持系統壓力的情況進行。

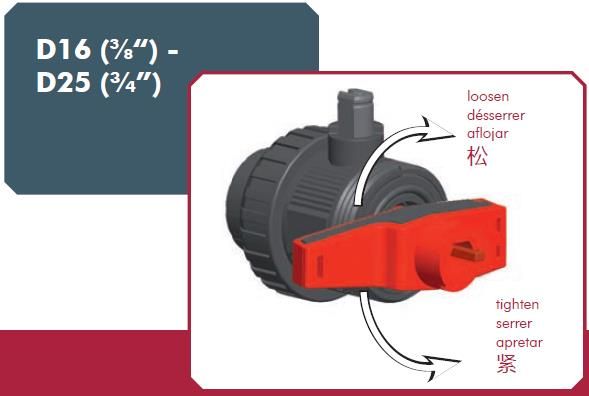

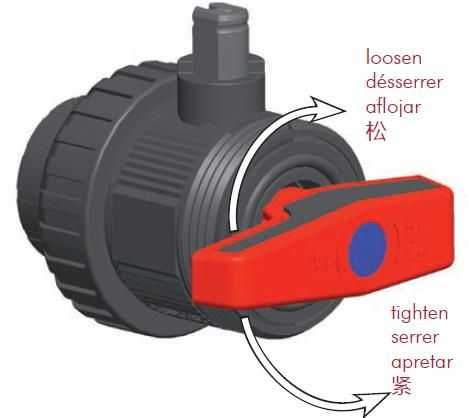

閥門是經過工廠調試可保證長時間的正常運轉。但是，如果需要可用手柄(4)重新調節球體上的箝力。要想進行這項操作，首先需要松開兩個閥帽，移去閥門。將手柄(4)插入支撐(11)的槽內，將調節器順時針?biāo)砷_密封或是逆時針緊閉密封。

更換閥門的任一部件是很容易做的。首先，使用調節器將活支撐(11)順時針?biāo)砷_，此時任何的閥體密封(689)或球體(2)可被更換。如需要更換軸芯⑴和軸芯密封⑺，那么得將球體拆下，同時也需要松開在手柄中央“向下按”標志下的螺絲來拆下手柄。這樣向下按即可松開軸芯。注意過分?jǐn)Q緊密封會增加閥門的操作扭力，可能導致機動裝置出現問題。

在安裝閥門的時候,用凡士林或硅樹脂潤滑密封圈。勿用油脂或礦物油。

C標準球閥-8 C標準球閥-9

型號說明

產品編碼見尺寸表內CODE項
售后服務

售后服務電話：0411-84390345

售后服務郵箱：dlds@dldongsheng.com
