郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 在有殘存顆粒時仍然可以零泄漏關閉
● 閥體承擔內置驅動裝置的功能
● 無間隙和死角妨礙閥門操作
● 全通徑、加厚或錐形的套管型式
● 設計簡單，不受惡劣外部環境的影響
● 任何時候都沒有密封件需更換或維護
由紅閥發明并推出氣動A型管夾閥為流體控制問題提供了一個獨特且性價比高的解決方案。在全球范圍內，正在使用的紅閥A型管夾閥數量超過了其它任何管夾閥，其秘密在于橡膠套管-管夾閥的唯一過流零件。

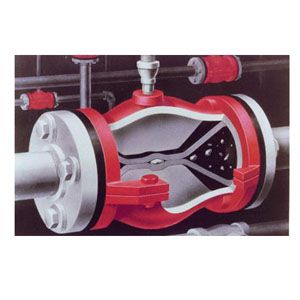

閥門的驅動或夾緊動作，由作用在套管上的帶壓空氣或液體完成。閥體作為一個內置的驅動裝置，省去了昂貴的氣動/液動/電動執行器。通過控制閥體和套管間的環形空間里的空氣壓力，我們可以開關或調節閥門。氣源壓力大約高于管線壓力35psi，就可以使閥門關閉。
套管的彈性允許閥門在有殘存顆粒時零泄漏關閉，避免了損壞閥門，密封區域相當于50%的閥門長度。沒有閥座、密封填料需要更換，沒有間隙和死角會滯留妨礙閥門操作的碎塊。A型管夾閥的抗磨損能力是無與倫比的，當閥門全開時，它就象管線中的一段管子一樣。A型管夾閥用于不易到達的位置或環境惡劣中，因為閥門沒有外部聯結、手柄、活塞或旋轉部件，從而不會因此帶來故障停機。

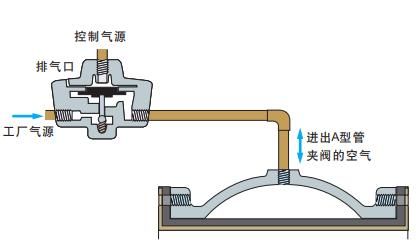

控制
使用一個升壓器或比例繼電器來調節A型管夾閥的空氣壓力，可以完成調流控制。通過改變比例繼電器的信號氣壓也可調節A型管夾閥。
A型管夾閥的加厚套管
針對高磨損工況設計，用于磨蝕性泥漿時，A型加厚套管管夾閥的使用壽命甚至優于斯太萊硬質合金V型球閥和其它金屬密封閥門。為了補償額外的套管厚度帶來的流道縮小，閥體規格必須增大至下一個口徑。
A型錐形套管管夾閥
A型錐形套管管夾閥專為節流控制應用而設計，通過縮小套管中央的流道直徑，閥門的Cv 值可以滿足任何要求，為了提高耐磨能力，流道下游，套管的后半部分，流道都是縮小的。而且，壓力恢復發生在閥門的下游，氣蝕也被降至最低。

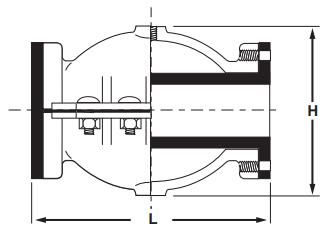

A型-全通徑套管
閥門規格 SIZE | 結構長度 L | 高度 H | 工作壓力 psi | 重量（鑄鐵） lbs | 風量 ft2 | 進氣口規格 NPT |
1/2" | 3" | 3-1/2" | 150 | 5 | 0.002 | 1/4" |
3/4" | 4" | 3-3/4" | 150 | 7 | 0.002 | 1/4" |
1" | 5" | 4-1/4" | 150 | 9 | 0.002 | 1/4" |
1-1/2" | 7" | 5" | 150 | 17 | 0.007 | 1/4" |
2" | 9" | 6-1/2" | 150 | 32 | 0.016 | 1/4" |
2-1/2" | 10" | 7" | 150 | 40 | 0.028 | 1/4" |
3" | 12" | 8" | 150 | 55 | 0.049 | 1/4" |
4" | 12-1/2" | 10-5/8" | 150 | 85 | 0.091 | 1/4" |
5" | 16-1/2" | 11-1/2" | 150 | 119 | 0.187 | 1/4" |
6" | 20" | 13" | 150 | 166 | 0.327 | 1/4" |
8" | 22" | 16-1/4" | 125 | 235 | 0.640 | 1/4" |
10" | 24" | 21" | 100 | 425 | 1.09 | 1/4" |
12" | 26" | 24" | 100 | 640 | 1.70 | 1/4" |
14" | 30" | 22" | 75 | 780 | 2.39 | 1/4" |
16" | 34" | 29-1/2" | 75 | 910 | 3.59 | 1/4" |
18" | 39" | 30-1'2" | 50 | 1275 | 5.27 | 3/4" |
*20"×24" | 43" | 31" | 50 | 1704 | 7.25 | 1" |
*24"×28" | 51" | 38-1/2" | 50 | 2100 | 12.5 | 1" |
*閥門采用加大法蘭。
**可提供其它流道口徑-請咨詢工廠。

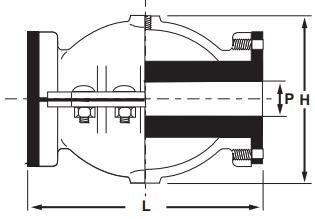

A型-加厚套管
閥門規格 SIZE | 流道口徑 P | 結構長度 L | 高度 H | 工作壓力 psi | 重量（鑄鐵） lbs | 進氣口規格 NPT |
1" | 1/2" | 5" | 4-1/4" | 150 | 11 | 1/4" |
2" | 1" | 9" | 6-1/2" | 150 | 33 | 1/4" |
2-1/2" | 1-1/2" | 10" | 7" | 150 | 42 | 1/4" |
3" | 2" | 12" | 8" | 150 | 57 | 1/4" |
4" | 2-1/2" | 12-1/2" | 10-5/8" | 150 | 88 | 1/4" |
4" | 3" | 12-1/2" | 10-5/8" | 150 | 88 | 1/4" |
5" | 4" | 16-1/2" | 11-1/2" | 150 | 123 | 1/4" |
6" | 5" | 20" | 13" | 150 | 171 | 1/4" |
8" | 6" | 22" | 16-1/4" | 125 | 239 | 1/4" |
10" | 8" | 24" | 21" | 100 | 432 | 1/4" |
12" | 10" | 26" | 24" | 100 | 648 | 1/4" |
14" | 12" | 30" | 22" | 75 | 826 | 1/4" |
16" | 14" | 34" | 29-1/2" | 75 | 970 | 1/4" |
18" | 16" | 39" | 30-1'2" | 50 | 1343 | 3/4" |
*20"×24" | 18" | 43" | 31" | 50 | 1800 | 1" |
*24"×28" | 20" | 51" | 38-1/2" | 50 | 2365 | 1" |
*閥門采用加大法蘭。
**可提供其它流道口徑-請咨詢工廠。

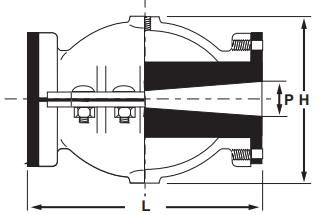

A型-錐形套管
閥門規格 SIZE | 可選用的流道口徑 P | 結構長度 L | 高度 H | 工作壓力 psi | 重量（鑄鐵） lbs | 進氣口規格 NPT |
1" | 1/4",1/2",3/4" | 5" | 4-1/4" | 150 | 9 | 1/4" |
1-1/2" | 3/4",1",1-1/4" | 7" | 5" | 150 | 17 | 1/4" |
2" | 3/4",1",1-1/2" | 9" | 6-1/2" | 150 | 32 | 1/4" |
2-1/2" | 1",1-1/2",2" | 10" | 7" | 150 | 40 | 1/4" |
3" | 1-1/2",2",2-1/2" | 12" | 8" | 150 | 55 | 1/4" |
4" | 2",2-1/2",3" | 12-1/2" | 10-5/8" | 150 | 85 | 1/4" |
5" | 2-1/2",3",4" | 16-1/2" | 11-1/2" | 150 | 119 | 1/4" |
6" | 3",4",5" | 20" | 13" | 150 | 166 | 1/4" |
8" | 4",5",6" | 22" | 16-1/4" | 125 | 235 | 1/4" |
10" | 5",6",8" | 24" | 21" | 100 | 425 | 1/4" |
12" | 6",8",10" | 26" | 24" | 100 | 640 | 1/4" |
14" | 8",10",12" | 30" | 22" | 75 | 810 | 1/4" |
16" | 10",12",14" | 34" | 29-1/2" | 75 | 940 | 1/4" |
18" | 12",14",16" | 39" | 30-1'2" | 50 | 1321 | 3/4" |
*20"×24" | 14",16"18" | 43" | 31" | 50 | 1770 | 1" |
*24"×28" | 16",18",20" | 51" | 38-1/2" | 50 | 2277 | 1" |
*閥門采用加大法蘭。
**可提供其它流道口徑-請咨詢工廠。
結構材料
● 閥體：鑄鐵或鋁
● 套管：天然橡膠、氯丁橡膠、海帕倫、氯丁基橡膠、丁腈橡膠、三元乙丙橡膠和氟橡膠。
● 法蘭：ANSI 125/150，250/300磅級
套管
是任何管夾閥最重要的零件，是管夾閥的 心”，提供抗腐蝕、抗磨損和承壓能力。管夾閥的質量取決于套管的質量。
從1953年開始，美國紅閥公司就一直制造管夾閥套管，紅閥的套管只采用世界級供應商的最好材料，如杜邦(DuPont)、費爾斯通(Firestone)和固特異(Goodyear)。紅閥把最好的橡膠合成技術和合成纖維技術完美結合，向客戶提供零故障、 高耐磨性的管夾閥套管，性能和壽命都優于其它設計，紅閥從不使用回收和再生材料。
紅閥的管夾閥專門設計成低維護閥門，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管，套管是管夾閥唯一需要更換的零件，一旦更換了套管，閥門就像新閥門一樣。紅閥管夾閥很少需要其它零件庫存。
管夾閥比傳統合金閥門的壽命更長
當磨損性顆粒撞擊到傳統金屬閥門的堅硬內表面時，撞擊所產生的能量被金屬表面完全吸收，因而過早地磨損了閥座、流道中的凸起部分、旋轉的閥板、旋塞和球體。另外，這些磨損性的顆粒聚集在球體和旋塞上，會劃傷密封表面并引起泄漏。
當磨損性的顆粒撞擊到合成橡膠表面時，撞擊先被吸收，然后傳回到顆粒。彈性和韌性非常好的合成橡膠套管磨損的速度遠小于陶瓷或金屬合金閥門。 管夾閥是全通徑的，沒有間隙、緊固件或閥座影響閥門操作。
套管型式選擇
標準套管，由紅閥制造，是非常特殊的部件。紅閥極其重視為客戶的需求匹配最適合的橡膠材料、額定壓力以及溫度界限。 這就保證了套管使用壽命長、免維護。全 通徑的標準套管具有連續的流態，就象一段管道，在節流時，也可以保持介質不紊流。
錐形套管，紅閥的專利，是為控制應用而設計的。錐形套管采用20:1的錐度、0.89的壓力恢復系數以及錐形套管下游端額外加厚的橡膠，從而提高了整個套管的使用壽命。
、
加厚套管是專門為磨損性極強的介質而設計的，加厚套管的橡膠厚度是標準套管的三倍。如使用加厚套管，由于套管厚度增加，在選型時，必須采用大一個規格的閥門口徑，以保證閥門全通徑。
