郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● D50（1?")。
● 流體可以90度流出或直接流出。
● 球為T型，有以下選擇三通閥，流量最大兩通90度出口，第三出口關閉。
● 4個球座密封保證球位于中心。
● 手柄能安裝在合適的位置。
● 材質PVC-U。
● 適用標準：公制，美標。
● O型圈EPDM。
● 球座密封HDPE。

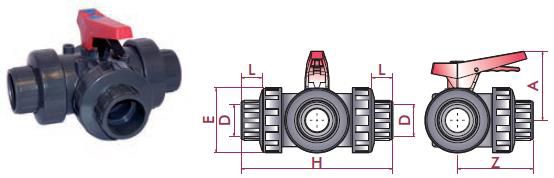

UP.74.SF1三通球閥
● PVC-U本體
● 承插粘接
● 公制系列
● 閥座密封HDPE
● O型圈EPDM
D | 編碼 | PEF. | DN | PN | L | H | E | A | Z |
50 | 20168 | 05 74 050 | 40 | 10 | 32 | 240 | 104 | 108 | 120 |

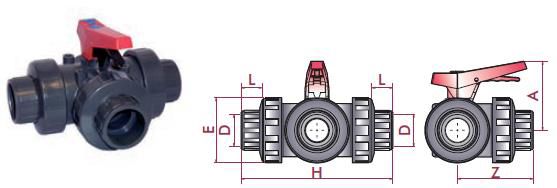

UP.74.FT1 三通球閥
● PVC-U本體
● BSP內螺紋
● 閥座密封HDPE
● O型圈EPDM
G | 編碼 | PEF. | DN | PN | L | H | E | A | Z |
11/2 | 20170 | 05 74 650 | 40 | 10 | 32 | 240 | 104 | 108 | 120 |

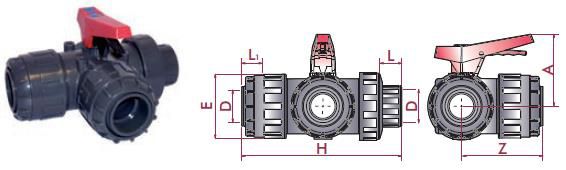

UP.74.OSF1 三通球閥帶自調整活接（2個自調整活接)
● 最大誤差±4o
● PVC-U本體
● 承插粘接
● 公制系列
● 閥座密封HDPE
● O型圈EPDM
D | 編碼 | PEF. | DN | PN | L | L1 | H | E | A | Z |
50 | 20169 | 05 74 250 | 40 | 10 | 32 | 32 | 249 | 97 | 108 | 135 |

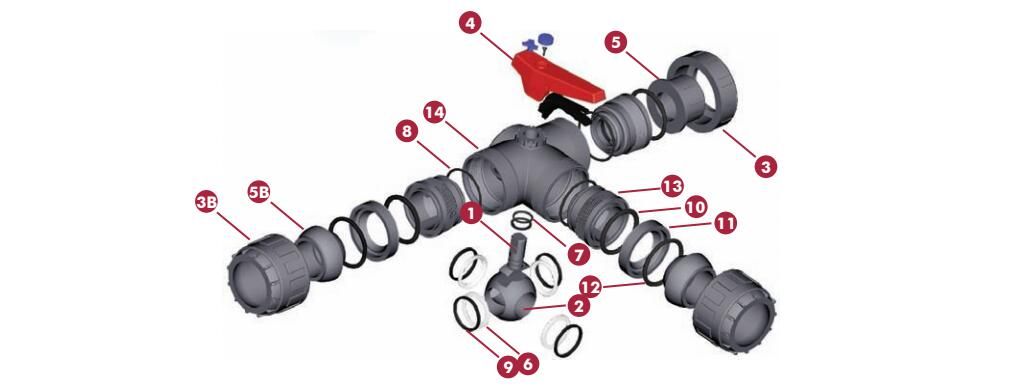

FIG. | Parts | 部件 | Material材質 |
1 | Shaft | 軸 | PVC-U |
2 | Ball | 球 | PVC-U |
3 | Union nut | 活接螺母 | PVC-U |
3B | Self-align union nut | 自調整活接螺母 | PVC-U |
4 | Handle | 手柄 | PP |
5 | End connector | 閥端 | PVC-U |
5B | Self-align end connector | 自調整閥端 | PVC-U |
6 | Ball seat | 球座密封 | HDPE |
7 | Stem O-ring | 閥桿密封圈 | EPDM |
8 | Body O-ring | 本體密封圈 | EPDM |
9 | Dampener seal | 緩沖密封 | EPDM |
10 | End connector O-ring | 閥端密封 | EPDM |
11 | Ball-and-socket joint | 球和閥端連接器 | PVC-U |
12 | Ball-and-socket joint O-ring | 球和閥端連接器O型圈 | PE |
13 | Seal-carrier | 密封支撐 | PVC-U |
14 | Body | 本體 | PVC-U |

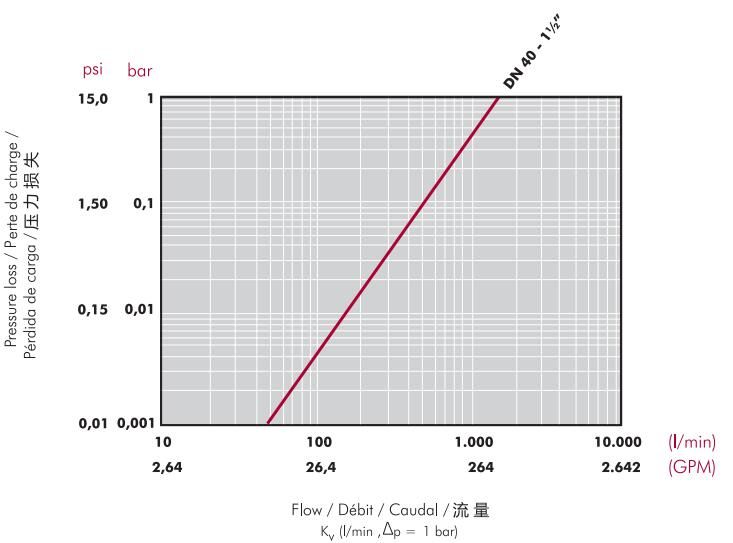

壓力損失圖

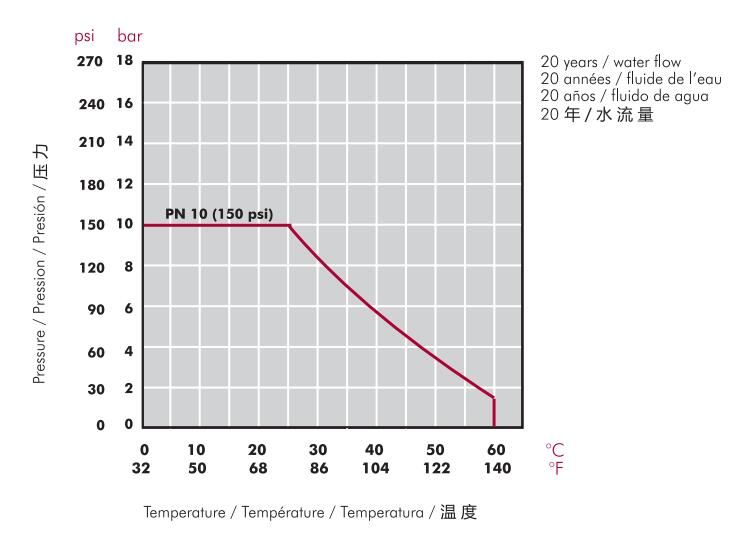

壓力/溫度圖

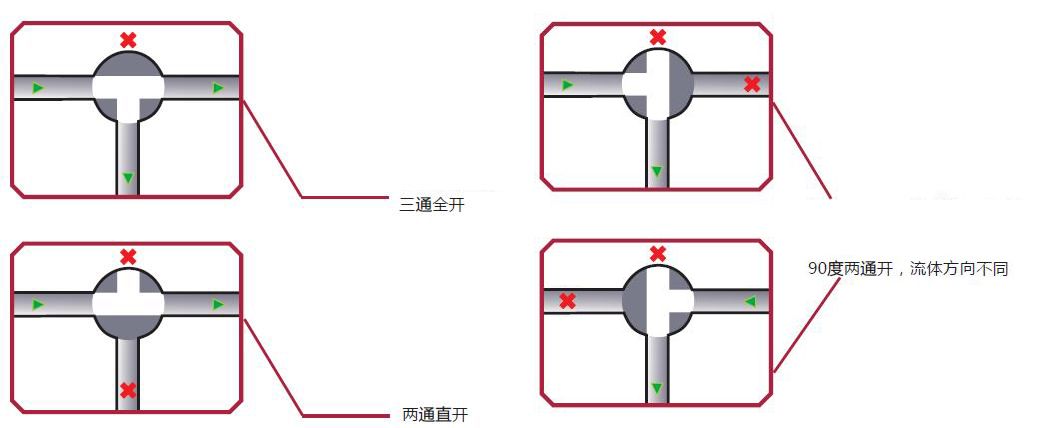

球位置圖例
