郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 法蘭面間距與閘閥、旋塞閥和球閥相同
● 100%全通徑設計
● 雙向零泄漏關閉
● 從無密封填料需要維護
● 套管是唯一的過流零件，減少了維護和采用金屬閥體的成本
● 無污染、絕對安全的設計消除了排放泄漏問題

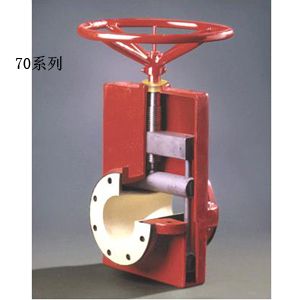

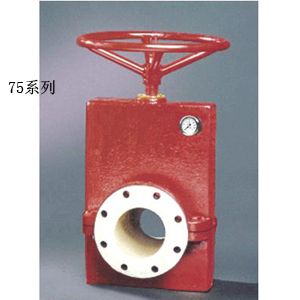

70/75系列手動管夾閥是專門設計用于泥漿、腐蝕性和磨損性化學介質的可靠、免維護、高性價比的閥門。沒有閥座擠壓，沒有填料腔需要重新填充，沒有填料壓蓋需要調整，一直沒有。夾管動作是向套管中軸線方向運動的，因此閥門關閉時，使套管形成一個平滑的文氏管，并可以自清潔。
這一獨特閥門的核心是耐用的、柔韌的橡膠套管，它采用高強度的纖維加強。套管是閥門的唯一過流零件，這就免去了維護和昂貴材料的需求。另外，閥門不會因時間久遠而操作不靈，且能保持始終如一的操作扭矩。設計原理十分簡單兩個機械夾桿打開或關閉橡膠套管。

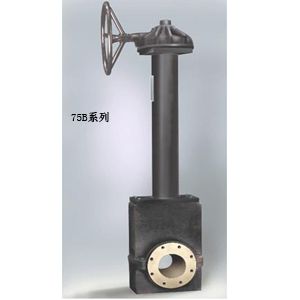

由于其卓越的控制特性，手動管夾閥可以用作可變的節流器。很少有手動閥門有這樣的節流優點。另外，該閥門還可以雙向密封，且零泄漏。可提供多種選擇，例如，用于埋入應用的75B、AWWA螺母、鏈 14 結構材料輪、加長桿、傘齒輪驅動器等。

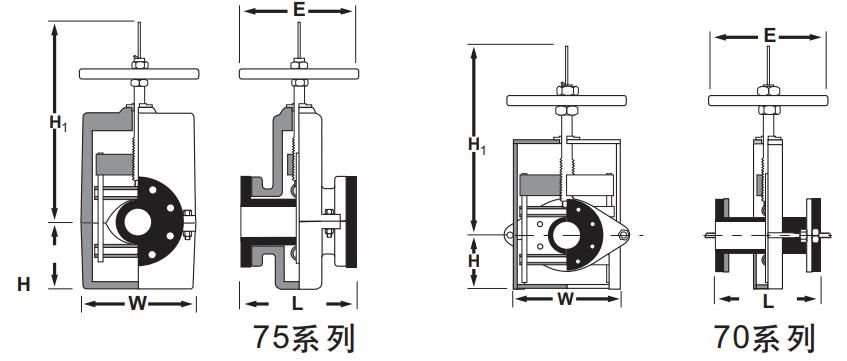

閥門規格 SIZE | 結構長度 L | 寬度 W | 高度 | 手輪 L | 工作壓力 psi | 75系列重量 lbs | 70系列重量 lbs | |
H | H1 | |||||||
*1×1/2" | 51/2" | 57/8" | 101/2" | 27/8" | 6" | 150 | 20 | 15 |
*1×3/4" | 51/2" | 57/8" | 101/2" | 27/8" | 6" | 150 | 20 | 15 |
1" | 51/2" | 57/8" | 101/2" | 27/8" | 6" | 150 | 20 | 15 |
11/2" | 61/2" | 9" | 12" | 35/8" | 6" | 150 | 34 | 20 |
2" | 7" | 101/2" | 153/4" | 53/8" | 8" | 150 | 50 | 25 |
21/2" | 71/2" | 91/2" | 161/4" | 43/4" | 12" | 150 | 62 | 36 |
3" | 8" | 91/2" | 11/4" | 5" | 12" | 150 | 80 | 40 |
4" | 9" | 103/4" | 171/2" | 51/2" | 12" | 150 | 85 | 50 |
5" | 10" | 153/8" | 241/2" | 73/4" | **18" | 150 | 170 | 100 |
6" | 101/2" | 181/4" | 241/4" | 83/8" | **18" | 150 | 186 | 100 |
8" | 16" | 231/4" | 34" | 93/4" | **18" | 125 | 400 | 180 |
10" | 20" | 311/4" | 37" | 10" | **18" | 100 | 500 | 200 |
12" | 24" | 35" | 38" | 12" | **18" | 100 | 650 | 260 |
14" | 28" | 37" | 36" | 143/8" | **18" | 75 | 1030 | 473 |
16" | 32" | 363/8" | 40" | 151/2" | **18" | 50 | 1250 | 560 |
18" | 36" | 44" | 43" | 201/2" | **18" | 50 | 1400 | 690 |
20" | 40" | 491/4" | 45" | 21" | **18" | 50 | 1610 | 770 |
24" | 48" | 51" | 511/2" | 25" | **18" | 50 | 2028 | 1150 |
1"法蘭，具有較小全開流
**推薦使用傘齒輪驅動器，直徑為24"的手輪無傘齒輪驅動器配置。更大口徑，至72",請咨詢工廠。
結構材料
● 鑄鐵或鋁合金閥體(75系列)， 碳鋼焊接框架設計(70系列)
● 套管：天然橡膠、氯丁橡膠、海帕倫、氯丁基橡膠、丁腈橡膠、三元乙丙橡膠、氟橡膠
● ASNI 125/150磅級法蘭。
套管
是任何管夾閥最重要的零件，是管夾閥的 心”，提供抗腐蝕、抗磨損和承壓能力。管夾閥的質量取決于套管的質量。
從1953年開始，美國紅閥公司就一直制造管夾閥套管，紅閥的套管只采用世界級供應商的最好材料，如杜邦(DuPont)、費爾斯通(Firestone)和固特異(Goodyear)。紅閥把最好的橡膠合成技術和合成纖維技術完美結合，向客戶提供零故障、 高耐磨性的管夾閥套管，性能和壽命都優于其它設計，紅閥從不使用回收和再生材料。
紅閥的管夾閥專門設計成低維護閥門，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管，套管是管夾閥唯一需要更換的零件，一旦更換了套管，閥門就像新閥門一樣。紅閥管夾閥很少需要其它零件庫存。
管夾閥比傳統合金閥門的壽命更長

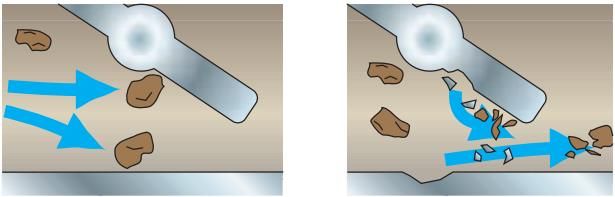

當磨損性顆粒撞擊到傳統金屬閥門的堅硬內表面時，撞擊所產生的能量被金屬表面完全吸收，因而過早地磨損了閥座、流道中的凸起部分、旋轉的閥板、旋塞和球體。另外，這些磨損性的顆粒聚集在球體和旋塞上，會劃傷密封表面并引起泄漏。

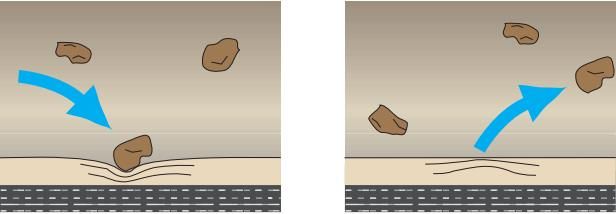

當磨損性的顆粒撞擊到合成橡膠表面時，撞擊先被吸收，然后傳回到顆粒。彈性和韌性非常好的合成橡膠套管磨損的速度遠小于陶瓷或金屬合金閥門。 管夾閥是全通徑的，沒有間隙、緊固件或閥座影響閥門操作。
套管型式選擇

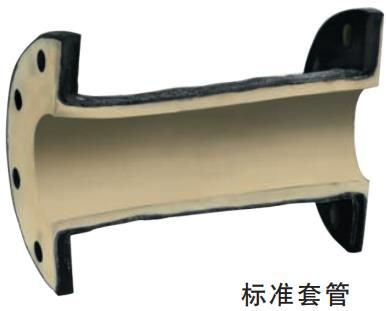

標準套管，由紅閥制造，是非常特殊的部件。紅閥極其重視為客戶的需求匹配最適合的橡膠材料、額定壓力以及溫度界限。這就保證了套管使用壽命長、免維護。全通徑的標準套管具有連續的流態，就象一段管道，在節流時，也可以保持介質不紊流。

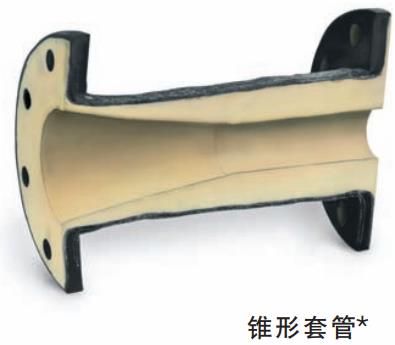

形套管，紅閥的專利，是為控制應用而設計的。錐形套管采用20:1的錐度、0.89的壓力恢復系數以及錐形套管下游端額外加厚的橡膠，從而提高了整個套管的使用壽命。

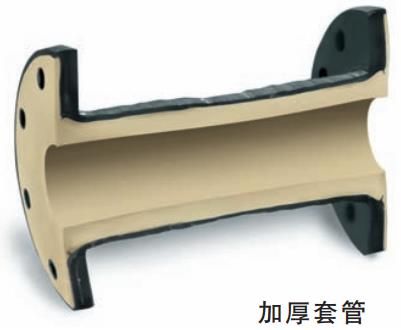

加厚套管是專門為磨損性極強的介質而設計的，加厚套管的橡膠厚度是標準套管的三倍。如使用加厚套管，由于套管厚度增加，在選型時，必須采用大一個規格的閥門口徑，以保證閥門全通徑。
