郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 閥體防漏性能卓越
隔膜片和緩沖材料采用了永久耐壓、畸變率低的新型橡膠。從而防止了因旋緊力矩低而產生的閥體泄漏。
● 開合輕松密封性能高
運用CAE技術動態解析，在［全閉］狀態下閥體受壓均勻。大幅度減輕了手柄操作扭矩，實現了低力矩高密封性能。
● 構造新穎維修簡單
隔膜片和壓件的連接處采用了卡口結構，更換隔膜片僅需一步操作。
● 安裝便捷
閥門底座備有內嵌螺母的預留孔，可方便進行固定安裝。另外設計有法蘭底座，提高了安裝的安全性。
● 內備制動機構
為了防止過度旋緊從而保護隔膜片，我們開發了跨時代的新型制動機構。
● 可視刻度構造
閥門開合狀態使用顏色標記，［全開］［半開］［全閉］狀態簡明易懂。特別是［全閉］狀態時，標記隱藏在手柄內部，一目了然。

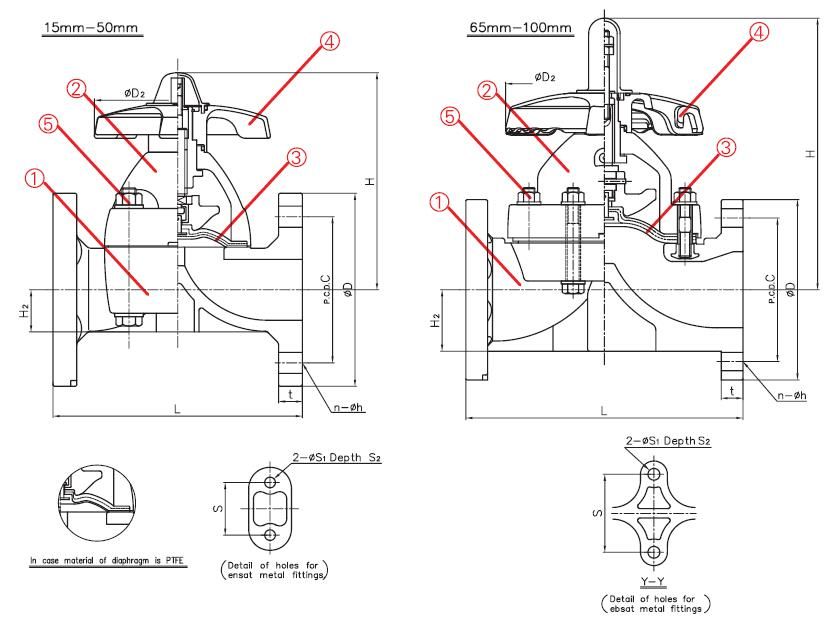

部件名稱和材質表
No. | 部件名稱 | 材質 |
1 | 閥體/閥蓋 | PVC/PVC，C-PVC/PP，PP/PP， PVDF/PPG，PVDF/PVDF |
2 | ||
3 | 隔膜 | EPDM，PTFE |
4 | 手輪 | PP |
5 | 螺絲螺母 | SUS不銹鋼 |
尺寸表
JIS 單位：mm | ||||||||||||||
口徑 | JIS 10K | D2 | L | t | H | H2 | S | S1 | S2 | |||||
mm | inch | D | C | n | h | PVC,PVC | PP,PVDF | |||||||
15 | 1/2 | 95 | 70 | 4 | 15 | 100 | 110 | 12 | 12 | 104 | 19.5 | 25 | 7 | 13 |
20 | 3/4 | 100 | 75 | 4 | 15 | 100 | 120 | 13 | 13 | 106 | 17.5 | 25 | 7 | 13 |
25 | 1 | 125 | 90 | 4 | 19 | 100 | 130 | 13 | 13 | 111 | 18.5 | 25 | 7 | 13 |
32 | 11/4 | 135 | 100 | 4 | 19 | 100 | 142 | 16 | 16 | 116 | 22.5 | 25 | 7 | 13 |
40 | 11/2 | 140 | 105 | 4 | 19 | 156 | 180 | 16 | 16 | 177 | 27.5 | 45 | 9 | 15 |
50 | 2 | 155 | 120 | 4 | 19 | 156 | 210 | 20 | 20 | 191 | 36 | 45 | 9 | 15 |
65 | 21/2 | 175 | 140 | 4 | 19 | 220 | 250 | 22 | 23 | 266 | 61 | 85 | 11 | 20 |
80 | 3 | 185 | 150 | 8 | 19 | 220 | 280 | 22 | 23 | 280 | 63 | 100 | 15 | 28 |
100 | 4 | 210 | 175 | 8 | 19 | 257 | 340 | 22 | 24 | 329 | 78 | 120 | 15 | 28 |
DIN 單位：mm | ||||||||||||||
口徑 | DIN PN10 | D2 | L | t | H | H2 | S | S1 | S2 | |||||
mm | inch | D | C | n | h | PVC,PVC | PP,PVDF | |||||||
15 | 1/2 | 95 | 65 | 4 | 14 | 100 | 130 | 12 | 12 | 104 | 19.5 | 25 | 7 | 13 |
20 | 3/4 | 105 | 75 | 4 | 14 | 100 | 150 | 13 | 13 | 106 | 17.5 | 25 | 7 | 13 |
25 | 1 | 115 | 85 | 4 | 14 | 100 | 160 | 13 | 13 | 111 | 18.5 | 25 | 7 | 13 |
32 | 11/4 | 140 | 100 | 4 | 18 | 100 | 180 | 16 | 16 | 116 | 22.5 | 25 | 7 | 13 |
40 | 11/2 | 150 | 110 | 4 | 18 | 156 | 200 | 20 | 20 | 177 | 27.5 | 45 | 9 | 15 |
50 | 2 | 165 | 125 | 4 | 18 | 156 | 230 | 22 | 22 | 191 | 36 | 45 | 9 | 15 |
65 | 21/2 | 185 | 145 | 4 | 18 | 220 | 290 | 22 | 22 | 266 | 61 | 85 | 11 | 20 |
80 | 3 | 200 | 160 | 8 | 18 | 220 | 310 | 24 | 24 | 280 | 63 | 100 | 15 | 28 |
100 | 4 | 220 | 180 | 8 | 18 | 257 | 350 | 24 | 26 | 329 | 78 | 120 | 15 | 28 |

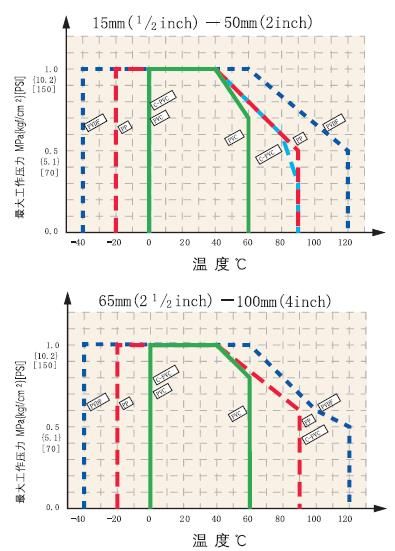

材質和工作溫度
閥體 材質 | 口徑 | 工作溫度（℃） | 最大工作壓力 MPa{kgf/cm2}[PSI] | 連接方式 |
PVC | 15～100（1/2～4） | 0～60 | 1.0{10.2}[150] | 法蘭式 |
C-PVC | 15～100（1/2～4） | 0～90 | 1.0{10.2}[150] | 法蘭式 |
PP | 15～100（1/2～4） | -20～90 | 1.0{10.2}[150] | 法蘭式 |
PPVDF | 15～100（1/2～4） | -40～120 | 1.0{10.2}[150] | 法蘭式 |
