郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 加強外部密封性能
通過3DCAD/CAE解析，改善了壁厚和螺栓間距。隔膜片和緩沖材料采用反彈性能優異的橡膠，完善了對于熱循環下的密封性能。
● 開度識別簡明易懂
保護套刻有標記，能更方便確認開合度。

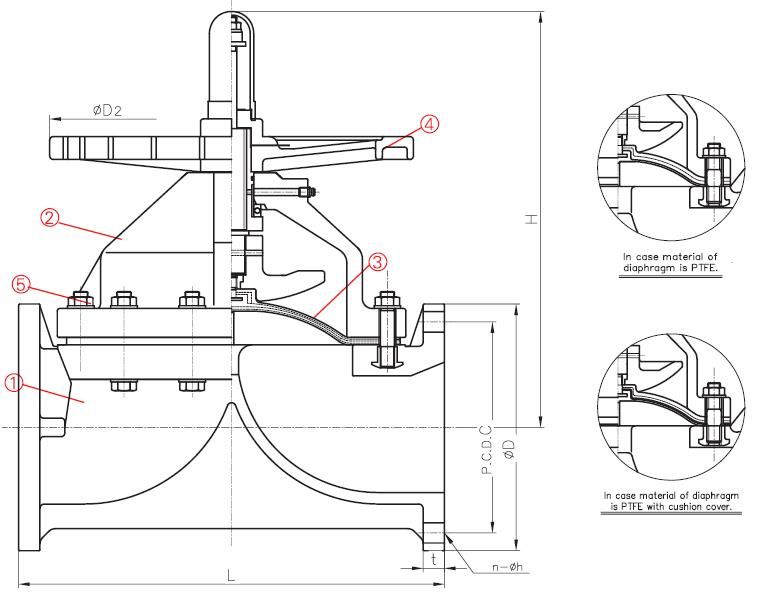

部件名稱材質表
No. | 部件名稱 | 材質 |
1 | 閥體/閥蓋 | PVC/PVC， PP/PP，PVDF/PPG，PVDF/PVDF |
2 | ||
3 | 隔膜 | EPDM，PTFE |
4 | 手輪 | PP |
5 | 螺絲螺母 | SUS不銹鋼 |
尺寸表
JIS 單位：mm | ||||||||||
口徑 | JIS 10K | D2 | L | t | H | |||||
mm | inch | D | C | n | h | PVC | PP,PVDF | |||
125 | 5 | 250 | 210 | 8 | 23 | 300 | 410 | 22 | 24 | 420 |
150 | 6 | 280 | 240 | 8 | 23 | 410 | 480 | 24 | 27 | 476 |
DIN 單位：mm | ||||||||||
口徑 | JIS 10K | D2 | L | t | H | |||||
mm | inch | D | C | n | h | PVC | PP,PVDF | |||
125 | 5 | 250 | 210 | 8 | 18 | 300 | 400 | 22 | 23 | 420 |
150 | 6 | 280 | 240 | 8 | 22 | 410 | 480 | 24 | 27 | 476 |
注：另有ANSI規格可供選擇。
材質和工作溫度
閥體 材質 | 口徑 | 工作溫度 （℃） | 最大工作壓力MPa{kgf/cm2}[PSI] | |||
EPDM | PTFE | |||||
125(5inch) | 150(6inch) | 125(5inch) | 150(6inch) | |||
PVC | 125(5).150(6) | 0～60 | 0.8{8.2}[115] | 0.8{8.2}[115] | 0.7{7.1}[100] | 0.5{5.1}[70] |
PP | 125(5).150(6) | -20～90 | 0.8{8.2}[115] | 0.8{8.2}[115] | 0.7{7.1}[100] | 0.5{5.1}[70] |
PPVDF | 125(5).150(6) | -40～120 | 0.8{8.2}[115] | 0.8{8.2}[115] | 0.7{7.1}[100] | 0.5{5.1}[70] |

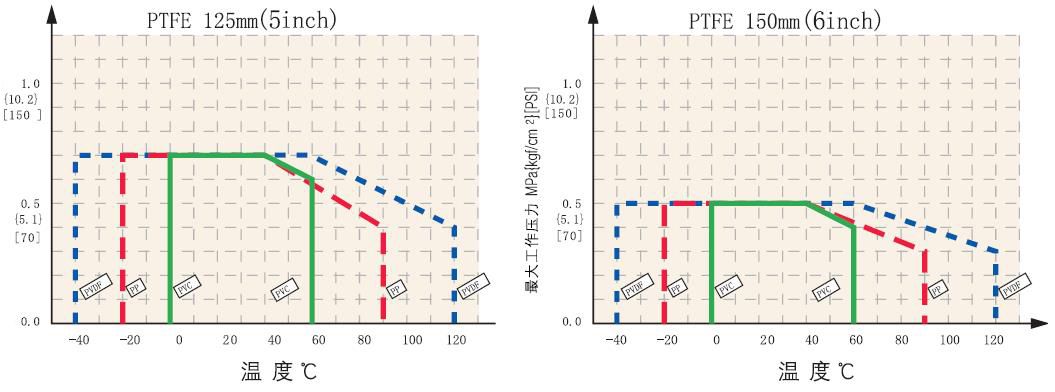

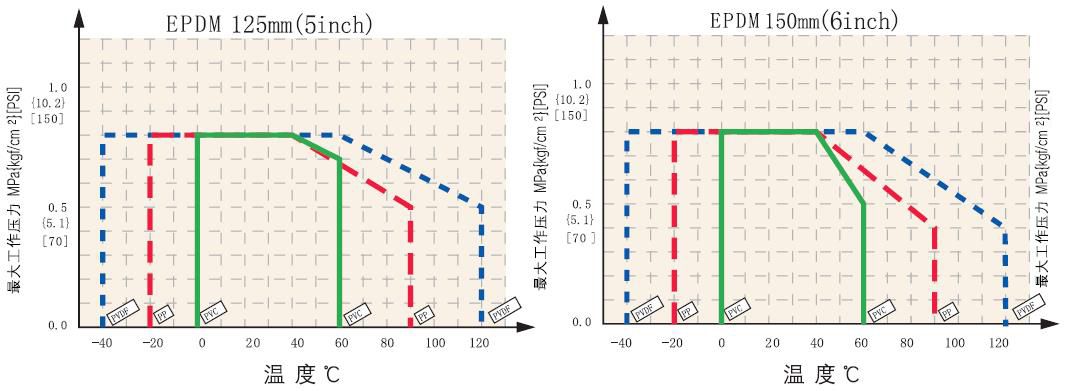

工作壓力與適用溫度
