郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 具備防水功能
閥帽內部裝有O型環（NBR）,增強了閥帽的密封性，防止雨水滲等入,即使露天安裝也可放心使用。
● 量度護套
透明的量度護套隔絕了上端外露的金屬桿與空氣接觸，防止了腐蝕性液體或氣體從外部涌入而導致閥桿腐蝕。
● 開合度識別更容易
部件名稱材質表
No. | 部件名稱 | 材質 |
1 | 閥體/閥蓋 | PVC/PVC，PP/PP，PVDF/PPG，PVDF/PVDF |
2 | ||
3 | 隔膜 | EPDM，PTFE |
4 | 手輪 | PP |
5 | 螺絲螺母 | SUS不銹鋼 |

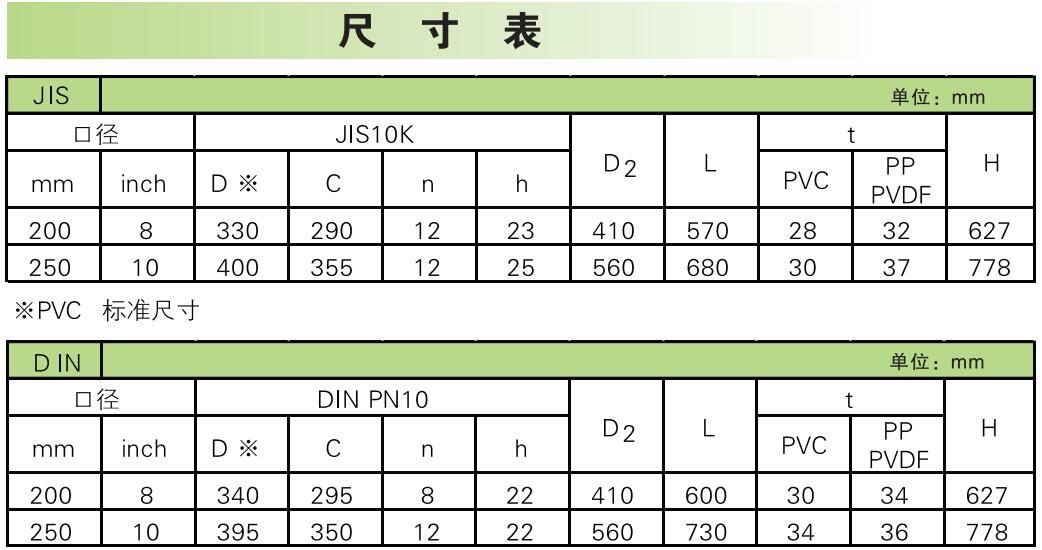

尺寸表
JIS 單位：mm | ||||||||||
口徑 | JIS 10K | D2 | L | t | H | |||||
mm | inch | D※ | C | n | h | PVC | PP,PVDF | |||
200 | 8 | 330 | 290 | 12 | 23 | 410 | 570 | 28 | 32 | 627 |
250 | 10 | 400 | 355 | 12 | 25 | 560 | 680 | 30 | 37 | 778 |
※PVC標準尺寸
DIN 單位：mm | ||||||||||
口徑 | JIS 10K | D2 | L | t | H | |||||
mm | inch | D※ | C | n | h | PVC | PP,PVDF | |||
200 | 8 | 340 | 295 | 8 | 22 | 410 | 600 | 30 | 34 | 627 |
250 | 10 | 395 | 350 | 12 | 22 | 560 | 730 | 34 | 36 | 778 |
※PVC標準尺寸
注：另有ANSI規格可供選擇。
材質和工作溫度
閥體 材質 | 口徑 | 工作溫度 （℃） | 最大工作壓力MPa{kgf/cm2}[PSI] | |||
EPDM | PTFE | |||||
200(8inch) | 250(10inch) | 125(5inch) | 150(6inch) | |||
PVC | 200(8).250(10) | 0～60 | 0.3{3.1}[40] | 0.3{3.1}[40] | 0.2{2.0}[30] | 0.2{2.0}[30] |
PP | 200(8).250(10) | -20～90 | 0.5{5.1}[70] | 0.45{4.6}[65] | 0.4{4.1}[55] | 0.4{4.1}[55] |
PPVDF | 200(8).250(10) | -40～120 | 0.5{5.1}[70] | 0.45{4.6}[65] | 0.4{4.1}[55] | 0.4{4.1}[55] |

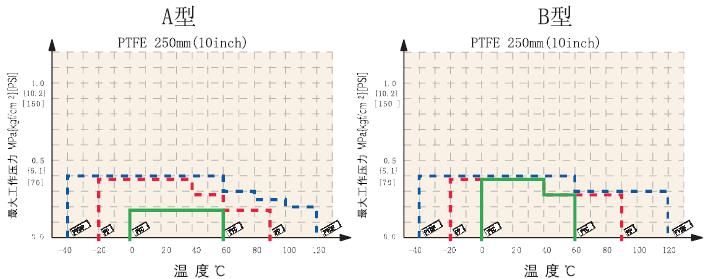

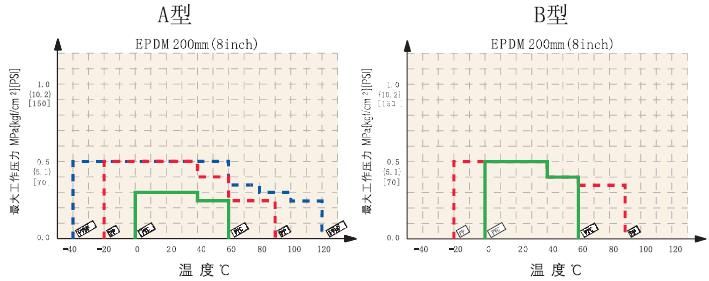

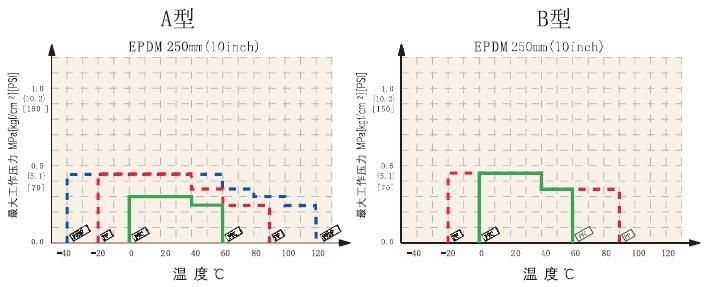

工作壓力及適用溫度
