郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 緊湊輕量
在有限的工作環境中也可使用。
● 高耐腐蝕性
閥體采用全樹脂結構，耐腐蝕性能優異。
● 高耐久性
開關耐久性高達100萬次以上。

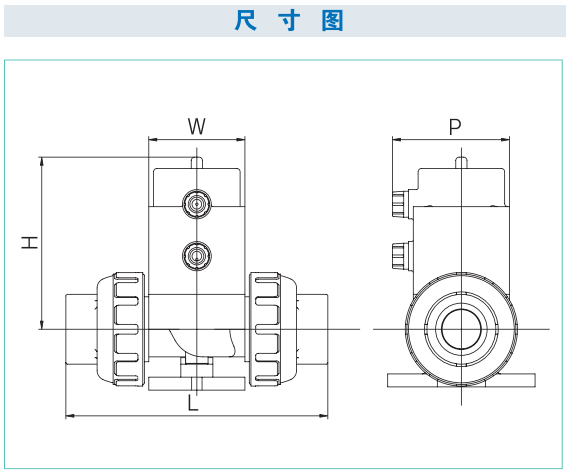

尺寸表
單位：mm
口徑 | 15（1/2） | 20（3/4） | 25（1） | 40（11/2） | 50(2) | ||
法蘭式 | L | JIS | 158.0 | 191.0 | 205.5 | 264.0 | 297.0 |
DIN | 145.0 | 169.0 | 205.5 | 252.0 | 293.0 | ||
螺紋式 | JIS | 117.0 | 139.0 | 149.0 | 215.0 | 260.0 | |
DIN | 117.0 | 139.0 | 149.0 | 215.0 | 260.0 | ||
插口式 | JIS | 118.0 | 138.0 | 149.5 | 216.0 | 260.0 | |
DIN | 118.0 | 138.0 | 149.5 | 216.0 | 260.0 | ||
通用 | H | - | 79.0 | 108.0 | 109.0 | 161.5 | 260.0 |
W | - | 50.0 | 60.0 | 60.0 | 95.0 | 115.0 | |
P | - | 63.0 | 73.0 | 73.0 | 107.5 | 128.0 | |
閥體材質 | PVC |
隔膜片材質 | PTFE、EPDM |
接口規格 | 插口式JIS、插口式ASTM CH80 螺紋式Rc、螺紋式NPT、螺紋式Rp 法蘭式JIS 10K、法蘭式ANSI CLASS 150、法蘭式DIN PN10 |
驅動方式 | 雙動、氣開 |

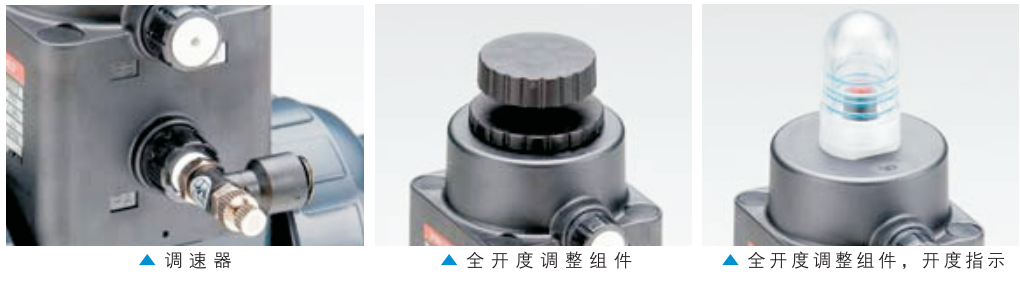

配件 | 調速器、全開度調整組件、開度指示 |
可選配件
組合序號 | 1 | 2 | 3 | 4 | 5※ | 6※ |
調速器 | - | ○ | - | ○ | - | ○ |
全開度調整組件 | - | - | ○ | ○ | ○ | ○ |
開度指示 | ● | ● | - | - | ◎ | ◎ |
○標準配備
●特殊開度指示器
※僅限口徑15mm、25mm
執行器參數
口徑 | 15（1/2） | 20（3/4） | 25（1） | 40（11/2） | 50（2） | |
驅動方式 | 氣開、雙動 | |||||
適用流體 | 純水、化學藥劑 | |||||
流體溫度 | 0～50℃ | |||||
工作壓力 | 0～0.5MPa[72.5PSI] | 0～0.4MPa[58PSI] | ||||
背壓 | 0～0.2MPa[29PSI] | |||||
環境溫度 | 0～50℃ | |||||
開關頻率 | 20次以內/分 | 15次以內/分 | ||||
接口規格 | 插口式、螺紋式、法蘭式 | |||||
孔徑數值 | 16mm （0.63inch） | 22mm （0.87inch） | 22mm （0.87inch） | 40mm （1.57inch） | 50mm （1.97inch） | |
Cv值 | 4.8 | 8 | 9.5 | 26 | 44 | |
操作壓力 | 氣開 | 0.4～0.5MPa[58～72.5PSI] | ||||
雙動 | 0.3～0.4MPa[43.5～58PSI] | |||||
供氣管口徑 | Rc1/8 | |||||
安裝方向 | 任意 | |||||

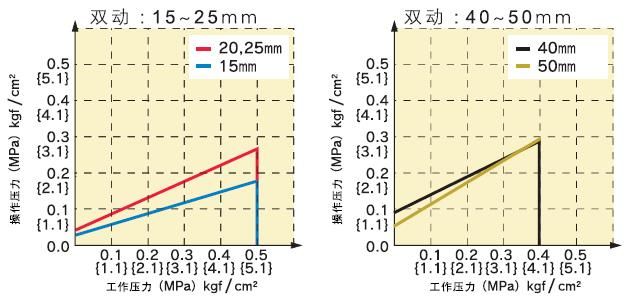

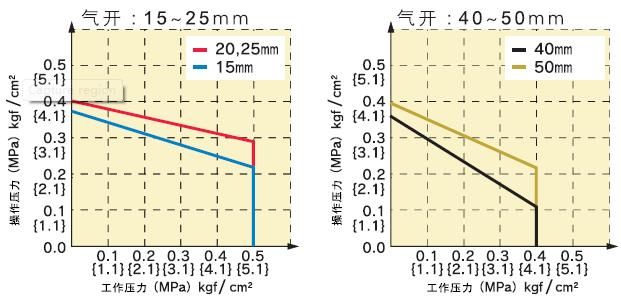

工作壓力和操作壓力

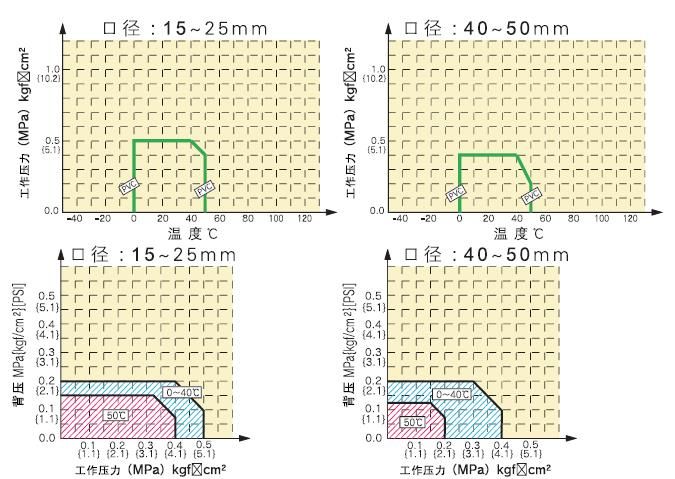

工作壓力和使用溫度
