郵箱：dlds@dldongsheng.com全國熱線：0411-84390345行業應用
● 氣動輸送系統
● 料倉、水泥
● 染料和顆粒料
● 陶瓷、玻璃、塑料
● 泥漿、污水處理
● 制藥和食品工業
● 葡萄酒釀造業
● 真空廁所系統（列車、船）
● 配量系統和稱量系統
● 粉末噴涂設備
● 真空輸送系統
用途
夾管閥的用途十分廣泛，它是一種良好的的耐磨，耐腐蝕的閥門。適用于含顆粒的液-固或氣-固二相流，也可與許多控制系統配套。
性能特點
流道通暢、耐磨、耐腐蝕和抗疲勞，無壓力損失、無堵塞、無泄漏，防水錘沖擊。

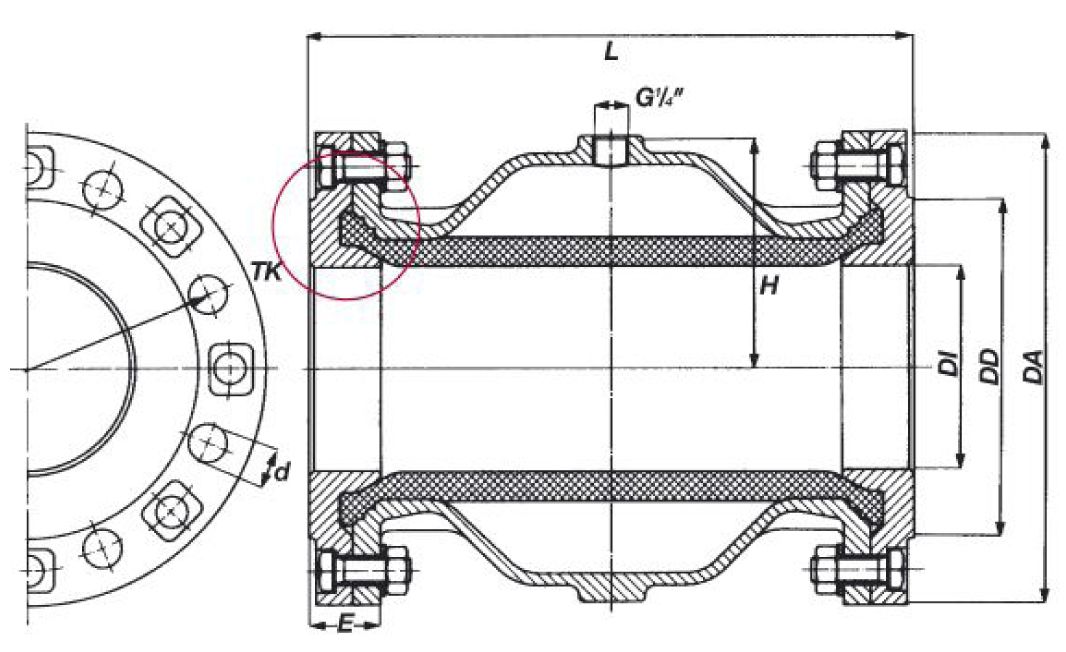

DN (mm) | DI (mm) | DA (mm) | DD (mm) | d (mm) | 螺栓 數量 | TK (mm) | L (mm) | H (mm) | E (mm) | 重 量 （Kg） | 容積 (L) | PS (bar) | 內螺紋 | H (mm) |
40 | 40 | 150 | 88 | 18 | 4 | 110 | 155 | 51 | 28 | 2.9 | 0.20 | 6 | G1? | 19 |
50 | 50 | 165 | 102 | 18 | 4 | 125 | 183 | 60 | 30 | 3.7 | 0.30 | 6 | G2 | 24 |
65 | 65 | 185 | 122 | 18 | 4 | 145 | 183 | 76 | 28 | 4.3 | 0.45 | 6 | G2? | 22 |
80 | 80 | 200 | 138 | 18 | 8 | 160 | 228 | 90 | 31 | 5.6 | 0.95 | 6 | G3 | 22 |
100 | 100 | 220 | 158 | 18 | 8 | 180 | 281 | 107 | 35 | 8.4 | 1.70 | 6 | G4 | 20 |
125 | 125 | 250 | 184 | 18 | 8 | 210 | 350 | 130 | 40 | 12.0 | 3.50 | 6 | - | - |
150 | 150 | 285 | 212 | 22 | 8 | 240 | 420 | 155 | 43 | 17.0 | 7.00 | 6 | - | - |
200 | 200 | 340 | 26 | 22 | 8 | 295 | 560 | 200 | 60 | 35.0 | 15.50 | 4 | - | - |
250 | 250 | 395 | 320 | 22 | 12 | 350 | 610 | 258 | 49 | 84.0鋼 | 30.00 | 2 | - | - |
*法蘭連接符合DIN PN10 標準，ANSI標準請與我們聯系。
功能
當閥門殼體有壓縮空氣/液體（最低2bar）時，特制的有很強的回彈力的軟管襯套被唇形壓縮，閥門被關閉，從而使得介質可以百分之百地關斷。最大工作壓力：2至6bar（根據通徑而定）。
結構類型
-法蘭結構
-V系列：標準閥體
-VF系列：橢圓形閥體
材質
-殼體：鑄鋁、鋼、不銹鋼。
-法蘭：鑄鋁、帶有不銹鋼/鋼壓套的鑄鋁、不銹鋼、鋼。
-襯套：耐磨天然橡膠、食品級天然橡膠、高溫天然橡膠、乙丙橡膠、丁腈、氟橡膠、硅膠、氯丁橡膠、氯磺化聚乙烯橡膠、丙烯酸丁酯。
顏色
-白色、白鋁、紅色、藍色、特殊色

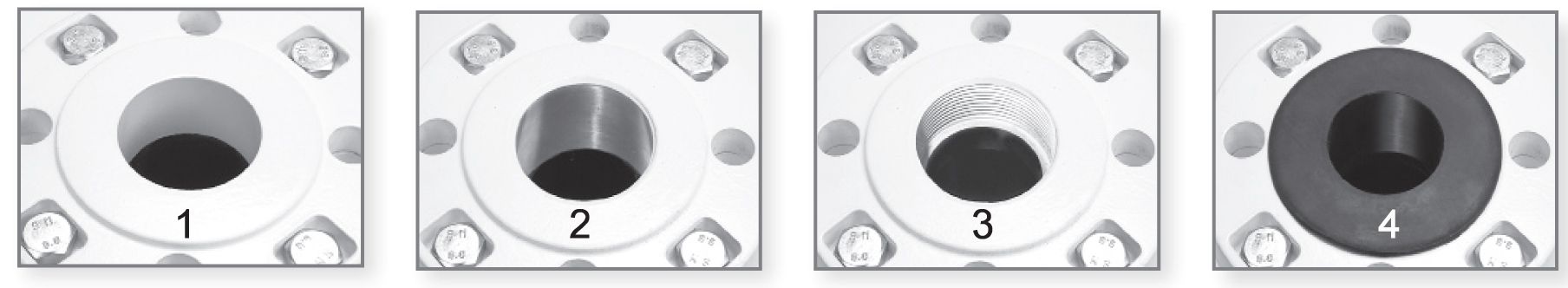

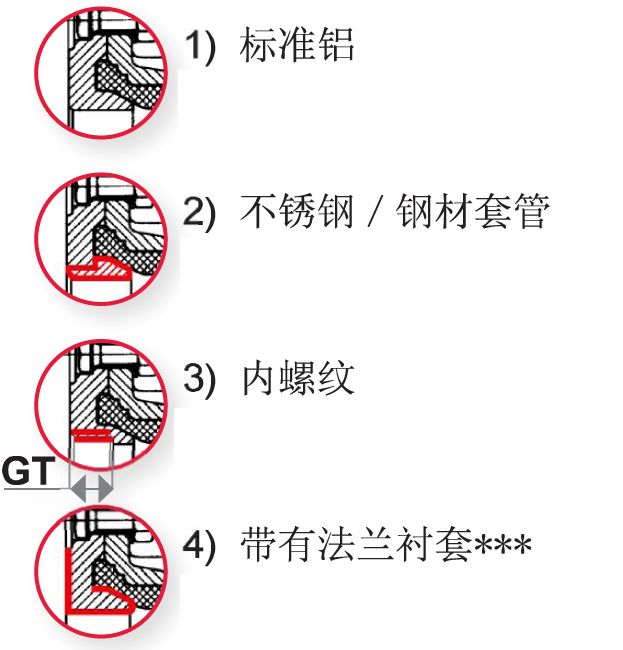

法蘭結構
