● 閥門依靠隔膜關閉。
● 100%工廠檢測。
● 尺寸范圍：D63mm(2"),D90mm(3")。
● 適用標準：公制系列。
● 液壓操作。
● 水流進入控制室閥門關閉。
● 流體從控制室通過三通球閥或電磁閥釋放時閥門開啟。
● 由PVC-U和NBR隔膜及聚酰胺頂蓋+光纖視鏡。
● 機械性能好。
● 耐多種無機化學品。
● 流量特性佳。

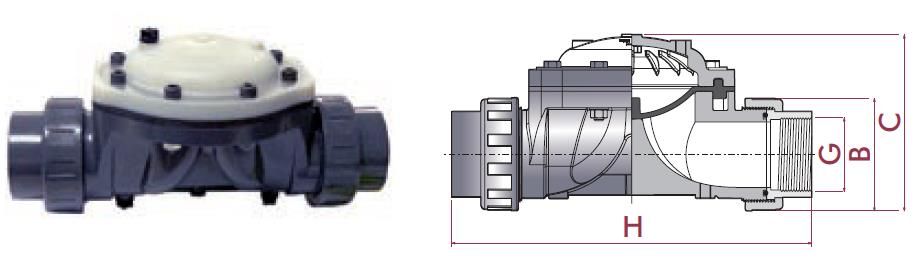

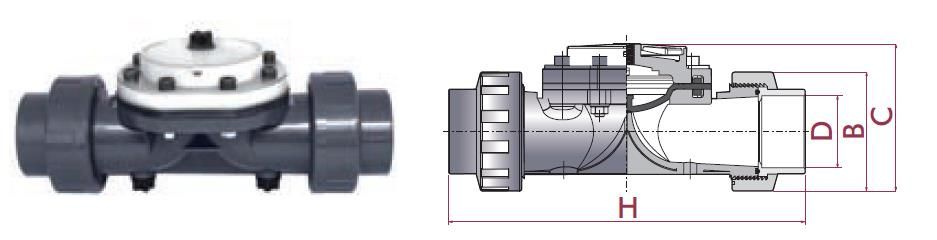

UP.71.SF1
液壓隔膜閥D63
● PVC-U本體
● 承插粘接
● 公制系列
● 隔膜為NBR
D | 編碼 | PEF. | PN | H | B | C |
63 | 11462 | 05 71 063 | 10 | 310 | 104 | 129 |

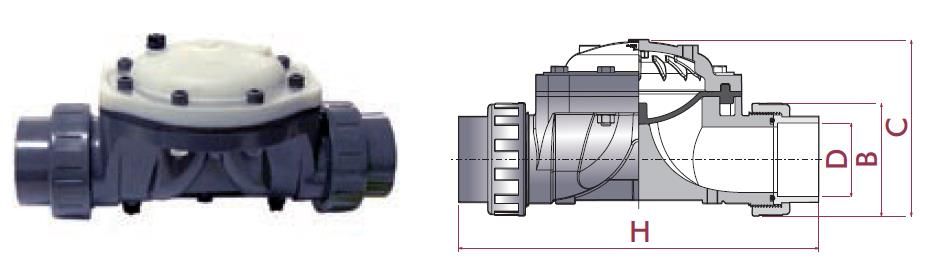

UP.71.SF2
液壓隔膜閥D90
● PVC-U本體
● 承插粘接
● 公制系列
● 隔膜為NBR
D | 編碼 | PEF. | PN | H | B | C |
90 | 27500 | 05 71 090 | 8 | 441 | 138 | 215 |

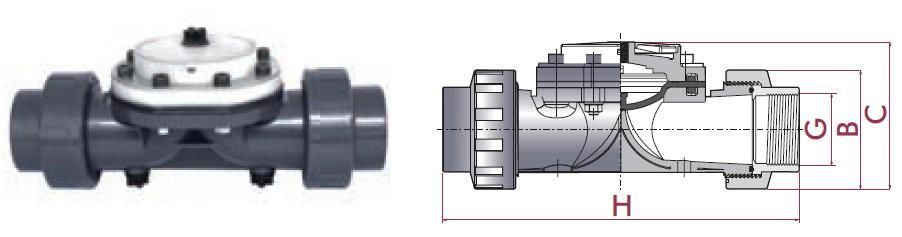

UP.71.FT1
液壓隔膜閥2"
● PVC-U本體
● 內螺紋
● 公制系列
● 隔膜為NBR
D | 編碼 | PEF. | PN | H | B | C |
2" | 28407 | 05 71 663 | 10 | 310 | 104 | 129 |
UP.71.FT2
液壓隔膜閥3"
● PVC-U本體
● 內螺紋
● 公制系列
● 隔膜為NBR
D | 編碼 | PEF. | PN | H | B | C |
3" | 28409 | 05 71 690 | 8 | 441 | 138 | 215 |

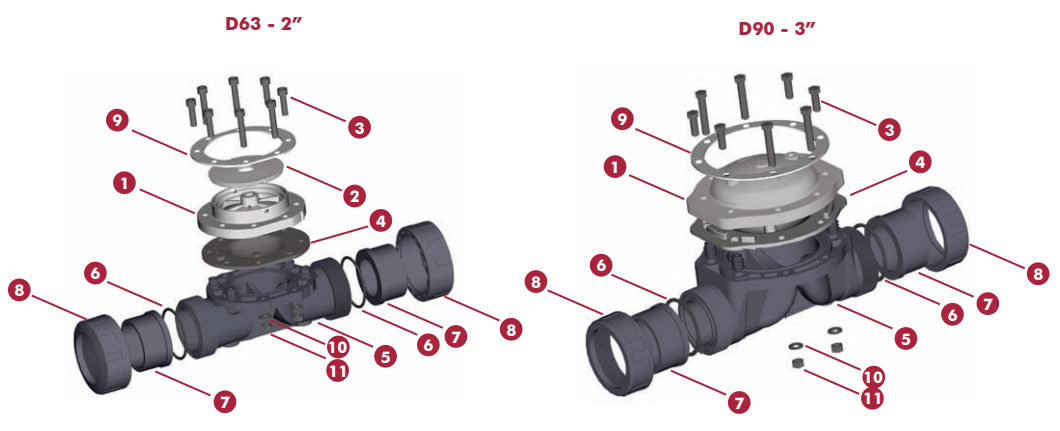

FIG. | Parts | 部件 | 材質 |
1 | Bonnet | 頂蓋 | PA + fiber glass |
2 | Ornamental cover | 裝飾蓋 | ABS |
3 | Bolts | 螺栓 | 不銹鋼 |
4 | Diaphragm | 隔膜 | NBR |
5 | Body | 閥體 | PVC-U |
6 | O-ring | O型圈 | EPDM |
7 | End connector | 閥端 | PVC-U |
8 | Nut | 螺母 | PVC-U |
9 | Reinforcement washer | 加強墊片 | 不銹鋼 |
10 | Sealing washers | 密封墊片 | 不銹鋼 |
11 | Nuts | 螺母 | 不銹鋼 |

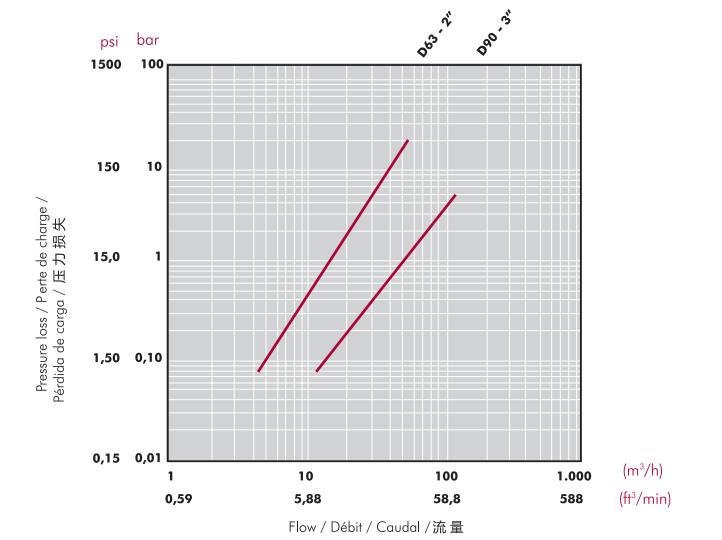

壓力損失圖

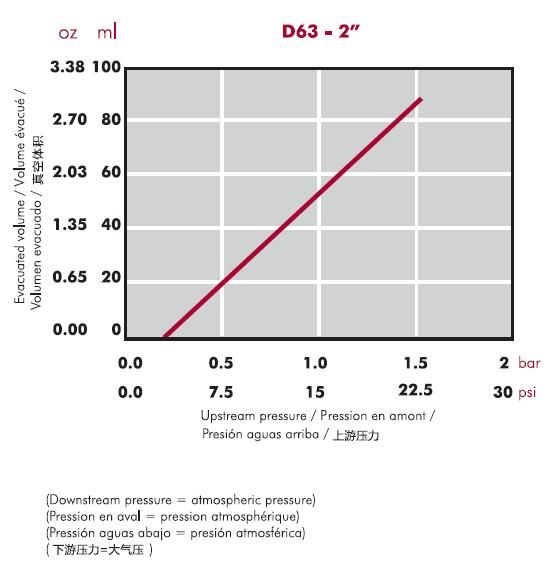

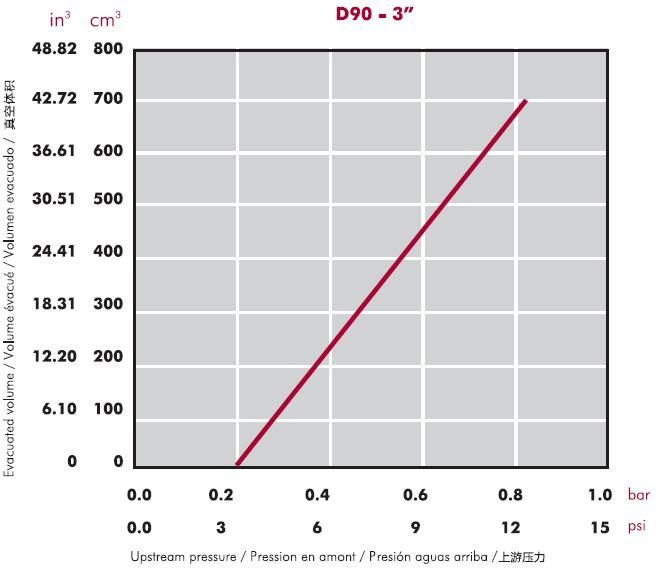

開啟壓力
安裝
安裝在PVC-U管材上
閥門通過粘接末端適配器（7）很容易和管材連接。安裝好之后拆卸不需要剪斷管材。
閥門操作
閥門本體和帶1/4"BSP螺紋孔的閥帽可以和各種類型接件相連以實現閥門的功能（例如電磁閥、變徑、固定器等）。

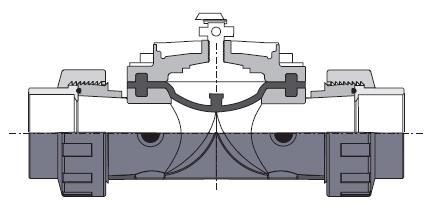

A.基本閥門橫截面
閥門可以和液壓、氣動、電動執行器部件相配合。閥門常閉。
B.操作原則

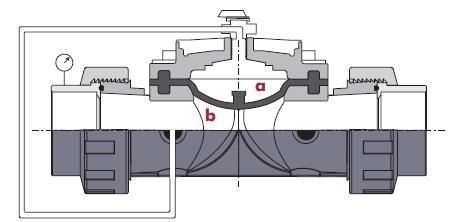

橫截面a大于橫截面b。壓力至少0.6公斤，來自上部空間的壓力作用在隔膜上，閥門關閉。
C.打開閥門

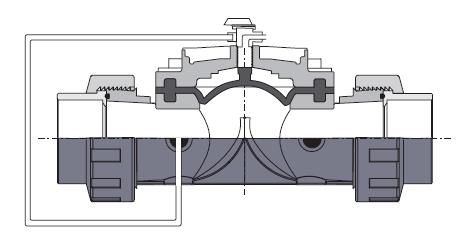

當控制室打開排空沒有液體進入，管線內部液體推開隔膜，閥門打開（參看最小打開壓力圖）

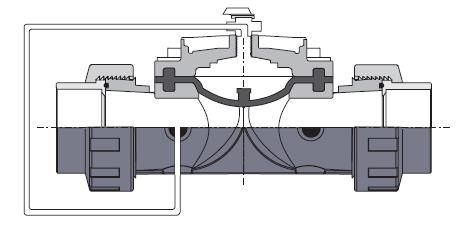

D.控制打開和關閉
一個小的三通閥能夠用于控制上部控制室提供和卸掉壓力，達到控制閥門關閉和打開。
