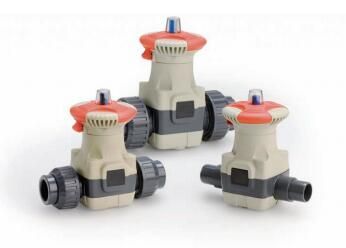

● Cepex 新上市隔膜閥。
● 適合用于工業應用。
● 完全由塑料組成。
● 本體用最常用的塑料制成（PVC-U，PVC-C，PP-H）。
● 隔膜由EPDM或FPM制成。
● 可視位置指示器。
● 內置鎖定裝置。

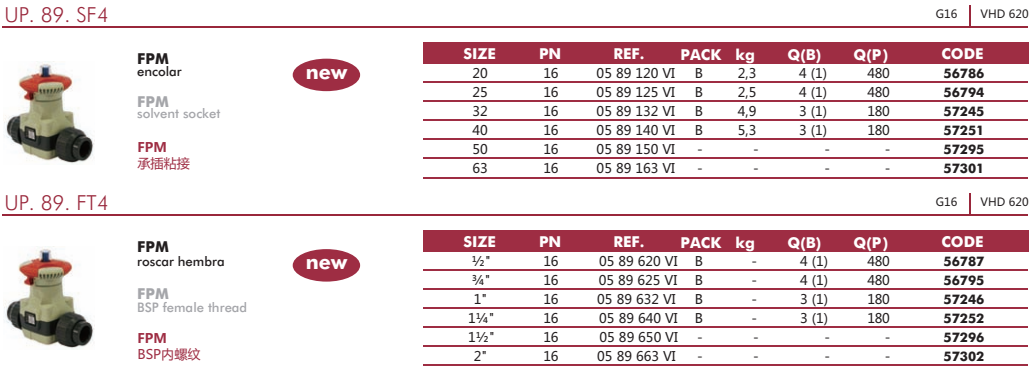

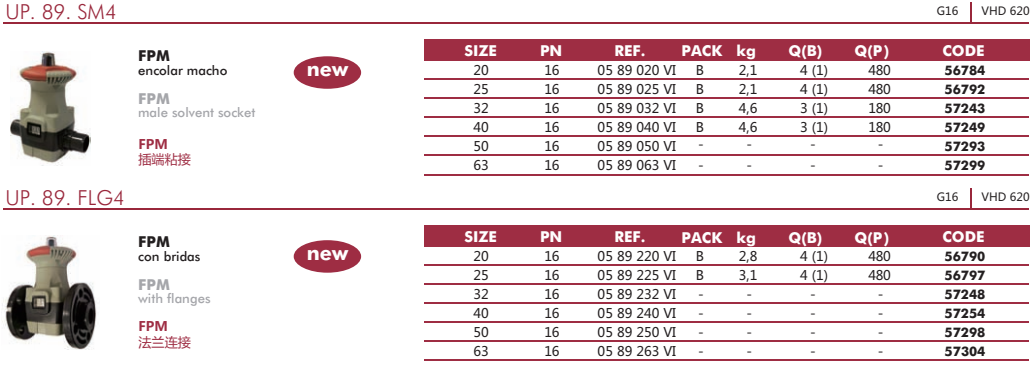

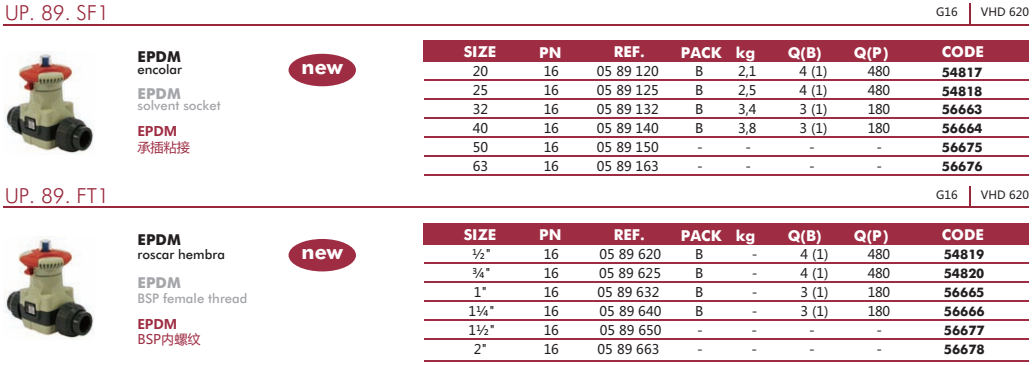

表格尺寸對所有規格一致，連接類型有：
PVC-U和PVC-C：公制插端粘接，美標插端粘接，法蘭和三部分連接端，帶密封及螺紋（BSP和NPT）連接。
PP-H：公制插端粘接，美標插端粘接，法蘭，三部分連接焊接，螺紋（BSP和NPT）,PE-100和PP-H對焊連接。

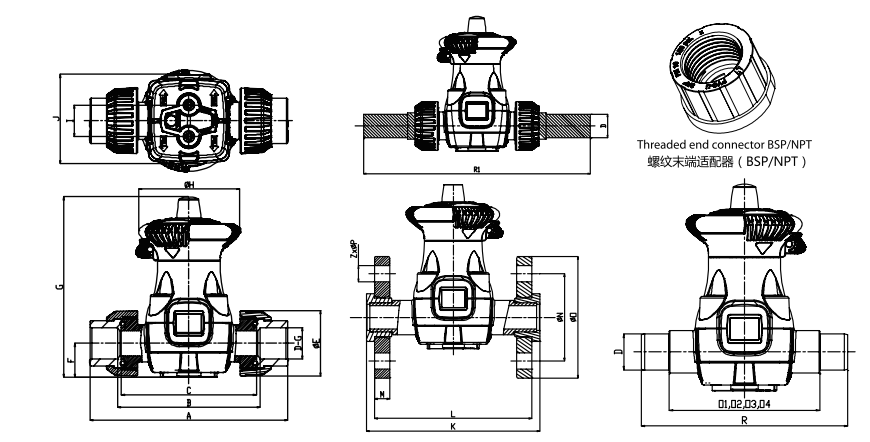

尺寸表
DN | A | B | C | D-G | E | F | G | H | I | J | K | L | M | N | *O1 | *O2 | *O3 | *O4 | P | Q | R | *R1 | Z |
DN15 | 133 | 96 | 90 | 20-1/2" | 41 | 27 | 144 | 81 | 25(M6) | 71 | 130 | 118 | 12 | 65 | 90 | 87 | 93 | 80 | 14 | 90 | 124 | 182 | 4×14 |
DN20 | 159 | 116 | 108 | 25-3/4" | 52 | 27 | 144 | 81 | 25(M6) | 71 | 150 | 136 | 13 | 75 | 105 | 105 | 110 | 93 | 14 | 105 | 144 | 202 | 4×14 |
DN25 | 166 | 122 | 116 | 32-1" | 60 | 38 | 189 | 96 | 26(M6) | 85 | 161 | 145 | 15 | 85 | 108 | 106 | 116 | 96 | 14 | 108 | 154 | 216 | 4×14 |
DN32 | 192 | 140 | 134 | 40-11/4" | 74 | 38 | 189 | 96 | 45(M8) | 95 | 181 | 163 | 16 | 100 | 120 | 120 | 131 | 110 | 18 | 120 | 174 | 236 | 4×18 |
DN40 | 222 | 160 | 154 | 50-11/2" | 80 | 51 | 252 | 130 | 45(M8) | 115 | 200 | 184 | 17 | 110 | 130 | 136 | 144 | 123 | 18 | 130 | 194 | 282 | 4×18 |
DN50 | 266 | 190 | 184 | 63-2" | 100 | 51 | 252 | 130 | 45(M8) | 115 | 230 | 212 | 18 | 125 | 147 | 162 | 166 | 147 | 18 | 147 | 224 | 322 | 4×18 |
*O1：PVC-U/CPVC metric（公制） *O2：PVC-U/CPVC US size（美標） *O3：PP-H metric（公制）
*O4：PP-H US size（美標） *R1：PP-H本體，帶PE-100或PP-H對焊連接端
材質 | 規格 | 工作壓力 | 連接形式 |
PVC-U | D20～D63 | PN10（150PSI） | 粘接，螺紋 |
PVC-C | D20～D63 | PN10（150PSI） | 粘接，螺紋 |
PP-H | D20～D63 | PN10（150PSI） | 熔接，螺紋 |

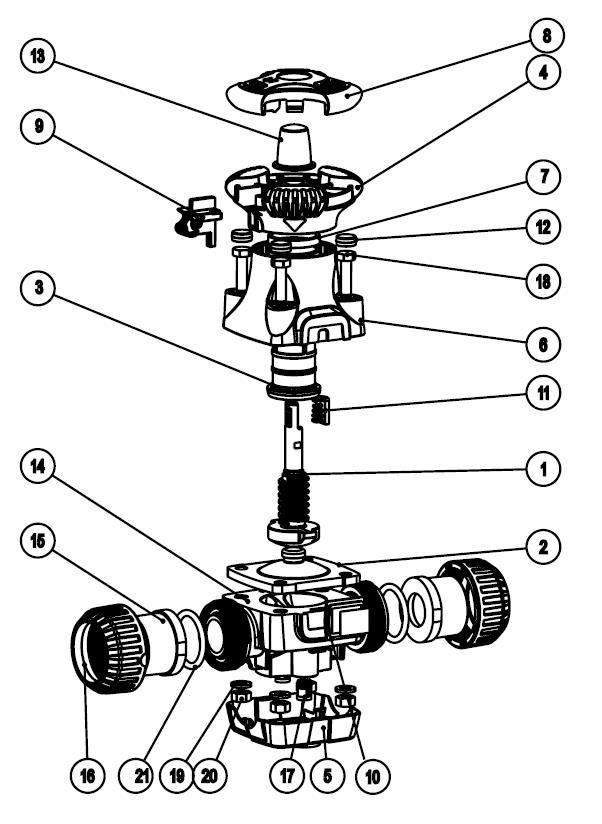

部件名稱材質表
NP | ART部件 | 材質 | 數量 |
1 | 閥桿 | PPO+GF | 1 |
2 | 隔膜 | EPDM/FPM | 1 |
3 | 指示器 | POM | 1 |
4 | 手輪 | PP+GF | 1 |
5 | 底罩 | PP | 2 |
6 | 上罩 | PP+GF | 1 |
7 | 墊圈 | POM | 1 |
8 | 頂罩 | PP | 1 |
9 | 安全鎖 | PP+GF | 1 |
10 | 標簽塊 | ABS | 1 |
11 | 指示器 | PP | 1 |
12 | 螺帽 | PP | 4 |
13 | 指示帽 | PC | 1 |
14 | 本體 | PVC-U/PVC-C/PP | 1 |
15 | 末端適配器 | PVC-U/PVC-C/PP | 2 |
16 | 活接螺母 | PVC-U/PVC-C/PP | 2 |
17 | 嵌件 | BRASS | 2 |
18 | 螺釘 | 不銹鋼 | 4 |
19 | DIN127彈簧墊圈 | 不銹鋼 | 4 |
20 | 螺母 | 不銹鋼 | 4 |
21 | O型圈 | EPDM/FPM | 2 |

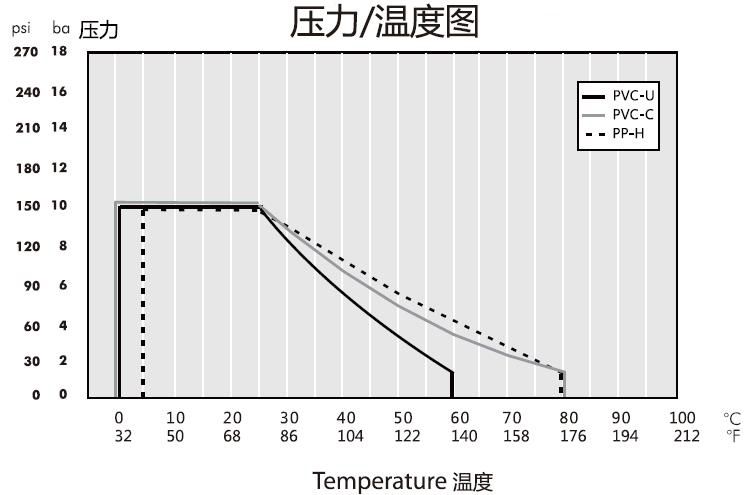

壓力/溫度圖
各種材料使用極限溫度表
Minimum temperature | Maximum temperature | |
PVC-U | 0℃ | 60℃ |
PVC-C | 0℃ | 80℃ |
PP-H | 5℃ | 80℃ |
壓力損失表
Kv | Cv | |
DN15 | 155 | 10.85 |
DN20 | 158 | 11.06 |
DN25 | 292 | 20.45 |
DN32 | 454 | 31.76 |
DN40 | 648 | 45.41 |
DN50 | 871 | 61 |

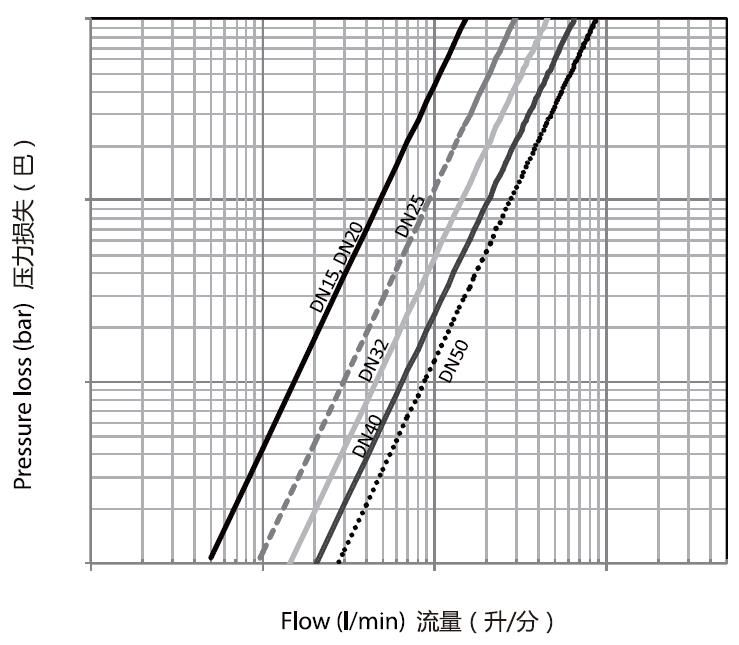

壓力損失圖

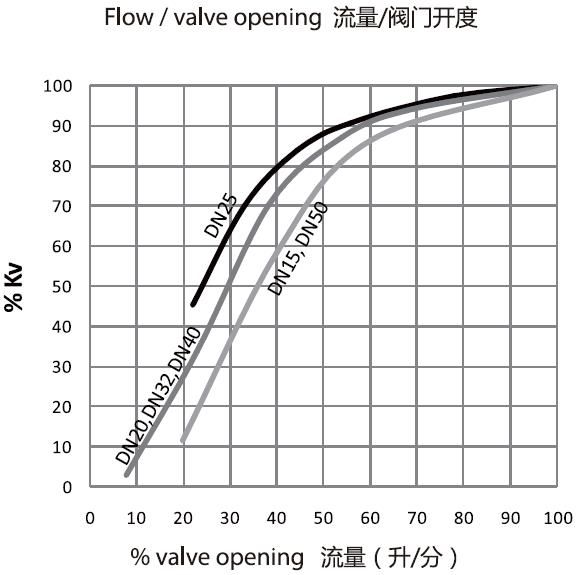

流量/閥門開度
公稱壓力下不同隔膜材料最大操作扭矩
手輪擰緊扭矩 | 閥門尺寸 | ||||||
D20 | D25 | D32 | D40 | D50 | D63 | ||
隔膜 材料 | EPDM | 3.5 | 3. | 6.5 | 6.5 | 12～13 | 12～13 |
FPM | 4.5 | 4.5 | 6.5 | 6.5 | 12～13 | 12～13 | |
手輪最大操作扭矩數值是在閥門完全關閉，公稱壓力及20℃工況下測定的。
不同隔膜材料螺母擰緊扭矩
螺母擰緊扭矩 | 閥門尺寸 | ||||||
D20 | D25 | D32 | D40 | D50 | D63 | ||
隔膜 材料 | EPDM | 4 | 4 | 6.5～7 | 6.5～7 | 9～10 | 9～10 |
FPM | 4 | 4 | 6.5～7 | 6.5～7 | 9～10 | 9～10 | |
扭矩數據是閥門沒有壓力的情況下，由于安裝了隔膜，螺母需要重新用更大的扭矩擰緊。
