郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 可通過截流閥和密封圈實現完全密封。
● 由于截流閥獨立設置，針閥便能長時間維持高精度控制功能。
● 采用了我司獨有的堵頭使之不受流體粘著度影響并實現高精度的流量調節能力。
● 能在保持排管連接狀態下，僅通過拆除閥蓋就能對閥體進行保養清潔處理。
部件及材質表
NO. | 部件名稱 | 材質 |
1 | 閥體 | U-PVC |
2 | 閥蓋 | |
3 | 氣缸 | |
4 | 活塞 | |
5 | 節流孔 | |
6 | 密封墊 | EPDM、其他 |
7 | 密封圈A | |
8 | 密封圈B |

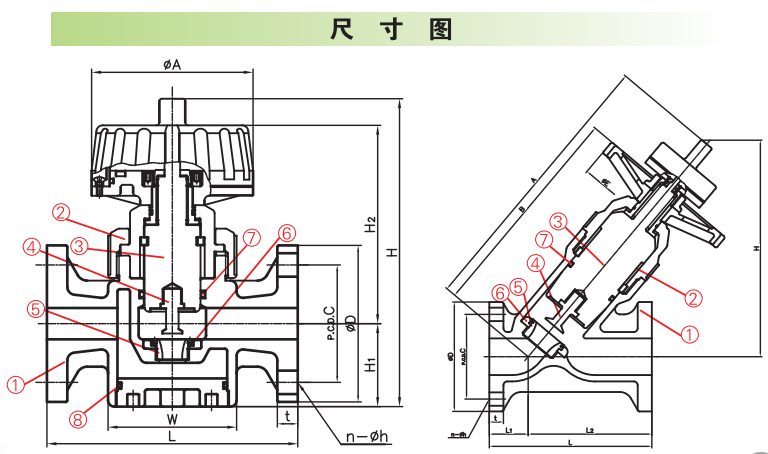

尺寸表
單位：mm | |||||||||||
口徑 | JIS10K | DIN PN10 | t | L | H | ||||||
mm | inch | D | C | n | h | D | C | h | |||
15 | 1/2 | 95 | 70 | 4 | 15 | 95 | 65 | 14 | 12 | 160 | 197 |
20 | 3/4 | 100 | 75 | 4 | 15 | 105 | 75 | 14 | 13 | 160 | 197 |
25 | 1 | 125 | 90 | 4 | 19 | 115 | 85 | 14 | 14 | 160 | 218 |
材質和工作溫度
口徑 | 15（1/2inch），20（3/4inch） | 25mm（1inch） | ||
Port Size（mm） | 6 | 15 | 6 | 15 |

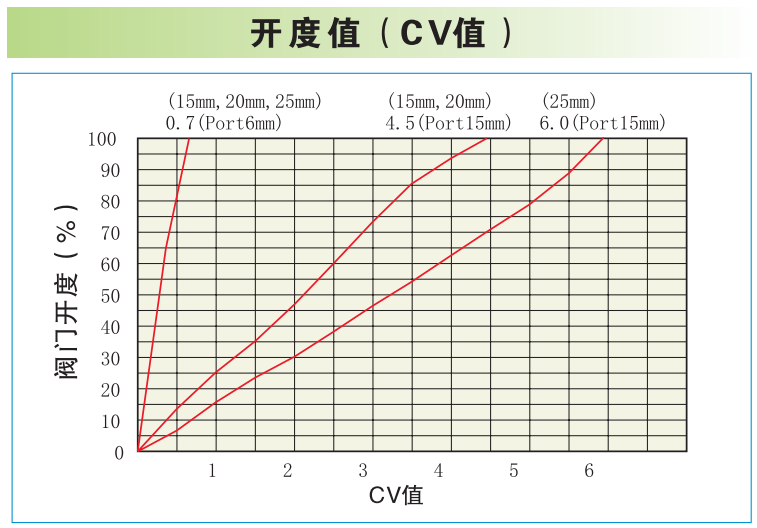

最大CV值 | 0.7 | 4.5 | 0.7 | 6.0 |
連接方式 | 法蘭式 | |||
Type of Rubber | EPDM、other | |||
閥體材質 | PVC | |||
工作溫度 | 0～50℃（30°F～120°F） | |||
工作壓力 | 1.0MPa{10.2kgf/cm2}[150PSI] | |||
工作壓力及適用溫度
