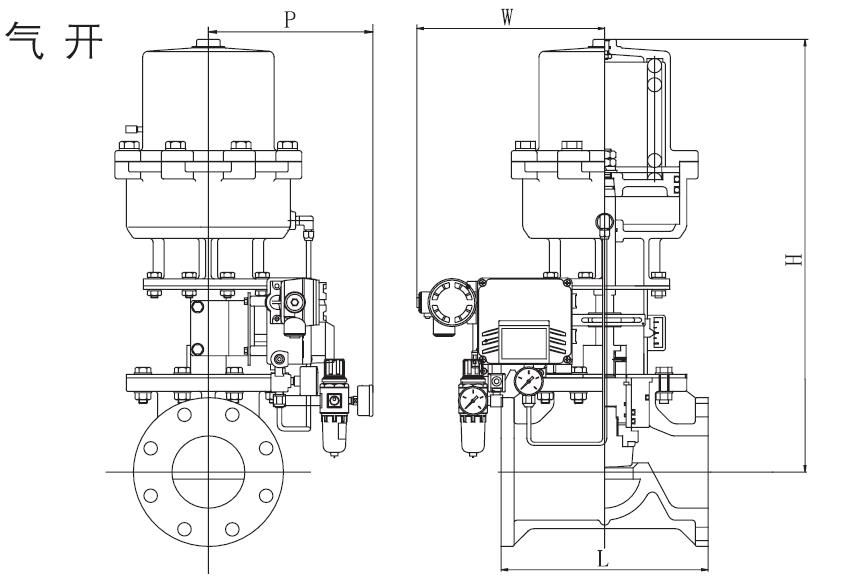

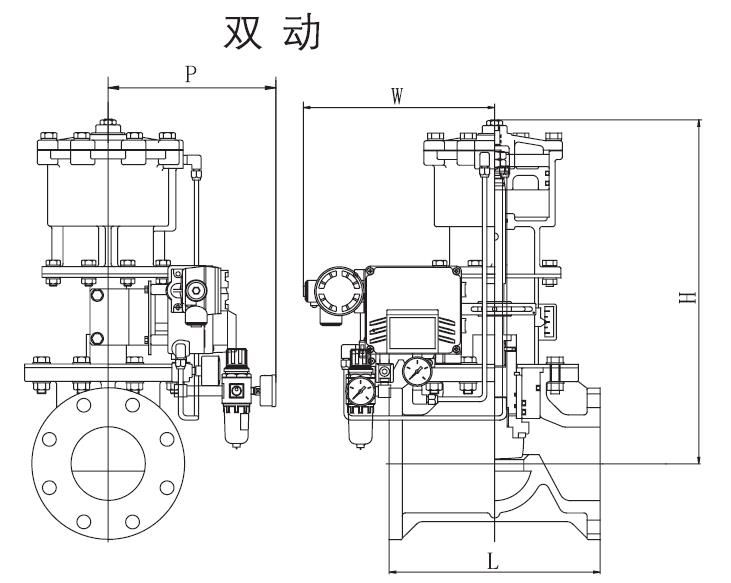

JIS,DIN 尺寸表
單位：mm
口徑 | 50（2"） | 80（3"） | 100（4"） | |
L | 200 | 240 | 290 | |
雙動 | H | 381 | 240 | 477 |
W | 256 | 420 | 266 | |
P | 229 | 261 | 230 | |
氣開 | H | 469 | 562 | 611 |
W | 256 | 261 | 266 | |
P | 229 | 230 | 230 | |
閥體材質 | PVC |
隔膜片材質 | EPDM、FKM、Vifon C（FKM-C）、 Vifon F（FKM-F） |
接口規格 | JIS 10K |
驅動方式 | 雙動、氣開 |
標準配置 | 電-空定位器、空-空定位器 |
配件 | 過濾減壓閥 |
可選配件
組合序號 | 1 | 2 |
定位器（電-空） | ● | - |
定位器（空-空） | - | ● |
帶過濾減壓閥 | ○ | ○ |
●標準配置
執行器參數（雙動）
口徑 | 50（2"） | 80（3"） | 100（4"） |
執行器型號 | - | - | - |
操作壓力范圍MPa{kgf/cm2} | 0.4{4.1}～0.6{6.1} | ||
空氣消耗量/開閉（操作壓力0.4MPa） | 2.1 | 2.1 | 6.3 |
供氣管口徑 | Rc1/4 | ||
執行器參數（氣開）
口徑 | 50（2"） | 80（3"） | 100（4"） |
執行器型號 | - | - | - |
操作壓力范圍MPa{kgf/cm2} | 0.4{4.1}～0.6{6.1} | ||
空氣消耗量/開閉（操作壓力0.4MPa） | 2.7 | 5.5 | 7.9 |
供氣管口徑 | Rc1/4 | ||

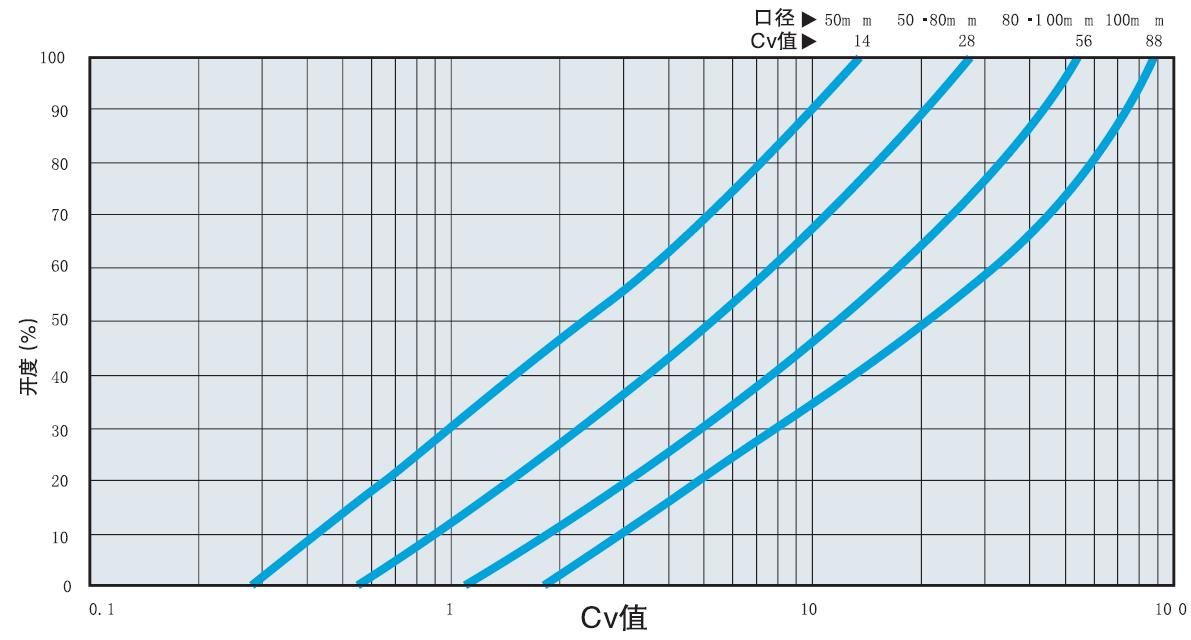

全開Cv值表
等百分比特性
口徑 | 50 | 80 | 100 | |||
閥座直徑類型 | S | L | S | L | S | L |
Cv | 14 | 28 | 28 | 56 | 56 | 88 |
調節比 | 50：1 | 50：1 | 50：1 | 50：1 | 50：1 | 50：1 |
行程 | 26 | 28 | 30 | 28 | 32 | 28 |

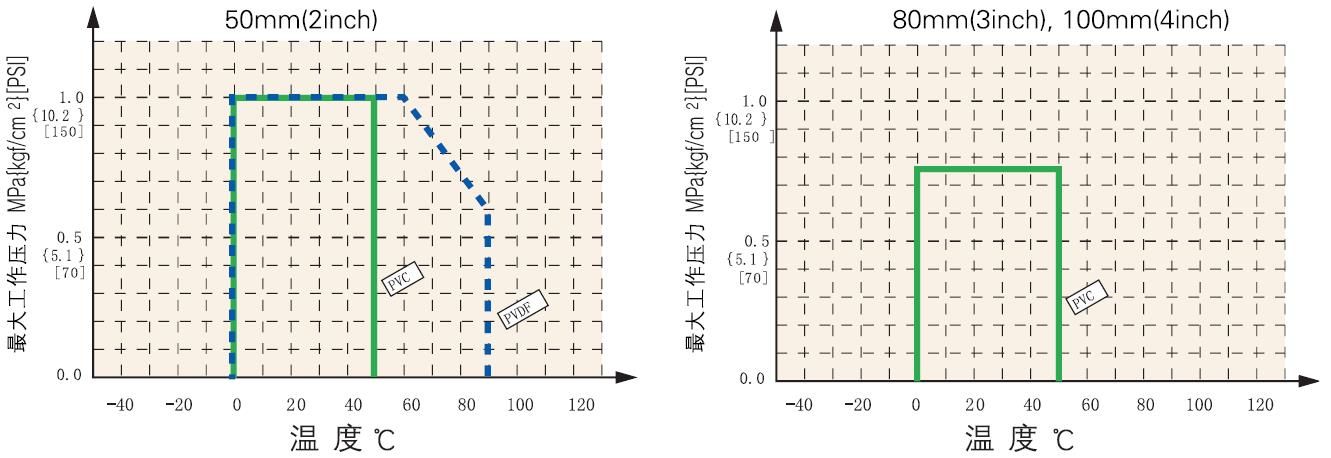

操作壓力與適用溫度
