郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點

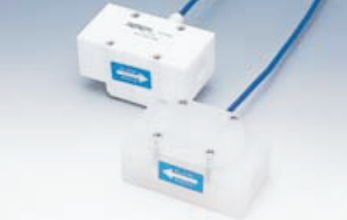

● ASSPX系列是專為低流量測定而設計的具有極性的耐腐蝕性的流量計
● 設計小巧，特別適合安裝設備內部

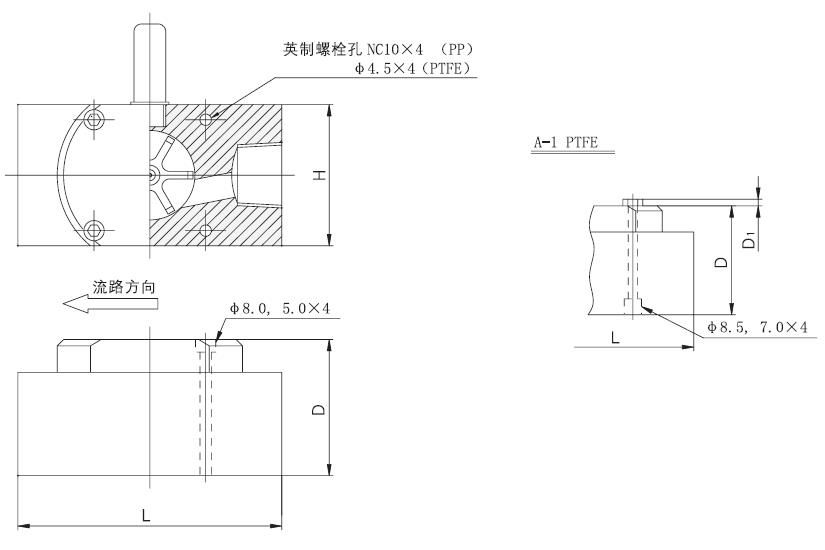

單位：mm
口徑 | 通用 | PTFE | ||
L | H | D | D1 | |
RC3/8 | 104 | 56 | 54 | 3.0 |
RC1/2 | 104 | 56 | 54 | 3.0 |
RC3/4 | 104 | 56 | 54 | 3.0 |
RC1 | 104 | 56 | 54 | 3.0 |
注：1、延長配線時，建議使用屏蔽線。
2、顯示流量時，必須另行安裝指示計。
3、不同材質外殼的安裝方向也不同。
PP的情況下，用內六角螺栓（英制）擰緊。
PTFE的情況下，用內六角螺栓和螺母（英制）對夾擰緊。
主要參數
型號 | ASSPX-3/8inch | ASSPX-1/2inch | ASSPX-3/4inch | ASSPX-1inch | |
接口方式 | RC3/8 | RC1/2 | RC3/4 | RC1 | |
材質 | 主體 | PP,PTFE | |||
保護蓋 | PP,PTFE | ||||
葉片 | PVDF | ||||
軸 | 鋯、碳化硅 | ||||
軸承 | 紅玉 | ||||
密封圈 | FKM（EPDM） | ||||
測定對象 | 所有液體（高粘度、泥漿類除外） | ||||
最高工作溫度 | -10～70℃ | ||||
最高工作壓力 | 1.0MPa（10.2kgf/cm2）[150PSI] | ||||
流量 | 見表1 | ||||
測量精度 | ±1.5%（FS） | ||||
電源電壓 | （耗電8MA） | ||||
輸出信號 | 3線式NPN開集電極輸出（max20mA） | ||||
電纜 | 3-con（3.6m） | ||||
表1測定范圍和K系數
接口方式 口徑 | 裝配姿勢 | 流量m3/h | 測定范圍 | K系數 （cc/脈沖） |
最小～最大 | ||||
3/8inch | 水平排管軸垂直 | 0.2～20 | 1:100 | 1.122 |
其他 | 0.4～20 | 1:50 | ||
1/2inch | 水平排管軸垂直 | 0.4～40 | 1:100 | 2.133 |
其他 | 0.6～40 | 1:65 | ||
3/4inch | 水平排管軸垂直 | 0.8～80 | 1:100 | 2.871 |
其他 | 1.2～80 | 1:65 | ||
1inch | 水平排管軸垂直 | 2.0～200 | 1:100 | 5.287 |
其他 | 3.0～30 | 1：65 |
*1各尺寸的最大頻率請按以下公式計算
最大頻率（HZ）=最大流量（cc/s）÷K系數（cc/脈沖）
