郵箱：dlds@dldongsheng.com全國熱線：0411-84390345特點
● 對夾設計減少成本
● 保護和隔絕儀表
● 適合ANSI 150和ANSI 300法蘭
● 輕量化設計

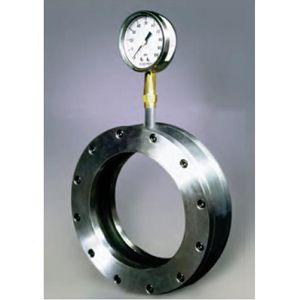

48系列壓力測量器保護和隔絕儀表，在泥漿和難以測量的應用場合消除堵塞和污染。經濟型48系列設計在管道法蘭螺栓分布的中間位置，安裝方便并減小了該規格的尺寸。48系列壓力測量器適用ANSI 150/300法蘭鉆孔，DIN和BS NP10管道系統。
在攜帶泥漿、固體或化學過程的管道中，可靠、準確的儀表讀數往往很難甚至不可能獲得。標準隔膜密封容易被碎片或沉積物堵塞，只提供一個小區域的壓力讀數。使用48系列壓力測量器，消除了這些問題。
通過彈性的內襯套管，管道壓力可以360°壓力感應。受束縛的流體通過壓力感應器進入壓力表的彈簧管。所有儀表與流體隔絕，保護儀表，確保讀數準確無誤。

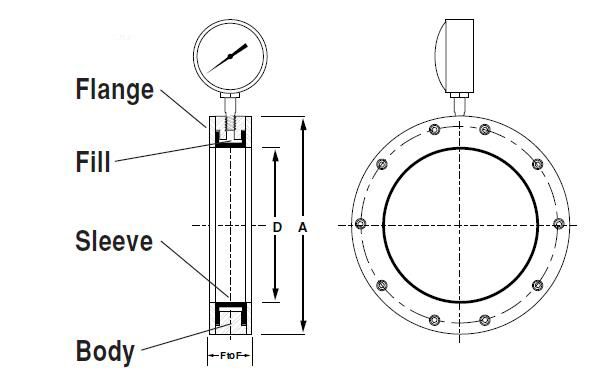

口徑 D | 外徑 A | 長度 F to F | 100°F時工作壓力 psi | 重量 lbs |
2" | 4" | 17/8" | 720 | 3 |
21/2" | 43/4" | 17/8" | 720 | 5 |
3" | 51/4" | 17/8" | 720 | 6 |
4" | 63/4" | 21/8" | 720 | 9 |
6" | 85/8" | 21/4" | 720 | 12 |
8" | 107/8" | 21/2" | 720 | 16 |
10" | 131/4" | 23/4" | 720 | 22 |
12" | 16" | 3" | 720 | 25 |
14" | 175/8" | 3" | 720 | 50 |
16" | 20" | 3" | 720 | 60 |
18" | 211/2" | 3" | 720 | 70 |
20" | 235/8" | 3" | 720 | 80 |
24" | 281/8" | 3" | 720 | 115 |
30" | 345/8" | 3" | 720 | 150 |
36" | 411/8" | 4" | 720 | 248 |
結構材料
● 閥體：碳鋼或316ss不銹鋼
● 法蘭標準：ANSI B 16.5 CLASS150，碳鋼法蘭可襯特氟龍。
● 襯套：天然橡膠，氯丁橡膠，氯丁基橡膠，丁腈橡膠，海帕倫，VITON氟橡膠，三元乙丙橡膠，食品級橡膠，特氟龍涂層的丁腈橡膠，特氟龍涂層的VITON氟橡膠。
● 填充液體：硅油，咨詢工廠其他填充液體選項。
