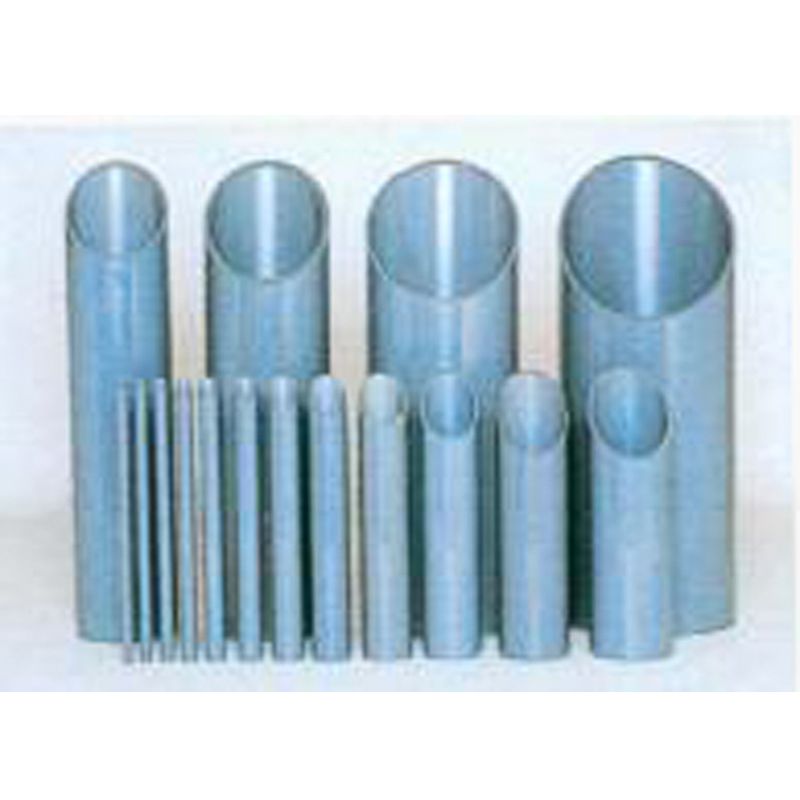

郵箱：dlds@dldongsheng.com全國熱線：0411-84390345硬質聚氯乙烯塑料管道
VP JISK6741、JISK6742
VU JISK6741

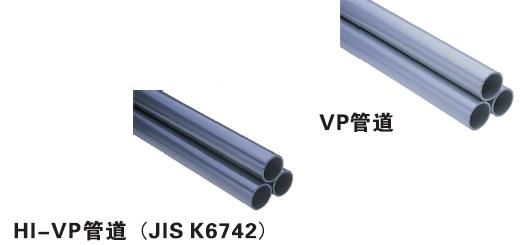

●VP（JIS K6741）管道 單位：mm | ||||||||||
口徑 | 名稱 | 外徑 | 厚度 | 近似內徑 | 長度 | 重量 （kg/m） | HI-VP 管道 | |||
基礎尺寸 | 最大最小 外徑公差 | 平均外徑 公差 | 最小尺寸 | 公差 | ||||||
13 | VP13 | 18 | ±0.2 | ±0.2 | 2.2 | ±0.6 | 13 | 4000 | 0.174 | ● |
16 | VP16 | 22 | ±0.2 | ±0.2 | 2.7 | ±0.6 | 16 | 4000 | 0.256 | ● |
20 | VP20 | 26 | ±0.2 | ±0.2 | 2.7 | ±0.6 | 20 | 4000 | 0.31 | ● |
25 | VP25 | 32 | ±0.2 | ±0.2 | 3.1 | ±0.8 | 25 | 4000 | 0.448 | ● |
30 | VP30 | 38 | ±0.3 | ±0.2 | 3.1 | ±0.8 | 31 | 4000 | 0.542 | ● |
40 | VP40 | 48 | ±0.3 | ±0.2 | 3.6 | ±0.8 | 40 | 4000 | 0.791 | ● |
50 | VP50 | 60 | ±0.4 | ±0.2 | 4.1 | ±0.8 | 51 | 4000 | 1.122 | ● |
65 | VP65 | 76 | ±0.5 | ±0.3 | 4.1 | ±0.8 | 67 | 4000 | 1.445 | ● |
75 | VP75 | 89 | ±0.5 | ±0.3 | 5.5 | ±0.8 | 77 | 4000 | 2.22 | ● |
100 | VP100 | 114 | ±0.6 | ±0.4 | 6.6 | ±1.0 | 100 | 4000 | 3.409 | ● |
125 | VP125 | 140 | ±0.8 | ±0.5 | 7.0 | ±1.0 | 125 | 4000 | 3.409 | ● |
150 | VP150 | 165 | ±1.0 | ±0.5 | 8.9 | ±1.4 | 146 | 4000 | 6.701 | ● |
200 | VP200 | 216 | ±1.3 | ±0.7 | 10.3 | ±1.4 | 194 | 4000 | 10.129 | ● |
250 | VP250 | 267 | ±1.6 | ±0.9 | 12.7 | ±1.8 | 240 | 4000 | 15.481 | ● |
300 | VP300 | 318 | ±1.9 | ±1.0 | 15.1 | ±2.2 | 286 | 4000 | 21.692 | ● |
●VU（JIS K6741）管道 單位：mm | ||||||||
口徑 | 名稱 | 外徑 | 厚度 | 近似內徑 | 長度 | 重量 （kg/m） | ||
基礎尺寸 | 平均外徑 公差 | 最小尺寸 | 公差 | |||||
40 | VU40 | 48 | ±0.2 | 1.8 | ±0.4 | 44 | 4000 | 0.413 |
50 | VU50 | 60 | ±0.2 | 1.8 | ±0.4 | 56 | 4000 | 0.521 |
65 | VU65 | 76 | ±0.3 | 2.2 | ±0.6 | 71 | 4000 | 0.825 |
75 | VU75 | 89 | ±0.3 | 2.7 | ±0.6 | 83 | 4000 | 1.159 |
100 | VU100 | 114 | ±0.4 | 3.1 | ±0.8 | 107 | 4000 | 1.737 |
125 | VU125 | 140 | ±0.5 | 4.1 | ±0.8 | 131 | 4000 | 2.739 |
150 | VU150 | 165 | ±0.5 | 5.1 | ±0.8 | 154 | 4000 | 3.941 |
200 | VU200 | 216 | ±0.7 | 6.5 | ±1.0 | 202 | 4000 | 6.572 |
250 | VU250 | 267 | ±0.9 | 7.8 | ±1.2 | 250 | 4000 | 9.758 |
300 | VU300 | 318 | ±1.0 | 9.2 | ±1.4 | 298 | 4000 | 13.701 |
350 | VU350 | 370 | ±1.2 | 10.5 | ±1.4 | 348 | 4000 | 18.051 |
400 | VU400 | 420 | ±1.3 | 11.8 | ±1.6 | 395 | 4000 | 23.059 |
450 | VU450 | 470 | ±1.5 | 13.2 | ±1.8 | 442 | 4000 | 28.875 |
500 | VU500 | 520 | ±1.6 | 14.6 | ±2.0 | 489 | 4000 | 35.346 |

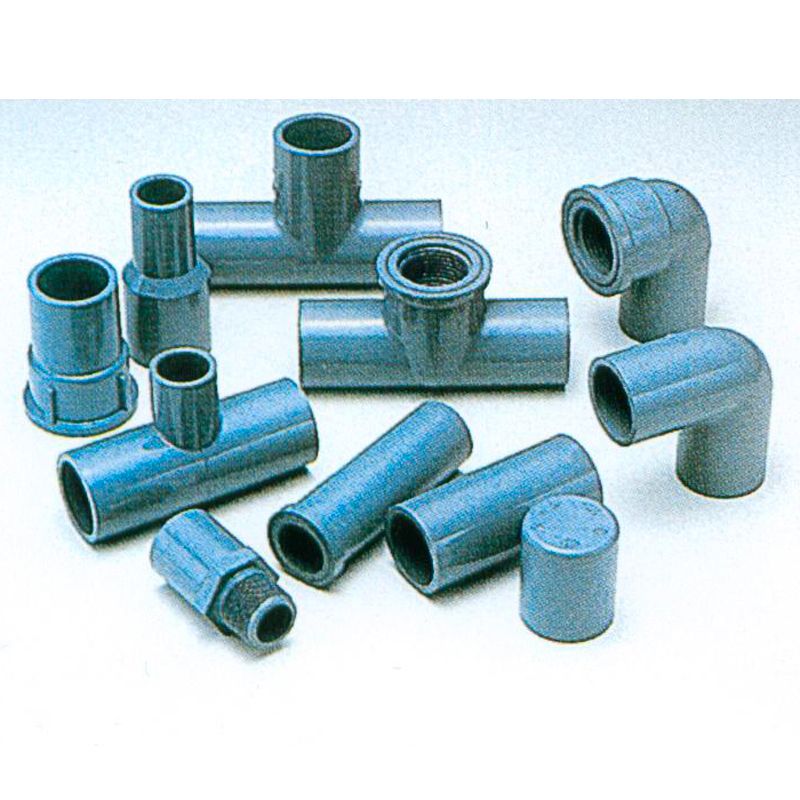

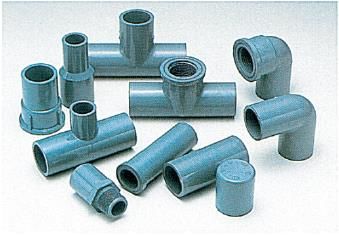

TS接頭（JIS K 6743）
（PVC：13～150mm、HI-PVC：13～150mm）
彎頭 | 13～150mm |
三通 | 13～150×125mm |
內牙彎頭 | 13～25mm |
金屬內牙彎頭 | 13～25mm |
內牙直通 | 13～25mm |
金屬內牙直通 | 13～25mm |
內牙三通 | 13～25×20mm |
金屬內牙三通 | 13～25×20mm |
外牙直通 | 13～150mm |
直通 | 13～150×125mm |
管帽 | 13～150mm |
（PVC：200～300mm、HI-PVC：200～250mm）

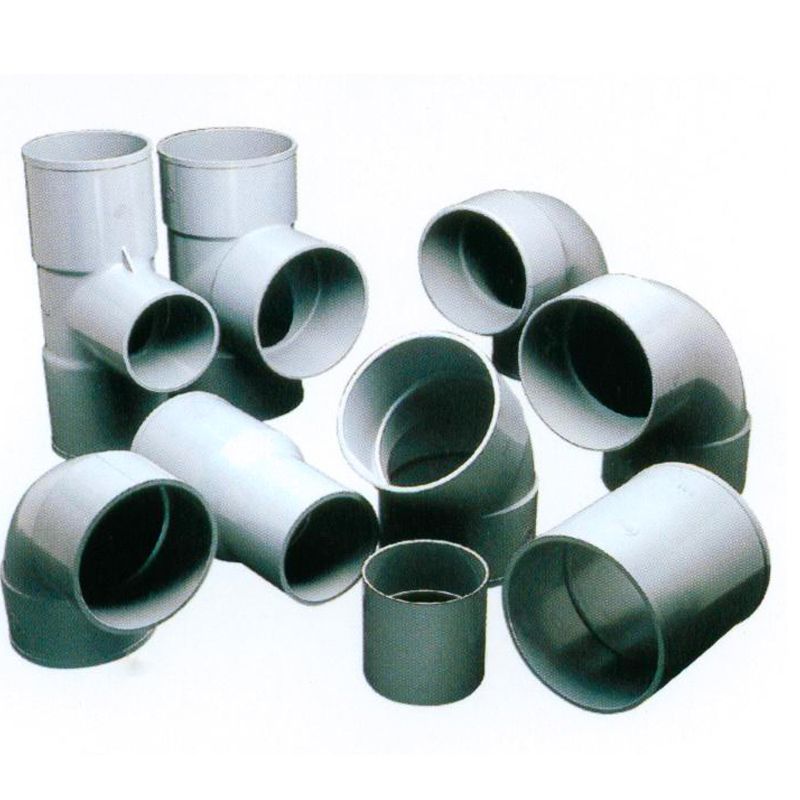

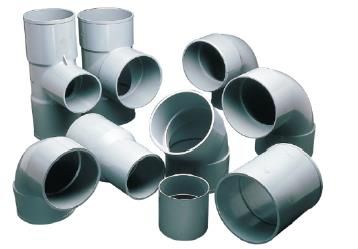

大口徑接頭
彎頭 | 200～250mm |
90°大彎頭 | 200～300mm |
45°大彎頭 | 200～300mm |
直通 | 200～300mm |
三通 | 200～300mm |
注：
1、長度公差范圍為±10mm
2、外徑最大最小公差所指的是在任意部位所測的外徑值的公差。
3、外徑平均公差所指的是以在任意斷面同等間距的2個方向的外徑平均值所得的數值。
4、重量是以比重1.43計算所得，作為參考數據登錄在此表中，并非標準規格數據。
