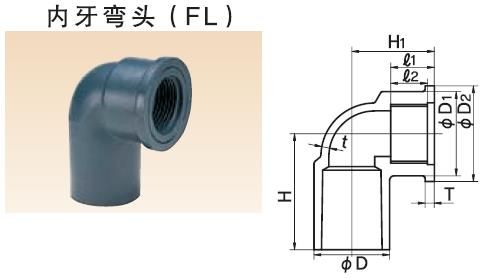

內牙彎頭（FL） 單位：mm | ||||||||||
口徑 | D | t | D1 | D2 | l1 | l2 | T | H | H1 S型 | 內牙口徑 |
□13 | 24 | 3.0 | 30 | 34 | 17 | 14 | 4 | 38 | 29 | Rp1/2 |
□16 | 29 | 3.5 | 30 | 34 | 17 | 14 | 4 | 43 | 32 | Rp1/2 |
□20 | 33 | 3.5 | 37 | 42 | 19 | 16 | 4 | 51 | 36 | Rp3/8 |
□25 | 40 | 4.0 | 46 | 52 | 21 | 18 | 5 | 59 | 40 | Rp1 |
1、螺紋為JIS B 0203（管用錐形螺紋）的平行螺紋。
2、H的最大公差為+5/-2mm。
3、H1的最大公差為+5/-2mm。
4、□AV規格品。
5、l2的最大公差為±1mm。
注意事項
●有關螺紋部的連接，請同時使用密封帶和墊圈。
●禁止鋼管和聚氯乙烯管連接使用。
●彎頭周圍請使用固定件進行固定。

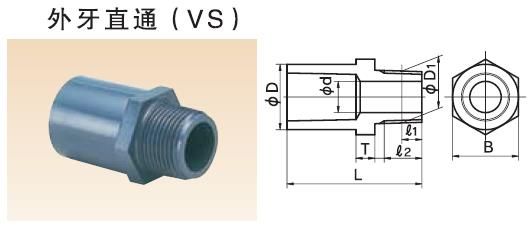

外牙直通（VS） 單位：mm | |||||||||
口徑 | D | d | 基準 | 每英寸齒數 | 基圓直徑位置 | 最小 | T | L | B |
13×1/2 | 24 | 13 | 20.955 | 14 | 8.16 | 13.16 | 6 | 50 | 24 |
16×1/2 | 29 | 13 | 20.955 | 14 | 8.20 | 15 | 6 | 54 | 29 |
20×3/4 | 33 | 18 | 26.441 | 14 | 9.53 | 14.53 | 8 | 64 | 33 |
25×1 | 40 | 23 | 33.249 | 11 | 10.39 | 16.79 | 8 | 71 | 40 |
30×11/4 | 46 | 31 | 41.910 | 11 | 12.70 | 19.10 | 10 | 80 | 46 |
40×11/2 | 57 | 37 | 47.803 | 11 | 12.70 | 19.10 | 10 | 92 | 57 |
50×2 | 70 | 48 | 59.614 | 11 | 15.88 | 23.38 | 12 | 106 | 70 |
□65×21/2 | 87 | 62 | 75.184 | 11 | 17.46 | 26 | 14 | 118 | 87 |
□75×3 | 102 | 72 | 87.884 | 11 | 20.64 | 30 | 16 | 128 | 102 |
□100×4 | 130 | 96 | 113.030 | 11 | 25.40 | 36 | 18 | 157 | 130 |
1、螺紋為JIS B 0203（管用錐形螺紋）的平行螺紋
2、L的最大公差為+5/-2mm。
3、□AV規格品。
注意事項
●請避免螺紋反復旋入和旋出。
●螺紋部請使用密封帶連接。
●禁止和鋼管連接使用。
●禁止地下敷設使用。
●產生彎曲，掇動等有外邊的地方禁止使用。

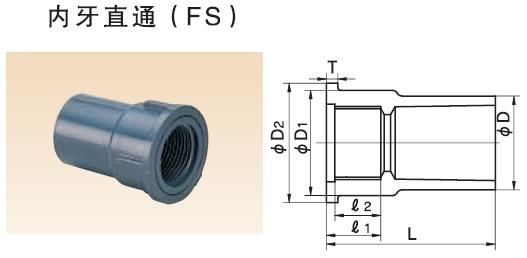

內牙直通（FS） 單位：mm | ||||||||
口徑 | D | D1 | D2 | l1 | l2 | T | L | 外牙口徑 |
□13 | 24 | 30 | 34 | 17 | 14 | 4 | 47 | Rp1/2 |
□16 | 29 | 30 | 34 | 17 | 24 | 4 | 52 | Rp1/2 |
□20 | 33 | 37 | 42 | 19 | 16 | 4 | 59 | Rp3/8 |
□25 | 40 | 46 | 52 | 21 | 18 | 5 | 68 | Rp1 |
1、螺紋為JIS B 0203（管用錐形螺紋）的平行螺紋
2、L的最大公差為+5/-2mm。
3、l1的最大公差為±1mm。
4、□AV規格品。
