郵箱：dlds@dldongsheng.com全國熱線：0411-84390345規格
● 一體形成的高安全性

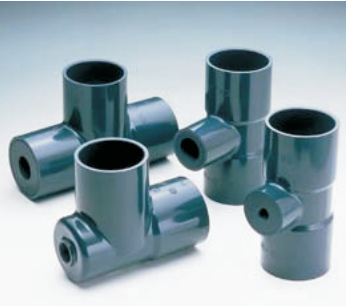

L型多功能接頭，(40mm～150mm)是通過本公司獨特的成形技術而一體形成的高信賴產品。
● 各種系列型號
根據流向的不同，生產T型和L型2種類型。另外在生產公稱直徑20mm～200mm系列產品的同時，還備有可連接多種多樣的感應器、閥門等，特殊連接部分為螺紋式和TS式兩種。
● 運用CAE設計構造
根據對假定的苛刻條件下使用時的應力(FEM),實現了各部分形狀的最優化與緊湊化，是具有十分的機械強度的產品。
● 優異的耐久性能
通過了苛刻條件下耐久性能測試的產品，不僅保證在高壓配管下的耐壓性能，而且在動態壓力和水沖擊壓力下的耐壓力性能也十分優異。同時，對所有加工產品都進行耐壓檢查，保持高度的信賴性和高品質性。
● 耐腐蝕與保潔
產品的材質采用耐腐蝕性優異的超純PVC，并且保潔品是在清潔房?jī)?nèi)按照嚴格的規定下進行管理。
規格表
產品材質 | 超純PVC |
接口方式 | 螺紋式、插口式 |
口徑 | 20mm～200mm |
工作溫度 | 50℃ |
最大工作壓力 | 1.0MPa |

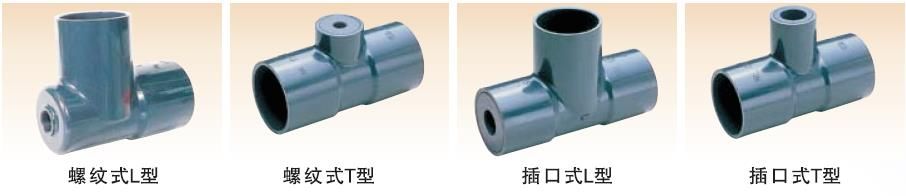

螺紋式L型
口徑 | Rc | NPT | ||||||
1/4 | 3/8 | 1/2 | 3/4 | 1/4 | 3/8 | 1/2 | 3/4 | |
20×20 | ○ | ○ | - | - | ○ | ○ | - | - |
25×25 | ○ | ○ | - | - | ○ | ○ | - | - |
30×30 | ○ | ○ | - | - | ○ | ○ | - | - |
40×40 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
50×50 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
65×65 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
75×75 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
100×100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
125×125 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
150×150 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
200×200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
螺紋式T型
口徑 | Rc | NPT | ||||||
1/4 | 3/8 | 1/2 | 3/4 | 1/4 | 3/8 | 1/2 | 3/4 | |
20×20 | ○ | ○ | - | - | ○ | ○ | - | - |
25×25 | ○ | ○ | - | - | ○ | ○ | - | - |
30×30 | ○ | ○ | - | - | ○ | ○ | - | - |
40×40 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
50×40 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
65×40 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
75×40 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
100×75 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
125×75 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
150×75 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
200×75 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
插口式L型/T型
口徑 | 型號 | 16 | 20 | 25 | 40 | 50 | 65 | 75 | 100 | 125 |
40 | L | ○ | ○ | ○ | ||||||
T | ○ | ● | ● | |||||||
50 | L | ○ | ○ | ○ | ||||||
T | ● | ● | ● | |||||||
65 | L | ○ | ○ | ○ | ○ | |||||
T | ○ | ○ | ○ | ● | ||||||
75 | L | ○ | ○ | ○ | ○ | ○ | ||||
T | ○ | ○ | ● | ● | ● | |||||
100 | L | ○ | ○ | ○ | ○ | ○ | ○ | |||
T | ○ | ○ | ○ | ○ | ● | ○ | ||||
125 | L | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
T | ○ | ○ | ○ | ○ | ○ | ○ | ● | |||
150 | L | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
T | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ||
200 | L | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
T | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ○ |
●可適用于ASAHI AV TS管件。
