郵箱：dlds@dldongsheng.com全國熱線：0411-84390345UP.54.S
● 材質

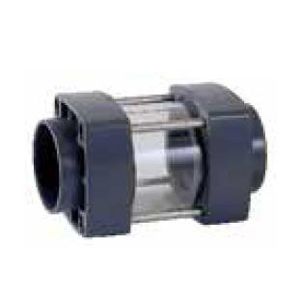

DN50-D63：PMMA（圖A）

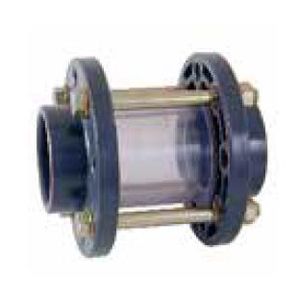

DN75-D225：SAN（圖B）
● 4顆螺絲
● 承插粘結
● 公制系列
工作壓力20℃（73°F）
水溫：
● D50-D63：PN6
● D75-D225：PN10

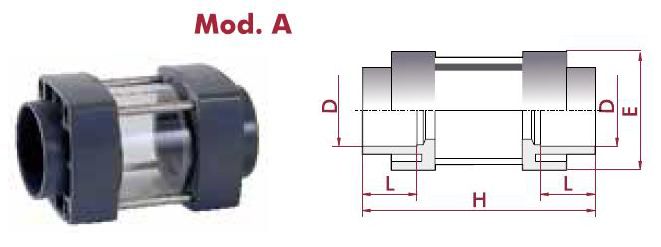

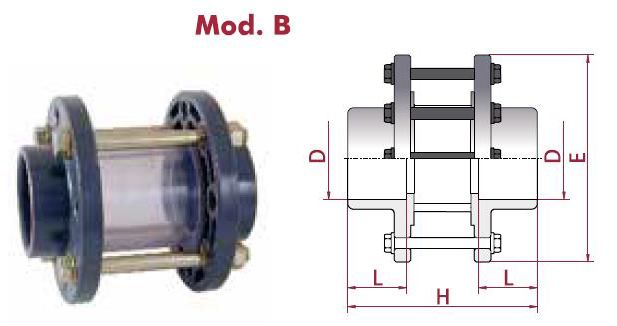

D | DN | REF. | CODE產品號 | L | H | E | Mod. |
50 | 40 | 05 54 050 | 02387 | 31 | 130 | 80 | A |
63 | 50 | 05 54 063 | 02388 | 38 | 159 | 92 | A |
75 | 65 | 05 54 075 | 02389 | 44 | 165 | 185 | B |
90 | 80 | 05 54 090 | 02390 | 51 | 180 | 200 | B |
110 | 100 | 05 54 110 | 02391 | 61 | 250 | 220 | B |
125 | 110 | 05 54 125 | 02392 | 69 | 280 | 230 | B |
140 | 125 | 05 54 140 | 02393 | 76 | 310 | 250 | B |
160 | 150 | 05 54 160 | 02394 | 86 | 360 | 285 | B |
200 | 175 | 05 54 200 | 02395 | 106 | 420 | 315 | B |
225 | 200 | 05 54 225 | 02396 | 119 | 500 | 340 | B |

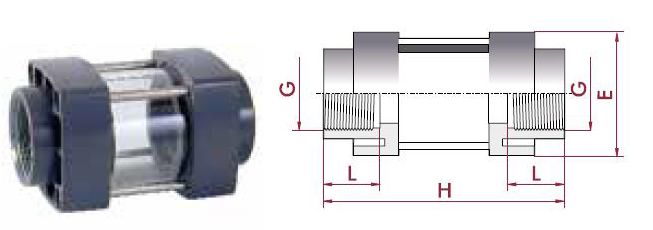

UP.54.FT
● 材質 PMMA
● 4顆螺絲
● BSP內螺紋
工作壓力20℃（73°F）
水溫：
● D11/2"～2"：PN6
D | DN | REF. | CODE產品號 | L | H | E |
11/2" | 40 | 05 54 650 | 02397 | 31 | 130 | 80 |
2" | 50 | 05 54 663 | 02398 | 38 | 159 | 92 |

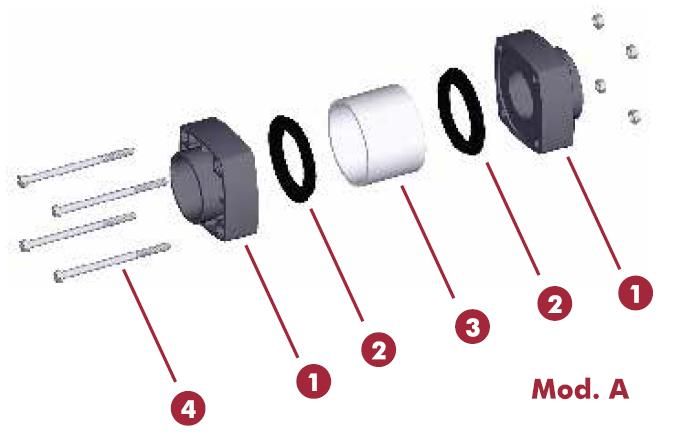

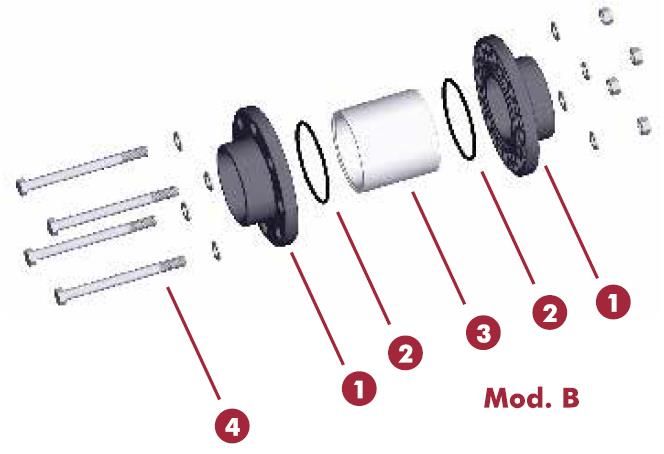

FIG | Parts | 部件 |
1 | Union/flange | 活接/法蘭 |
2 | O-ring | O型圈 |
3 | Viewer | 視鏡 |
4 | Bolts | 螺栓 |
